Мультиметр — це перший прилад, який варто дістати, коли розетка “чудить”: то іскрить, то техніка через неї працює якось дивно, то просто хочеться перевірити, чи взагалі є там напруга. Справа проста, займає хвилину, але кілька нюансів все ж є, і якщо їх не знати — можна або отримати неправильний результат, або словити удар струмом.
Що знадобиться
Окрім самого мультиметра (цифрового чи стрілочного — не важливо), варто мати:
- щупи в нормальному стані, без тріщин на ізоляції;
- перевірену робочу розетку поруч, щоб знати, що прилад працює справно;
- якщо є — індикаторну викрутку, вона допоможе швидко визначити фазу ще до підключення мультиметра.
Стрілочні прилади зараз рідкість, більшість користується цифровими — вони точніші і читати їх легше. Ціна питання — від 300 до 1500 грн за пристойну модель, того ж DT-830B чи UT33C вистачить за очі для домашніх задач.

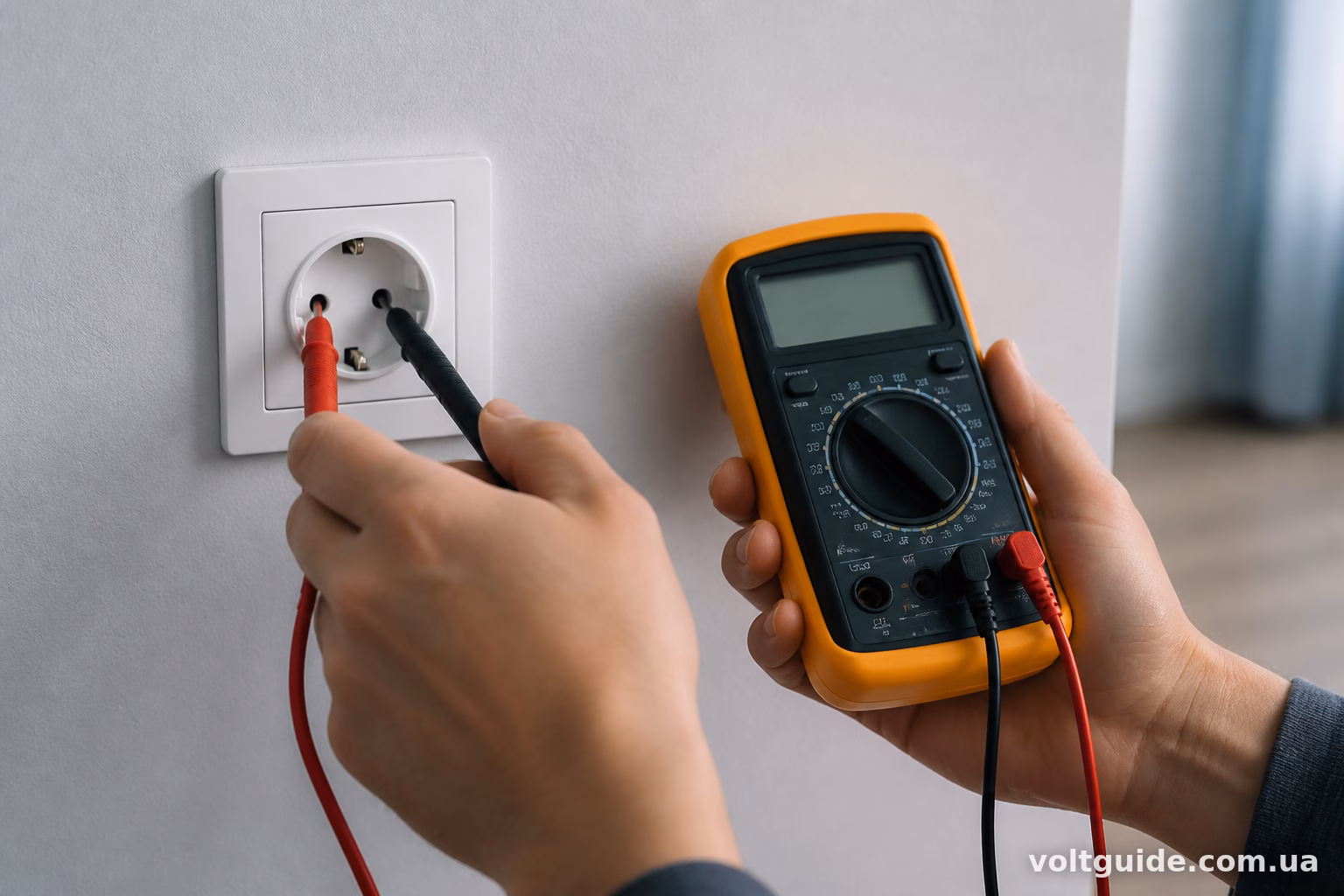

Підготовка мультиметра до вимірювання
Перше, що робимо — перемикаємо прилад у режим вимірювання змінної напруги. На панелі це позначається літерами ACV або просто хвилястою лінією ~ поруч із символом V. Не переплутайте з DCV (постійна напруга) — це різні режими, і якщо помилитесь, прилад або покаже нуль, або зовсім неправильні цифри.
Далі — діапазон. У побутовій мережі напруга приблизно 220 В, тому обирайте межу 250 В або 750 В, залежно від того, які поділки є на вашому мультиметрі. Деякі сучасні моделі мають автоматичний вибір діапазону (auto-range) — тоді цей крок можна пропустити, прилад сам підлаштується.
Щупи вставляємо у відповідні гнізда: чорний завжди йде в гніздо COM, червоний — у гніздо, позначене VΩmA (іноді просто V). Переплутати важко, бо гнізда підписані, але перевірити не завадить.
Сам процес вимірювання

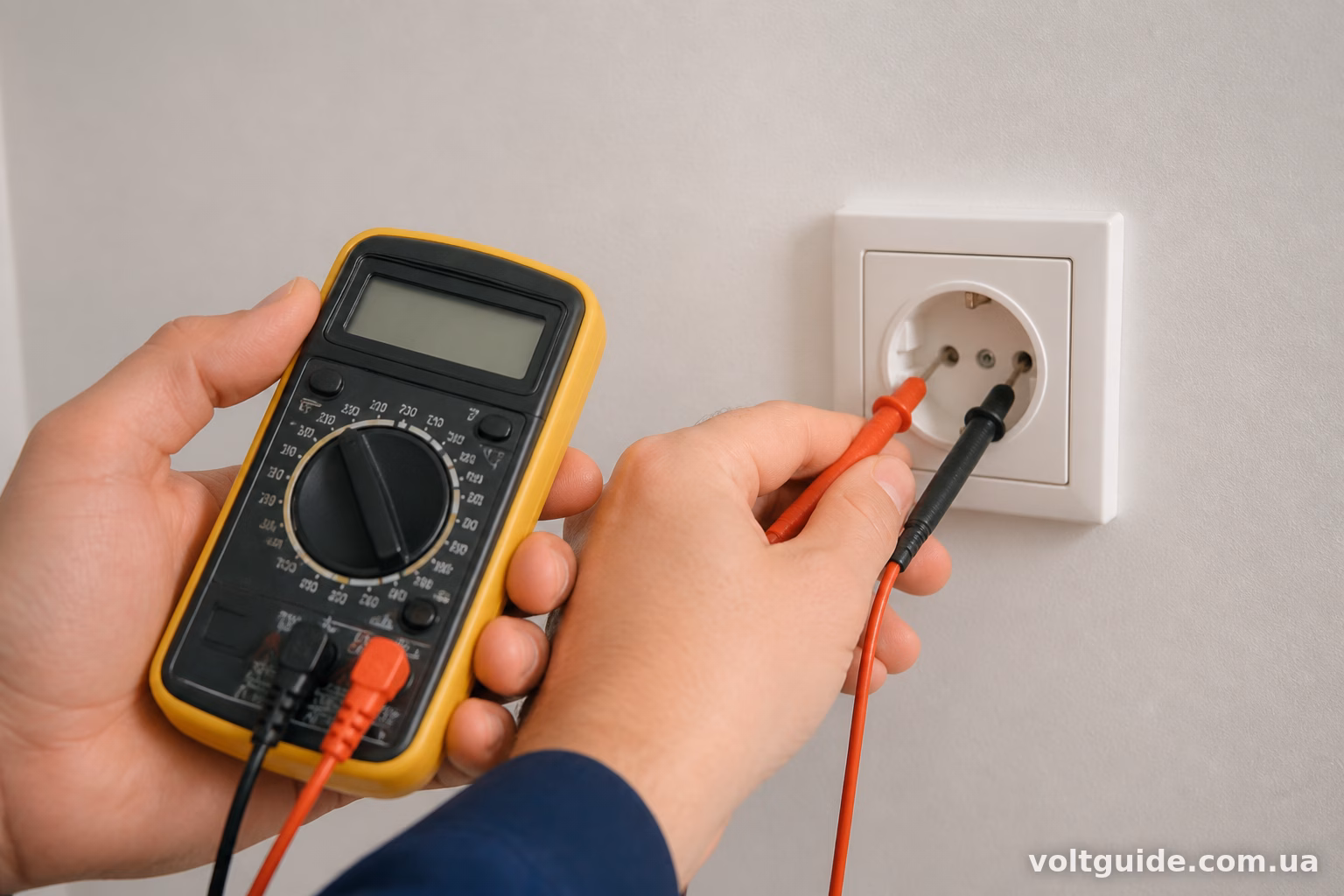

Тепер найцікавіше. Беремо щупи (за ізольовану частину, звісно) і вставляємо в отвори розетки — кожен щуп у свій отвір. Розетка звичайна, без заземлення — просто два отвори, з заземленням — три, але щупи все одно йдуть у фазний та нульовий контакти, а не в заземлення.
Якщо не знаєте, де фаза, а де нуль — не страшно, для вимірювання напруги це не критично. Мультиметр покаже значення незалежно від того, як ви вставили щупи. Хіба що для постійного струму важлива полярність, а тут у нас змінний — тому переплутати місцями нічого не зіпсує.
Дивимось на екран. Нормальне значення для української мережі — 220 В, але на практиці цифра “гуляє” в межах 210-235 В, і це вважається нормою. Якщо прилад показує щось на кшталт 180 В або 250 В — це вже привід замислитись, чи все гаразд з мережею в будинку.

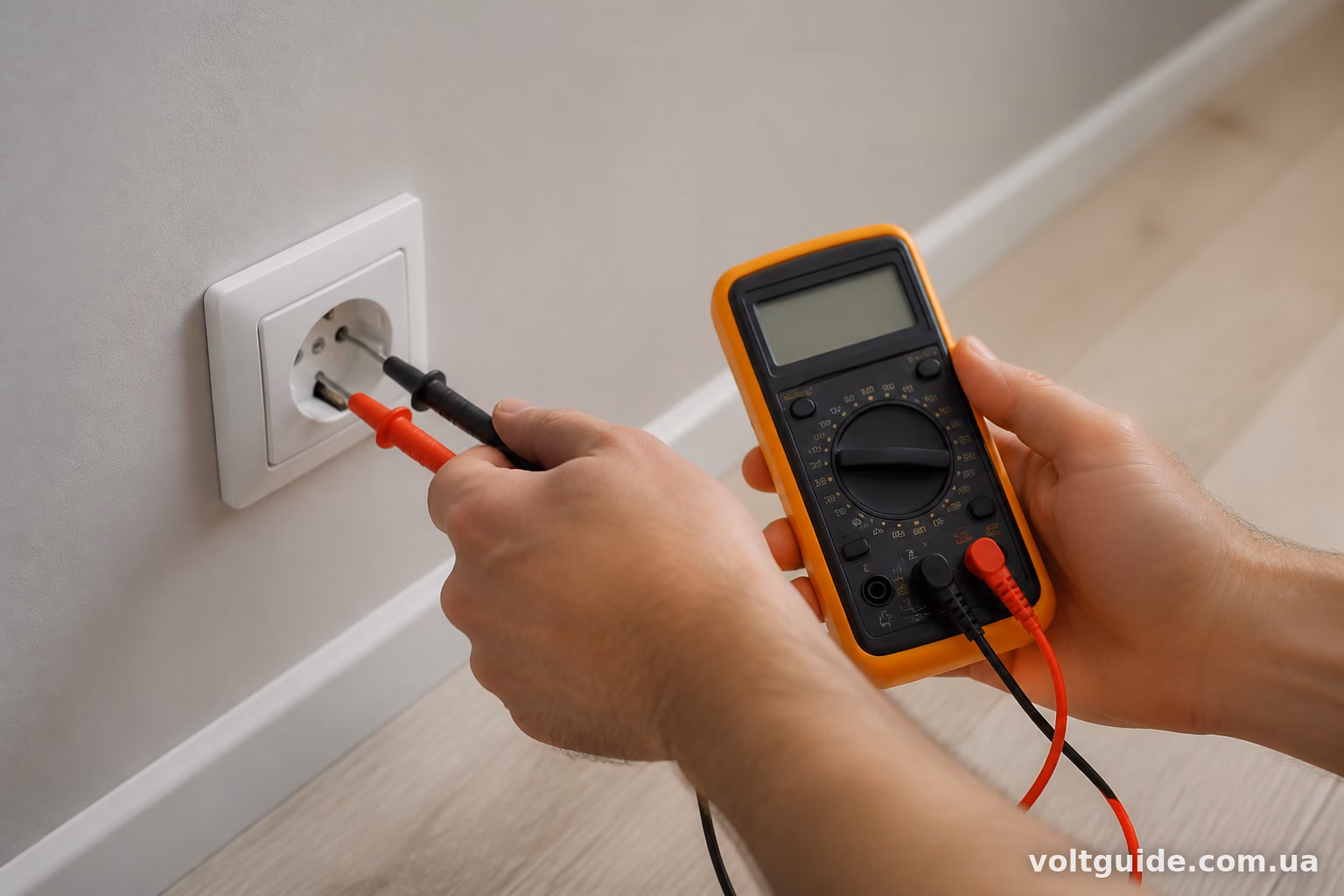

Як перевірити фазу і нуль окремо
Іноді треба знати не просто “чи є напруга”, а конкретно де фаза. Тут стане в пригоді той самий мультиметр, хоча індикаторна викрутка впорається швидше.
Спосіб такий: один щуп мультиметра залишаємо в розетці (в одному з отворів), а другим торкаємось батареї опалення, металевого корпусу заземленого приладу або труби — тобто чогось із гарним контактом із землею. Якщо мультиметр показує напругу близьку до 220 В — значить, в розетці зараз фаза. Якщо показує 0 або близько того — це нуль.
Метод не ідеальний, особливо в старих будинках, де заземлення розетки може бути “умовним”, але для орієнтовної перевірки цілком підходить.
Типові помилки при вимірюванні
Одна з найчастіших — забути перемкнути прилад із режиму опору (Ω) на режим напруги. У такому разі мультиметр або нічого не покаже, або видасть помилку “OL” на екрані. Це не поломка розетки і не поломка приладу — просто неправильний режим.
Друга помилка — торкатись оголеної частини щупів пальцями під час вимірювання. При напрузі 220 В це небезпечно, хоч і не завжди смертельно, але відчуття неприємне, перевірено багатьма електриками-початківцями на власному досвіді.
Третя — намагатись виміряти напругу, коли розетка розібрана і провідники оголені. Тут ризик набагато вищий, бо легко торкнутись сусіднього дроту чи корпусу. Якщо потрібно перевірити напругу на клемах у розетці під час монтажу — краще спочатку зібрати конструкцію хоча б частково, або працювати дуже обережно, тримаючи щупи виключно за ізольовані ручки.

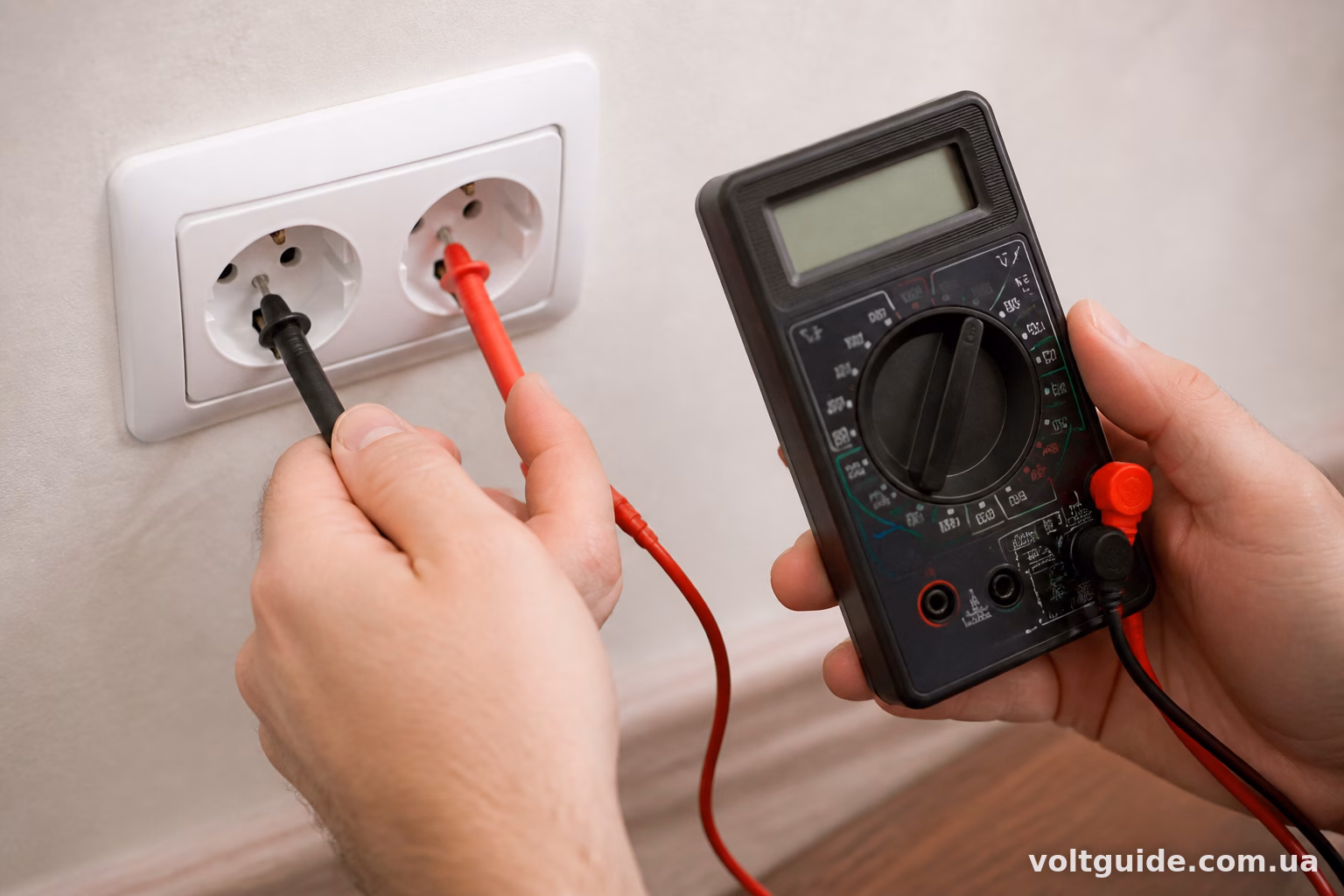

Що робити, якщо напруги немає
Буває так: вставили щупи, а на екрані нуль або майже нуль. Причин кілька:
Найпростіша — вибитий автомат у щитку. Йдемо перевіряти, чи не спрацював захист на цю лінію. Іноді автомат вибиває через перевантаження, і достатньо просто увімкнути його назад.
Друга причина — спрацювало УЗО. Якщо в квартирі стоїть пристрій захисного відключення, і десь стався витік струму (наприклад, стара проводка “фонить” через вологу), УЗО автоматично розірве коло. Перевірка та ж сама — йдемо до щитка.
Третя, менш приємна — обрив проводки десь усередині стіни. Це вже складніше діагностувати, і тут одним мультиметром не обійтись, доведеться “прозвонювати” лінію повністю, а можливо й розкривати стіну в місці підозрюваного обриву.
Четверта причина, до речі, доволі поширена в старих будівлях — окислені контакти в розподільній коробці. Напруга через них проходить погано або взагалі не проходить, хоча зовні все виглядає нормально.
Чи можна виміряти напругу без мультиметра
Технічно — так, є індикаторні викрутки, є навіть спеціальні тестери для розеток із трьома лампочками, які показують стан фази, нуля та заземлення одразу. Але точну цифру напруги (не просто “є” чи “немає”) дасть тільки мультиметр. Якщо потрібно з’ясувати, чи не завищена напруга в мережі (а це реальна проблема для деяких районів, особливо приватного сектору), без мультиметра точно не обійтись.
Безпека при роботі з мультиметром
Кілька простих правил, які варто тримати в голові щоразу:
Ніколи не торкайтесь оголених частин щупів руками під час контакту з розеткою під напругою. Тримайте прилад тільки за ізольовані ділянки корпусу і кабелів.
Перевіряйте цілісність щупів перед кожним використанням — тріщина в ізоляції це вже потенційна небезпека, навіть якщо здається дрібницею.
Якщо працюєте у вологому приміщенні (ванна, підвал) — будьте особливо обережні, вода значно підвищує ризик ураження струмом навіть при коротких контактах.
Не поспішайте. Більшість травм при роботі з електрикою трапляються саме через квапливість — коли людина не перевірила режим приладу, не подивилась уважно на розетку, чи торкнулась не того контакту.
—
Вимірювання напруги мультиметром — навичка, яка знадобиться будь-кому, хто хоч трохи цікавиться домашньою електрикою. Процедура нескладна: перемкнути прилад у режим ACV, вибрати діапазон, вставити щупи в отвори розетки і подивитись на екран. Головне — не забувати про базову обережність і не лізти в розібрану проводку без потреби. Якщо цифра на екрані далека від 220 В або взагалі нульова — це вже сигнал розбиратись глибше, можливо викликати електрика, а не намагатись самостійно “прозвонювати” всю квартиру.
