Яку затримку встановити на реле напруги
Затримка на реле напруги — це не другорядна опція, яку можна виставити “на око” і забути. Від неї залежить, чи переживе ваш холодильник наступний перепад напруги, чи згорить компресор через п’ять хвилин після відновлення живлення. Розберемось конкретно, які цифри виставляти і чому.
Навіщо взагалі потрібна затримка
Реле напруги відключає навантаження, коли в мережі щось не так — занадто високий або низький вольтаж. Це логічно і зрозуміло. Але коли напруга повертається в норму, увімкнути все назад одразу — погана ідея.
Уявіть ситуацію: у вас на балконі стоїть кондиціонер, всередині якого компресор. Світло моргнуло, зникло, з’явилось знову. Якщо реле миттєво подасть напругу на компресор, а той щойно зупинився і тиск фреону в системі ще не вирівнявся — станеться гідроудар. Ремонт компресора коштує в рази дорожче за нове реле напруги.
Тому й придумали затримку на включення — паузу між моментом, коли напруга стабілізувалась, і моментом, коли реле фактично подає живлення на навантаження.

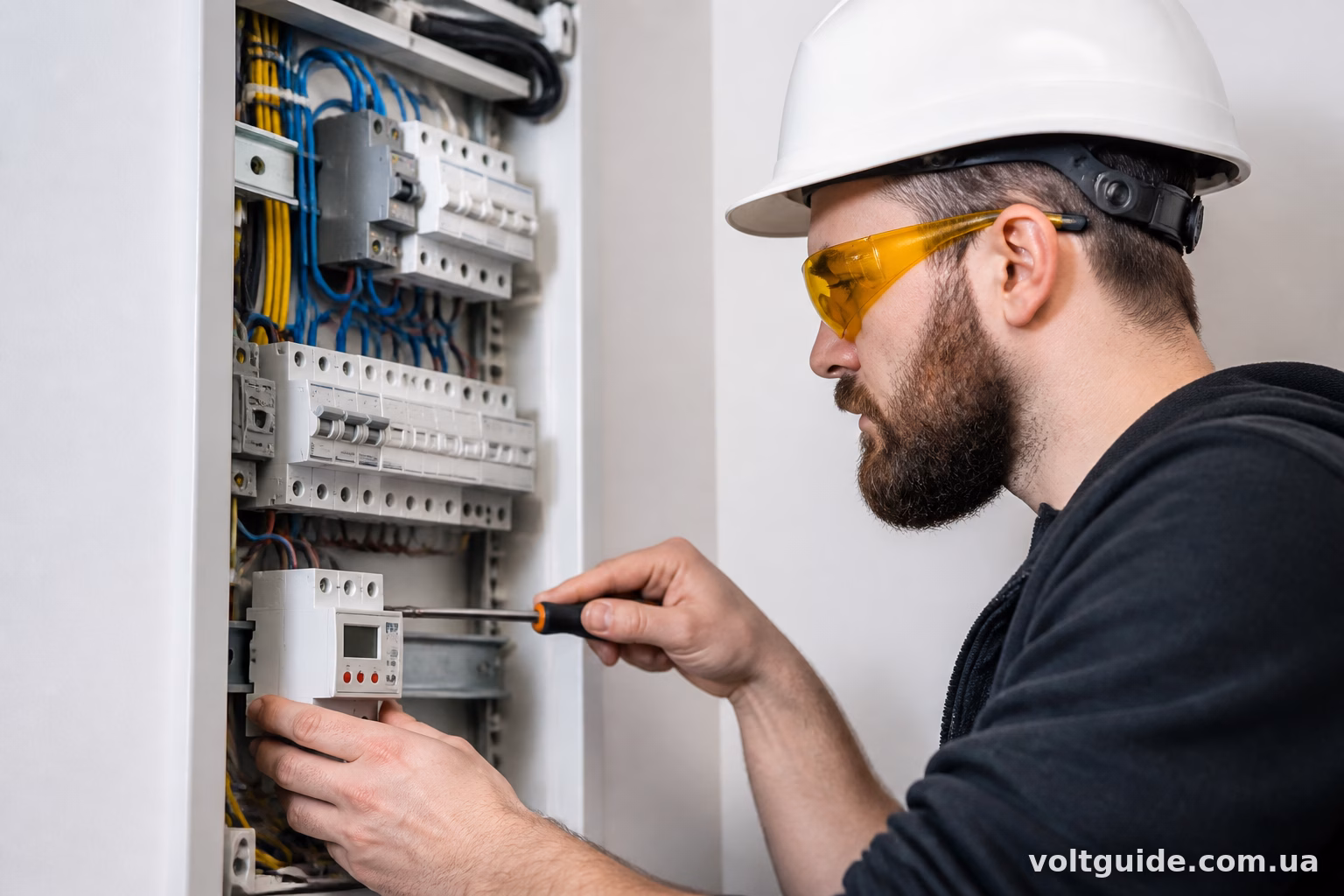

Затримка на включення: скільки насправді треба
Тут немає єдиної цифри для всіх випадків. Все залежить від того, що саме підключено після реле.
Для холодильника і кондиціонера — мінімум 3 хвилини, оптимально 5-7. Компресорам потрібен час, щоб тиск у контурі вирівнявся. Виробники холодильної техніки взагалі рекомендують не вмикати прилад раніше, ніж через 5 хвилин після відключення — і це якраз той випадок, коли варто прислухатись.
Для насосного обладнання (свердловинний насос, насосна станція) — 2-3 хвилини достатньо. Особливо це критично, якщо у вас глибинний насос з довгим кабелем — різкі перепади скорочують ресурс двигуна.
Для звичайної квартирної розетки з побутовою технікою без компресорів (телевізор, зарядки, освітлення) — можна ставити мінімальну затримку, 5-10 секунд. Тут критичного навантаження немає, і довго чекати сенсу нема.
Для щита приватного будинку в цілому — якщо реле стоїть на вводі й захищає весь будинок — розумний компроміс це 3-5 хвилин. Так ви убезпечите і холодильник, і кондиціонер, а решта техніки просто трохи почекає.
Знаю людей, які ставлять 10-15 хвилин “про всяк випадок”. Це вже перебір. Занадто довга затримка означає, що після кожного короткочасного стрибка напруги (а в українських мережах вони бувають часто) ви лишаєтесь без світла на чверть години. Взимку це особливо неприємно, якщо у вас газовий котел з електронним запалюванням залежить від того самого щита.

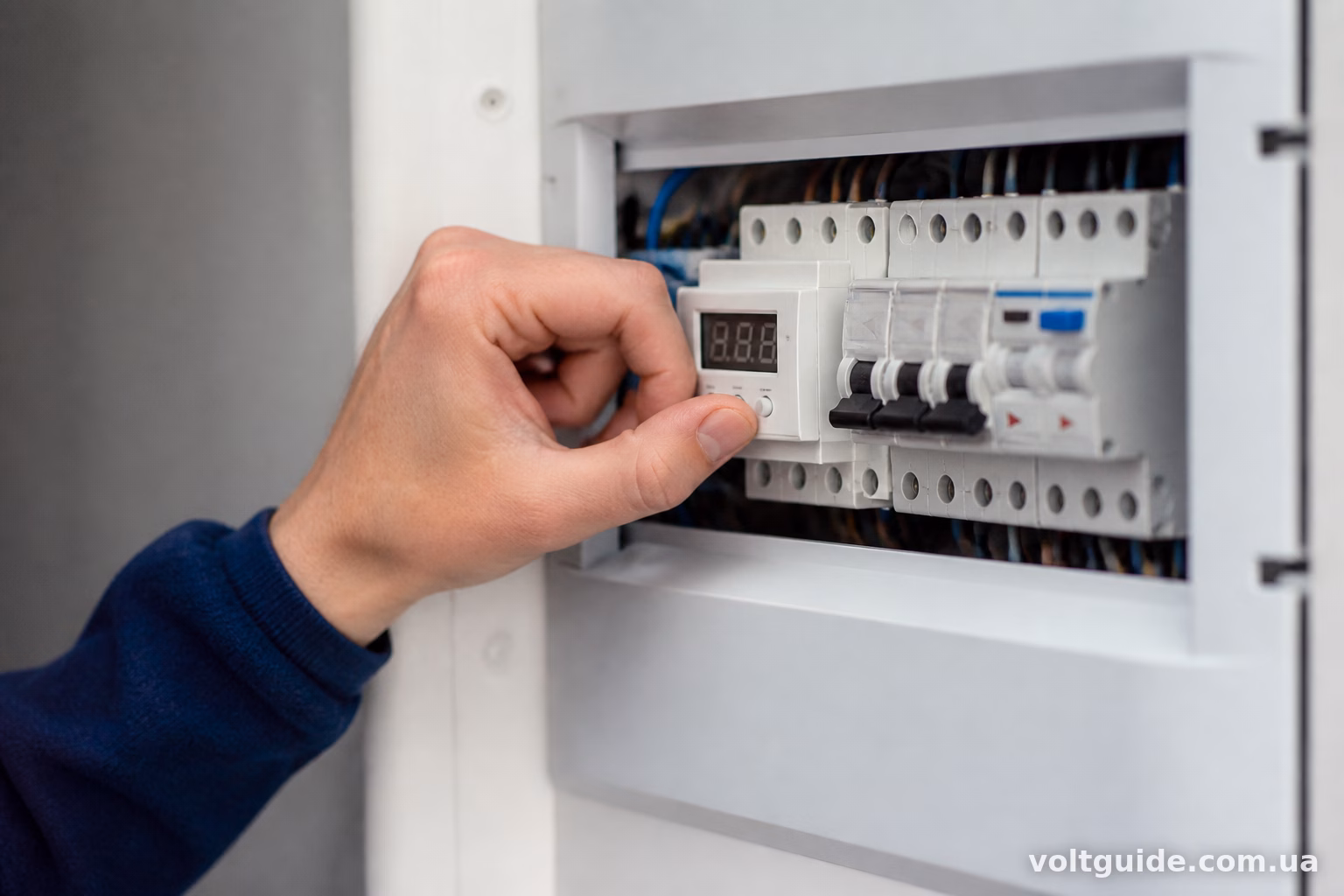

А що з затримкою на відключення
Тут все простіше і однозначніше. При виході напруги за межі допустимого діапазону реле повинно спрацьовувати миттєво або майже миттєво — затримка тут не потрібна, а часом навіть шкідлива.
Деякі моделі, наприклад реле РН-111 чи аналоги від Zubr, дозволяють виставити невелику затримку і на відключення — буквально 0,1-0,5 секунди. Це робиться не для захисту техніки, а щоб реле не реагувало на короткочасні мікропровали напруги, які трапляються при включенні потужних споживачів у сусідній квартирі (наприклад, коли хтось вмикає зварювальний апарат).
Але якщо затримку на відключення поставити занадто великою — скажімо, кілька секунд — техніка встигне попрацювати в аварійному режимі підвищеної чи заниженої напруги. А це вже пряма дорога до згорілого блока живлення.
Практична рекомендація: затримку на відключення тримайте мінімальною, від 0 до 1 секунди. Захист має спрацьовувати швидко, це його головна функція.

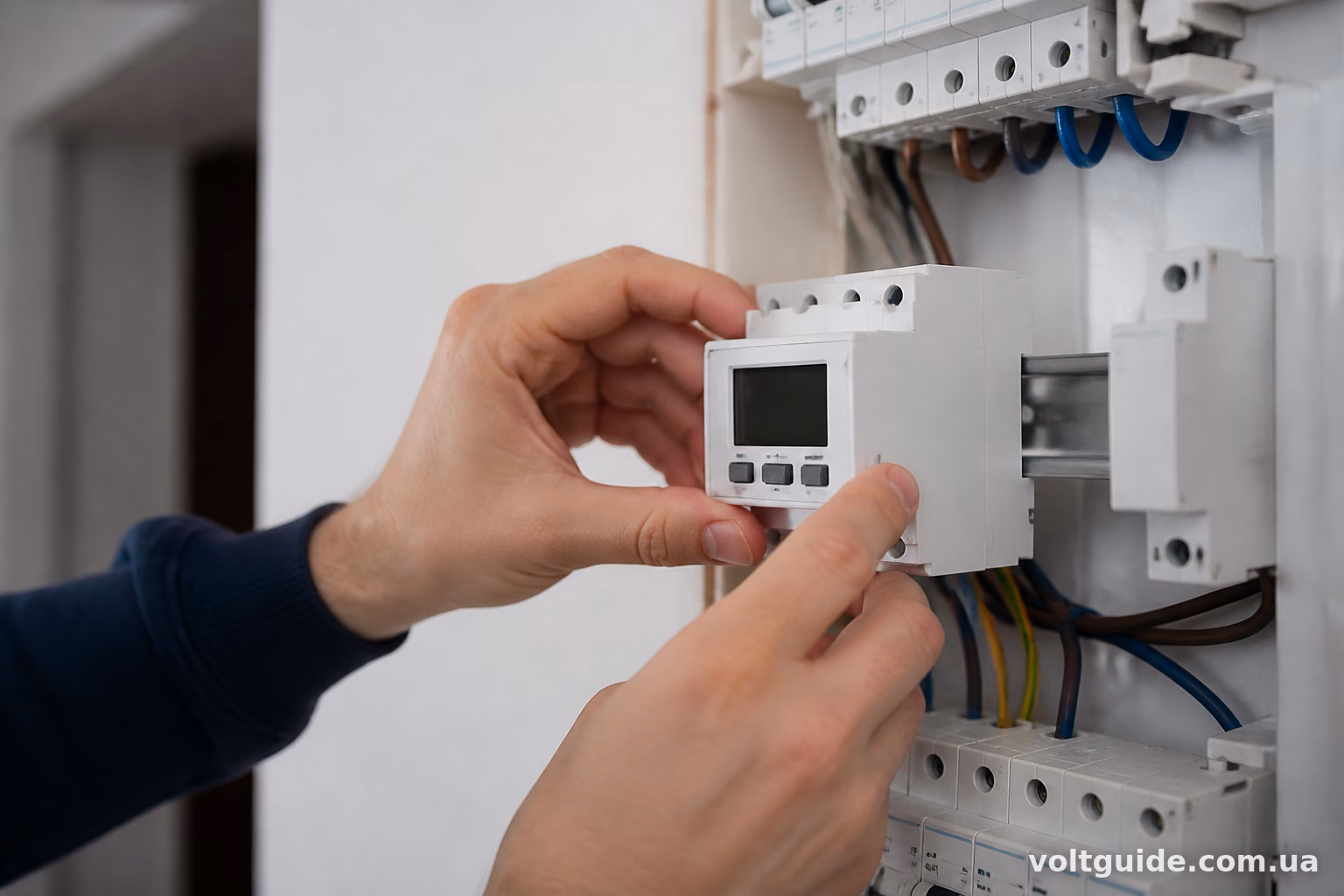

Як налаштовується затримка на конкретних моделях
На більшості сучасних реле напруги — DigiTOP, Vartar, УЗМ-51, РН-111 — затримка виставляється або поворотним регулятором, або кнопками з цифровим табло.
У бюджетних моделей типу УЗМ зазвичай є тільки фіксовані значення — наприклад, 3, 5 або 10 хвилин, які перемикаються джампером всередині корпусу. Незручно, бо доводиться знеструмлювати щит і лізти всередину, зате надійно — нема чого зламати випадковим натисканням.
У більш просунутих моделях з дисплеєм (той же DigiTOP DR-32t чи подібні) затримку можна виставити з точністю до секунди прямо на панелі, не розкриваючи корпус. Зручно, коли треба підлаштувати параметри під конкретну техніку в будинку.
Важливий нюанс: після першого включення в мережу (наприклад, після монтажу або тривалого знеструмлення всього будинку) деякі реле застосовують збільшену стартову затримку — це нормально, так закладено виробником для додаткової безпеки.

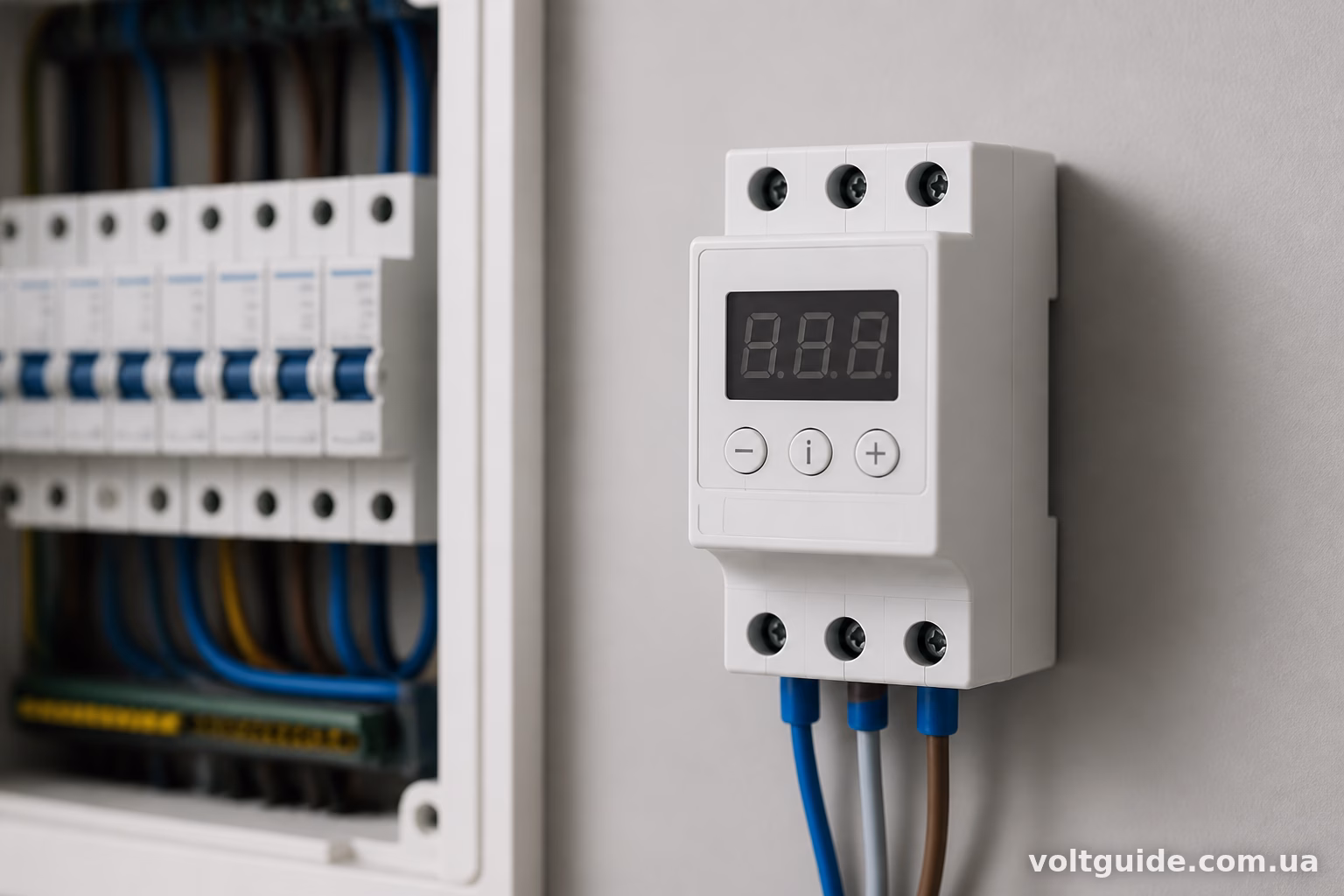

Типові помилки при виборі затримки
Найчастіша помилка — ставити однакову затримку для всього щита, не враховуючи, що на різних лініях різне навантаження. Якщо є можливість, краще ставити окремі реле на лінію з холодильником і окремо на освітлення — тоді світло увімкнеться швидко, а компресор почекає скільки треба.
Друга помилка — ігнорувати паспорт техніки. У холодильниках Indesit, Атлант, LG виробник прямо вказує мінімальний час простою перед повторним запуском. Ці цифри варто перевірити і орієнтуватись саме на них, а не на “стандартні” 3 хвилини з інтернету.
Третя — ставити мінімальну затримку “щоб швидше все запрацювало”. Розумію бажання, особливо коли в будинку немовля і треба, щоб зволожувач повітря чи опалення швидше відновились. Але економія кількох хвилин може обернутись викликом майстра з ремонту компресора, а це вже зовсім інші гроші і час.
Що робити, якщо в реле немає регулювання затримки
Бувають найпростіші моделі — суто захист від перенапруги без жодних налаштувань, із фіксованим часом включення, який виробник зашив у прошивку. Якщо цей час менше 2-3 хвилин, а у вас підключена холодильна техніка — має сенс замінити реле на модель з регульованою затримкою, або поставити додаткове реле часу (таймер) послідовно перед холодильником.
Це недорогий і робочий варіант, коли міняти основне реле напруги в щиті немає бажання чи можливості.
—
Якщо коротко: для техніки з компресором — 3-5 хвилин на включення, для іншого навантаження — можна значно менше. Відключення завжди має бути швидким, без затримок. І головне — орієнтуйтесь не на “загальновідомі” цифри з форумів, а на паспортні дані вашої техніки. Тоді і реле прослужить довго, і техніка не постраждає від наступного стрибка напруги в мережі.
