Реле напруги ZUBR D40 — один з найпопулярніших захисних приладів для квартир і приватних будинків в Україні. Головна функція, яку люди зазвичай недооцінюють — це затримка повторного включення навантаження. Саме вона рятує холодильник, кондиціонер чи насос від передчасного виходу з ладу після стрибка напруги в мережі. Розберемося, як її виставити правильно і чому взагалі не варто ставити мінімальне значення “про всяк випадок”.
Навіщо взагалі потрібна затримка
Коли напруга в мережі виходить за встановлені межі, реле D40 відключає навантаження. Логічно, що після повернення напруги в норму хочеться, щоб все увімкнулося назад якнайшвидше. Але тут є нюанс.
Компресори холодильників, кондиціонерів, насосних станцій після відключення мають залишковий тиск фреону або води. Якщо увімкнути компресор одразу — він намагається запуститися проти тиску, споживає підвищений пусковий струм і зношується швидше. Через рік-два такої “економії часу” мотор компресора просто згорить. Тому виробники холодильної техніки прямо пишуть у паспортах: повторне включення не раніше ніж через 3-5 хвилин.
Затримка в ZUBR D40 якраз і вирішує це завдання — тримає паузу перед подачею напруги на навантаження, поки тиск не вирівняється.

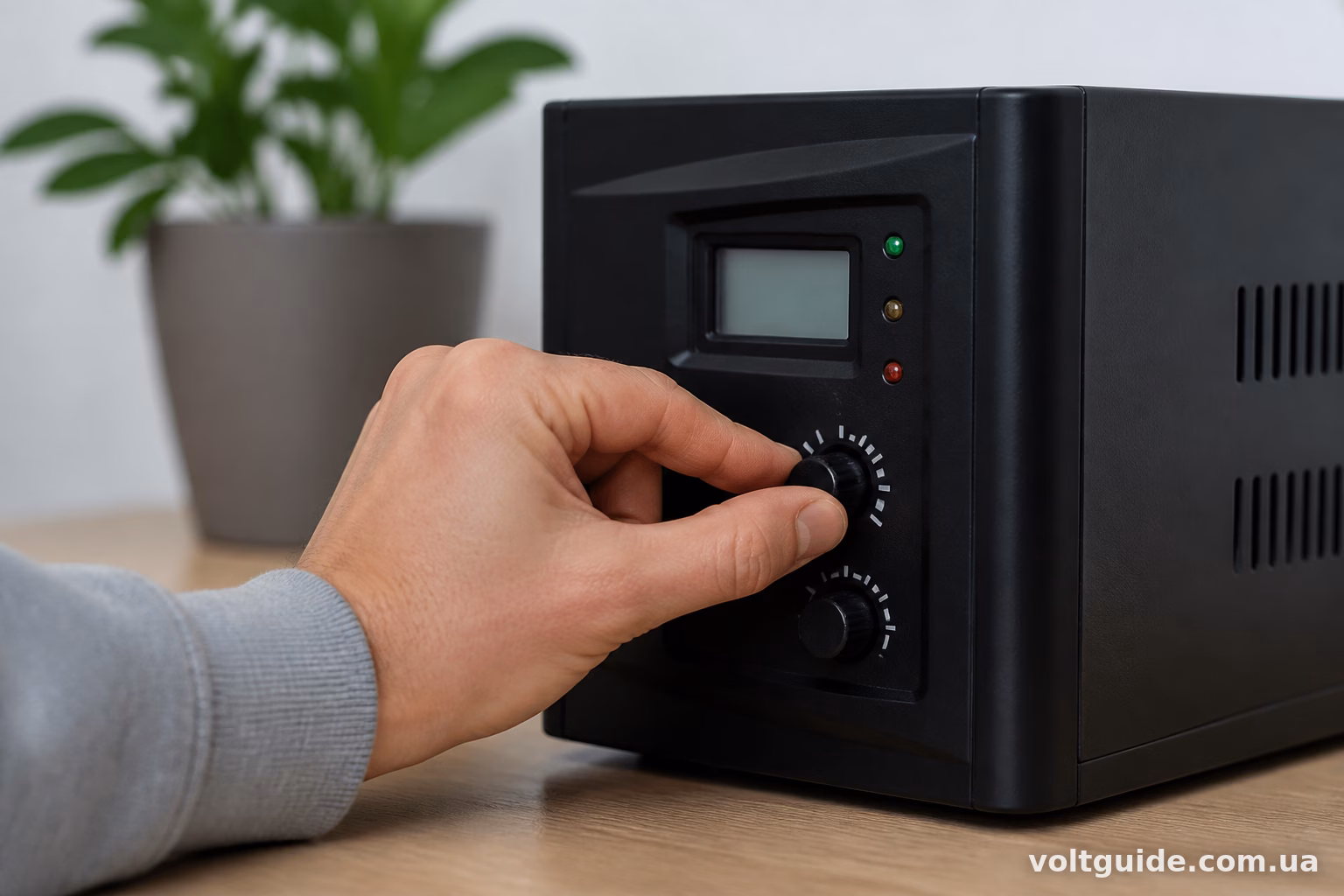

Де шукати регулятор затримки
Тут все залежить від того, яка саме модифікація D40 у вас в руках.
Базова версія без дисплея має на передній панелі два-три потенціометри (маленькі регулятори-коліщатка з прорізом під шліц викрутки). Зазвичай підписані так:
- U min — нижня межа напруги;
- U max — верхня межа напруги;
- Δt — затримка повторного включення.
Якщо у вас модель з літерою “i” в назві (D40i) або з рідкокристалічним дисплеєм — там налаштування відбувається кнопками, і затримка виставляється не потенціометром, а через меню приладу, зазвичай в секундах або хвилинах з точністю до одиниці.
Модель без дисплея дає лише приблизний діапазон затримки, який відзначений на шкалі біля регулятора — там намальовані мінімальне і максимальне значення, а проміжні положення визначаються “на око”. Це нормально, точність до секунди тут не критична.

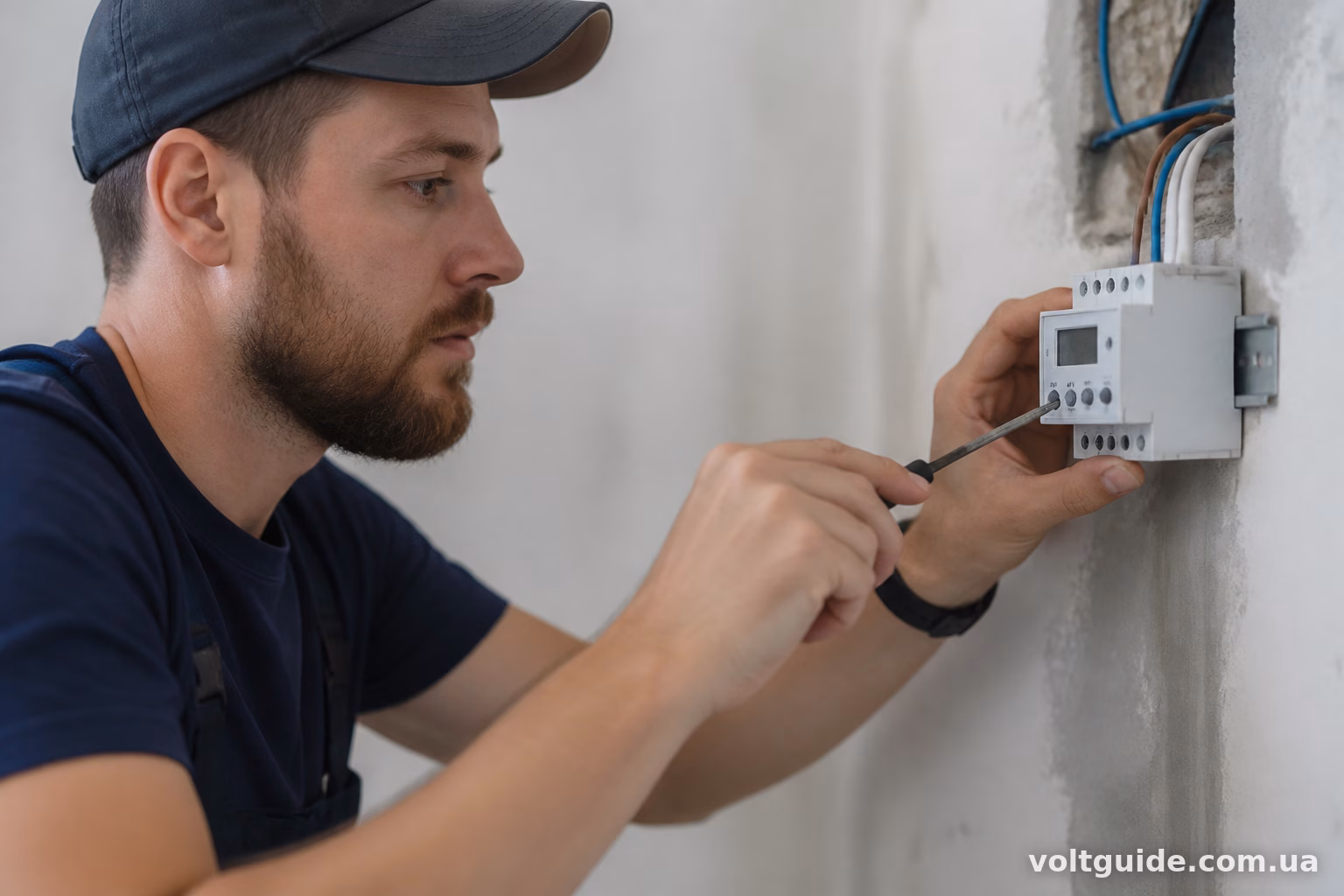

Покрокове налаштування на механічній версії
- Знеструмте щит або хоча б виведіть автомат, до якого підключено реле, в положення “вимкнено”. Працювати з відкритими клемами під напругою — погана ідея, навіть якщо здається, що ви обережні.
- Знайдіть регулятор з позначкою Δt on (іноді пишуть просто “t” або “Time delay”). Він розташований, як правило, поруч з регуляторами меж напруги, в нижній частині корпусу.
- Візьміть невелику плоску викрутку і поверніть регулятор до потрібного положення. Крайнє ліве положення зазвичай відповідає мінімальній затримці (кілька секунд), крайнє праве — максимальній (5-10 хвилин, залежно від партії пристрою).
- Поверніть живлення і перевірте роботу. Найпростіший спосіб перевірки — штучно вивести напругу за межі, наприклад тимчасово опустити нижній поріг вище поточної напруги в мережі, дочекатися відключення навантаження, а потім повернути поріг назад і засікти секундоміром, через скільки увімкнеться реле.
- Після перевірки поверніть пороги напруги до робочих значень — не забудьте про цей крок, бо люди часто лишають тестові налаштування і потім дивуються, чому реле постійно відключає холодильник.
Налаштування на версії з дисплеєм
На моделях з екраном все трохи зручніше. Заходите в меню через кнопку “Menu” або утримання кнопки на кілька секунд (в різних партіях управління може відрізнятись — краще звіритись з інструкцією до конкретного екземпляра, бо ZUBR періодично оновлює прошивку і розкладку кнопок).
Далі кнопками “+” і “-” гортаєте до пункту, що відповідає за час затримки — зазвичай позначається як “dEL” або “t-on”. Виставляєте потрібне значення в секундах і підтверджуєте кнопкою “OK” чи довгим натисканням.
Перевага цифрової версії в тому, що можна виставити точно 180 секунд, а не приблизно “щось між мінімумом і максимумом на шкалі”.

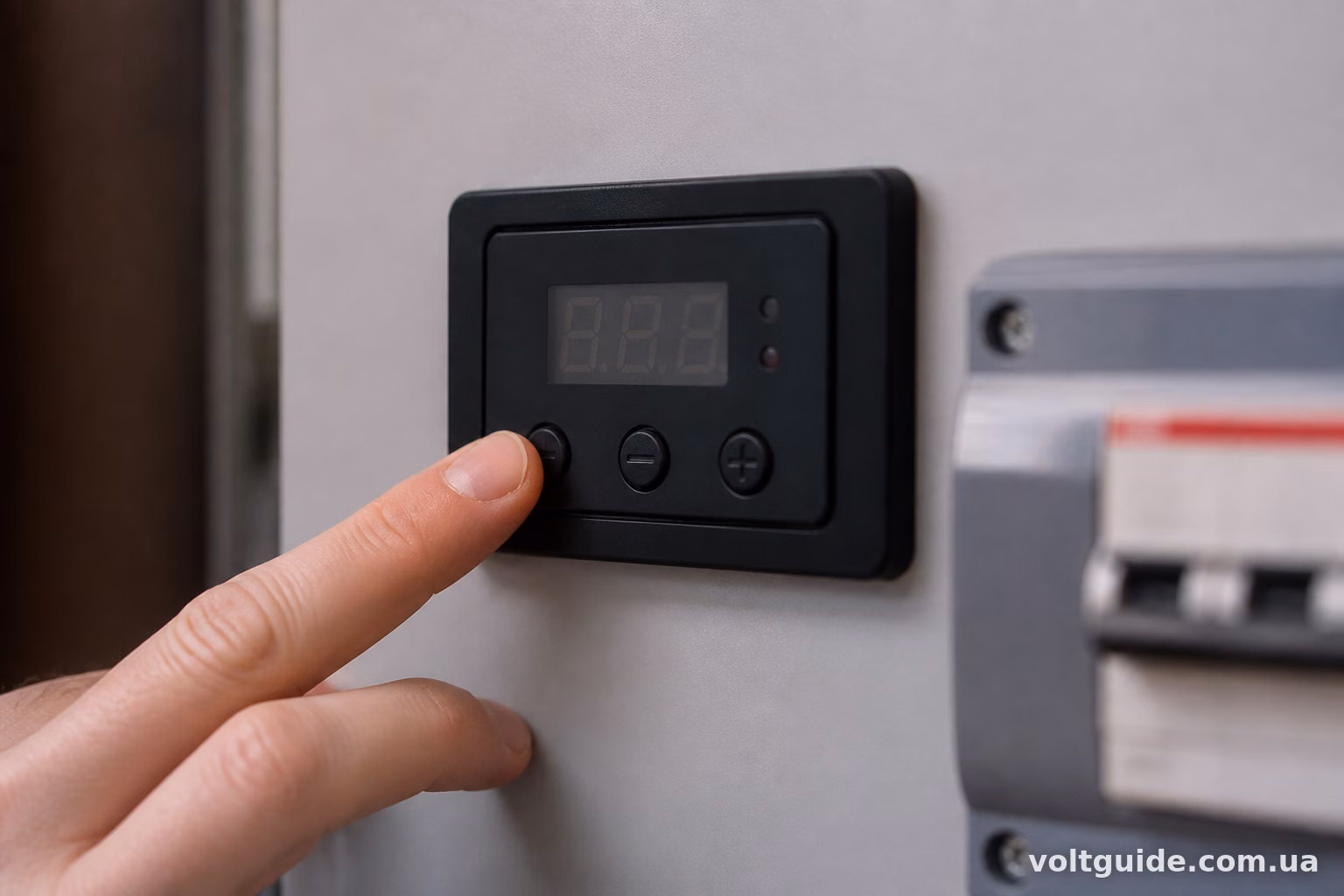

Які значення обирати на практиці
Тут немає універсальної цифри, все залежить від навантаження за реле.
Для холодильника чи морозильної камери мінімум 3 хвилини, а краще 5. Компресор — найдорожча деталь, і економія тридцяти секунд очікування того не варта.
Для кондиціонера аналогічно — 3-5 хвилин. Виробники спліт-систем часто прямо вказують у документації рекомендований час паузи, варто зазирнути в паспорт техніки перед налаштуванням.
Для насосної станції чи свердловинного насоса достатньо 1-2 хвилини, іноді навіть меншого проміжку, бо там немає компресора з фреоном, а гідроудар — інша проблема, яка вирішується іншими засобами.
Для звичайного освітлення, розеток з побутовою технікою без компресора (телевізор, зарядки, комп’ютер) затримку можна ставити мінімальну — 5-15 секунд. Тут головне — не мигтіти світлом одразу після кожного дрібного стрибка напруги, а не захищати механіку.
Якщо реле стоїть на весь щит одразу, а не на окреме коло — орієнтуйтесь на найвимогливіший прилад у ланцюгу. Тобто якщо в квартирі є і холодильник, і освітлення на одній лінії через одне реле — ставте затримку як для холодильника, освітлення трохи потерпить зайву хвилину темряви, зате компресор буде в безпеці.
Типові помилки при налаштуванні
Найчастіша помилка — виставити нульову або мінімальну затримку, бо “так швидше і зручніше”. Люди роздратовані частими короткочасними відключеннями електрики і хочуть, щоб все вмикалось назад миттєво. У результаті за пару років компресор холодильника видає характерний гул і перестає охолоджувати.
Друга поширена проблема — плутанина між затримкою включення і часом реакції на аварію. Це різні параметри. Час реакції — це наскільки швидко реле відключить навантаження при виявленні перенапруги (тут якраз швидкість критична, чим менше — тим краще для захисту техніки). А затримка включення — це пауза перед поверненням напруги, і тут навпаки, поспіх шкодить.
Ще один момент — забувають, що після відключення реле світлодіодний індикатор може продовжувати блимати, показуючи відлік часу до включення. Це нормальна робота, а не несправність приладу, хоча перші кілька разів це лякає власника.
Налаштування затримки на ZUBR D40 — справа п’яти хвилин, якщо розуміти, за що відповідає кожен регулятор. Головне правило просте: для техніки з компресором — довша пауза, для звичайних побутових приладів без рухомих механізмів — можна коротшу. Витративши трохи часу на правильне налаштування один раз, ви позбавите себе дорогого ремонту холодильника чи кондиціонера через кілька років експлуатації.
