Яке реле напруги вибрати для приватного будинку
Реле напруги — не розкіш і не забаганка електрика, який хоче продати вам зайвий пристрій. Для приватного будинку це часто єдиний захист від стрибків напруги, які прилітають з мережі і спалюють холодильник, котел чи насос за лічені секунди. У квартирі така ситуація теж неприємна, але в приватному секторі — де лінії старі, трансформатори перевантажені, а сусід через дорогу підключив зварювальний апарат — стрибки трапляються частіше. Тож питання не “чи треба”, а “яке саме”.
Навіщо реле напруги взагалі потрібне в будинку
Мережа 220В в Україні — річ нестабільна. У селах і невеликих містечках напруга може стрибати від 160В до 260В, особливо ввечері, коли всі одночасно вмикають бойлери й обігрівачі. Автомат від такого не захистить — він реагує на струм, а не на напругу. УЗО теж не про це, воно ловить витік струму на землю.
Реле напруги стоїть окремо і працює за простим принципом: якщо напруга виходить за встановлені межі, воно розриває коло. Через кілька секунд чи хвилин, коли напруга стабілізується, реле саме вмикає живлення назад. Без нього холодильник чи котел, розрахований на 220В, отримавши 270В, просто згорає. Часто — без шансів на ремонт.
Однофазне чи трифазне
Тут все залежить від вводу в будинок. Якщо у вас однофазна мережа (а це більшість приватних будинків в Україні поза великими селищами з промисловим навантаженням) — беріть однофазне реле. Воно дешевше, простіше в монтажі, і функціонально повністю закриває потребу.
Трифазне реле потрібне тільки якщо в будинок заведено три фази — зазвичай це стосується будинків з потужним обладнанням: зварювальний апарат у гаражі, трифазний насос, електрокотел на 380В. У такому випадку реле контролює кожну фазу окремо і відключає все живлення, якщо хоч на одній щось пішло не так. Ставити однофазне реле на трифазному вводі — марна витрата грошей, воно просто не побачить проблему на інших фазах.
На що дивитися при виборі — реальні параметри
Головна помилка при виборі — орієнтуватися тільки на бренд і ціну. Насправді важливі кілька конкретних цифр.
- Номінальний струм. Для будинку з електроплитою, бойлером і насосом рідко вистачає реле на 16А чи 25А — швидко впретеся в обмеження. Оптимально брати з запасом: 40А або 63А, залежно від загального навантаження будинку. Порахуйте суму потужностей усіх приладів, які можуть працювати одночасно, і додайте 20-30% запасу.
- Пороги спрацювання. Хороше реле дозволяє налаштувати нижню і верхню межу напруги вручну. Стандартно це діапазон приблизно 140-270В, з можливістю виставити спрацювання, наприклад, на 200В знизу і 245В зверху. Дешеві моделі мають фіксовані пороги без регулювання — це гірше, бо не підлаштуєш під специфіку своєї мережі.
- Затримка повторного включення. Це критично важливий параметр, про який часто забувають. Після зникнення напруги реле не повинне вмикати живлення миттєво — потрібна пауза в кілька хвилин, щоб мережа стабілізувалась і, наприклад, компресор холодильника встиг “відпочити” від різкого перепаду тиску. Нормальна затримка — від 3 до 10 хвилин, з можливістю налаштування.
- Клас захисту (IP). Якщо реле стоїть у щитку в будинку — вистачить IP20. Якщо щиток вуличний, на фасаді або в неопалюваному гаражі — краще брати з вищим класом захисту, від IP44 і вище, з урахуванням вологи та перепадів температур.
Популярні моделі, які реально ставлять в приватних будинках
На українському ринку є кілька брендів, які довели себе на практиці, а не тільки в рекламі.

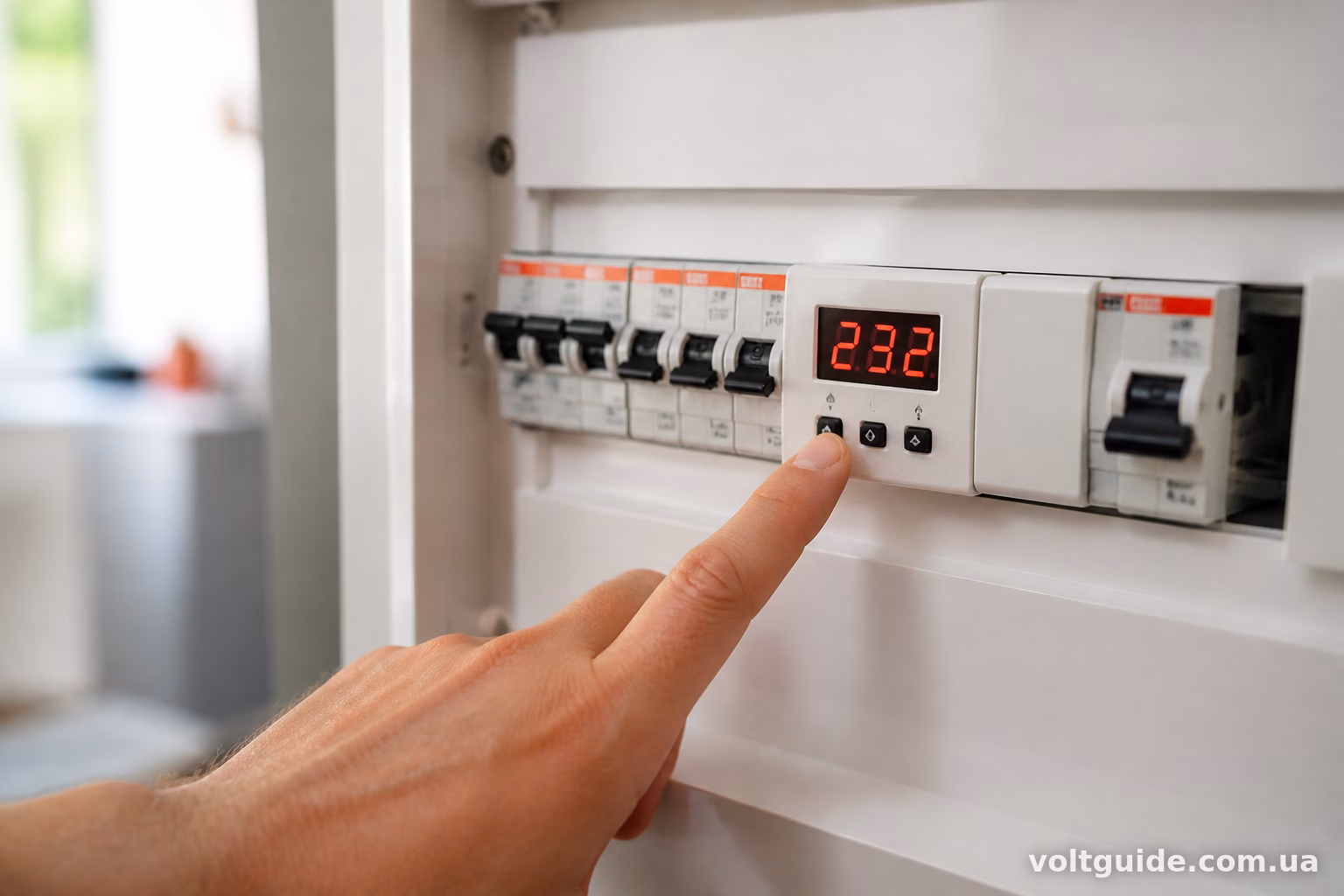

RBUZ D63 та подібні моделі — це один з найпопулярніших варіантів для приватного сектора. Струм до 63А, зручне налаштування порогів, вбудований дисплей, показує поточну напругу. Ціна демократична, ремонтопридатність непогана.
Меандр серії ЗНП — теж популярний вибір, особливо для тих, хто хоче реле з ширшими можливостями налаштування: можна виставити не тільки пороги напруги, але й затримку включення після відновлення, час аналізу нестабільної мережі.
Digitop РН-101 та схожі моделі — бюджетний сегмент, підходить для дачних будинків або невеликих приватних господарств, де немає потужного обладнання. Функціонал простіший, але свою основну задачу виконує.
Для трифазних мереж часто беруть EKF PROxima або аналогічні реле контролю фаз — вони одночасно стежать за напругою, порядком чергування фаз і обривом нейтралі, що для приватного будинку з трифазним вводом дуже доречно, бо обрив нуля — це окрема біда, здатна вивести з ладу одразу всю техніку в домі.
Куди ставити реле — на весь будинок чи по лініях

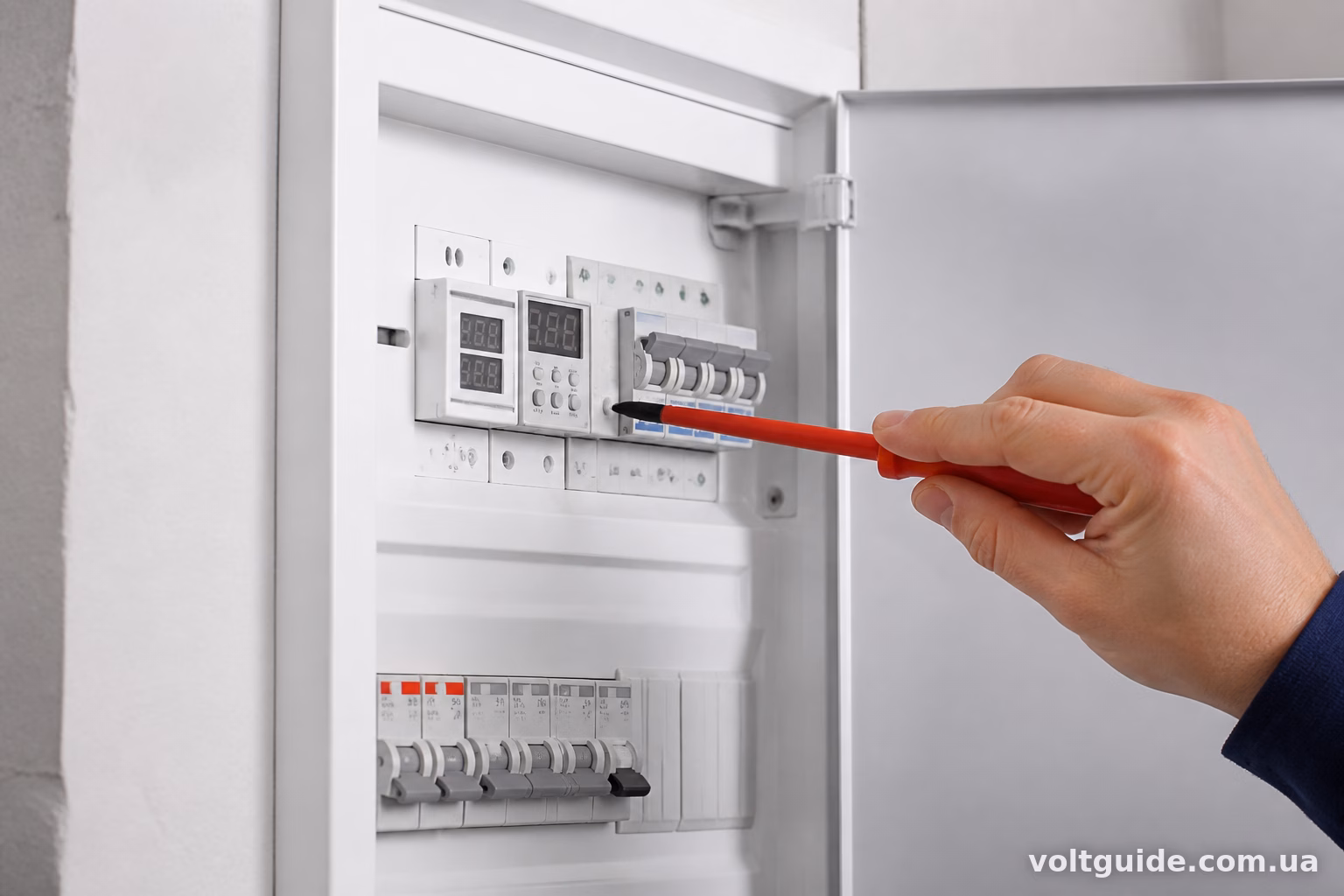

Найпростіший варіант — одне потужне реле на вводі, одразу після лічильника і вступного автомата. Воно захищає весь будинок цілком. Це рішення підходить для більшості випадків і коштує дешевше, ніж ставити кілька окремих реле.
Але є ситуації, коли варто розділити захист. Наприклад, якщо в будинку стоїть дорогий електрокотел або система “розумний дім” — можна поставити окреме реле саме на цю лінію, з більш чутливими налаштуваннями порогів. Тоді при незначному стрибку напруги відключиться тільки котел, а світло в кімнатах і холодильник продовжать працювати.
Такий підхід трохи дорожчий і складніший у монтажі, зате дає гнучкість. У щитку з’являється більше автоматики, і не кожен електрик любить возитися з такою розводкою, але для приватного будинку з дорогим обладнанням це виправдано.
Типові помилки при виборі реле напруги
Найчастіше люди беруть реле “на око”, орієнтуючись тільки на суму потужностей приладів у будинку без запасу. Через рік добудували веранду, поставили ще один бойлер — і реле вже не витягує навантаження, постійно спрацьовує захист від перевантаження за струмом, хоча з напругою все гаразд.
Друга поширена помилка — ігнорування затримки включення. Ставлять реле з фіксованою мінімальною затримкою в кілька секунд, а потім дивуються, чому холодильник чи кондиціонер виходять з ладу раніше строку. Компресорне обладнання не любить швидких повторних вмикань після відключення.
Третя — купівля реле без урахування типу мережі. Ставлять однофазне там, де насправді потрібне трифазне, і в результаті захист працює тільки частково, а дві інші фази лишаються без контролю.
Реле напруги і генератор — чи потрібно поєднувати
Якщо в будинку є резервний генератор, варто врахувати це при виборі реле. Деякі моделі мають функцію автоматичного перемикання на резервне живлення (АВР) вбудовану прямо в реле напруги — це зручно, бо не потрібно ставити окремий блок АВР. Такі комбіновані пристрої коштують дорожче, зате економлять місце в щитку і спрощують монтаж.
Якщо генератора немає — переплачувати за таку функцію сенсу нема, звичайне реле напруги впорається зі своєю базовою задачею без зайвих наворотів.
—
Для більшості приватних будинків з однофазним вводом і стандартним набором побутової техніки підійде реле на 40-63А з регульованими порогами спрацювання і затримкою включення від 3 хвилин — цього достатньо для надійного захисту без переплати за зайвий функціонал. Якщо в будинку трифазний ввід або потужне обладнання типу електрокотла на 380В — варто розглянути реле контролю фаз з функцією захисту від обриву нуля. Головне — не економити на самому пристрої і брати модель з запасом по струму, бо заміна згорілого холодильника чи котла коштуватиме в рази дорожче за різницю в ціні між дешевим і якісним реле.
