Novatek РН-260Т: налаштування реле
РН-260Т — це реле напруги від Novatek-Electro, яке стоїть чи не в кожному третьому щитку приватного будинку в передмісті. Причина проста: коштує недорого, працює надійно, а налаштувати його можна за п’ять хвилин навіть без інструкції під рукою — хоча краще все-таки з інструкцією, бо нюанси є.
Модифікація “Т” відрізняється від базової версії наявністю дисплея та кнопкового керування, тому виставити потрібні пороги спрацювання можна прямо на корпусі, без додаткових пристроїв. Це зручно, коли реле вже змонтоване в щиток і лізти туди щоразу для перепрограмування не хочеться.
Для чого взагалі його налаштовувати
За замовчуванням реле вже працює — з заводськими параметрами. Але заводські пороги розраховані на “середньостатистичну” мережу, а у вас може бути своя специфіка. Хтось живе в селі, де ввечері напруга просідає до 180 В через застарілу трансформаторну підстанцію. Хтось навпаки — має справу з перекосами фаз у гаражному кооперативі, де сусіди по черзі вмикають зварювальні апарати.
Тому пороги відключення варто підлаштувати під конкретну ситуацію. Занадто чутливе налаштування — і реле буде клацати щохвилини, розриваючи ланцюг живлення холодильника чи котла. Занадто “терпиме” — і толку від захисту не буде взагалі.

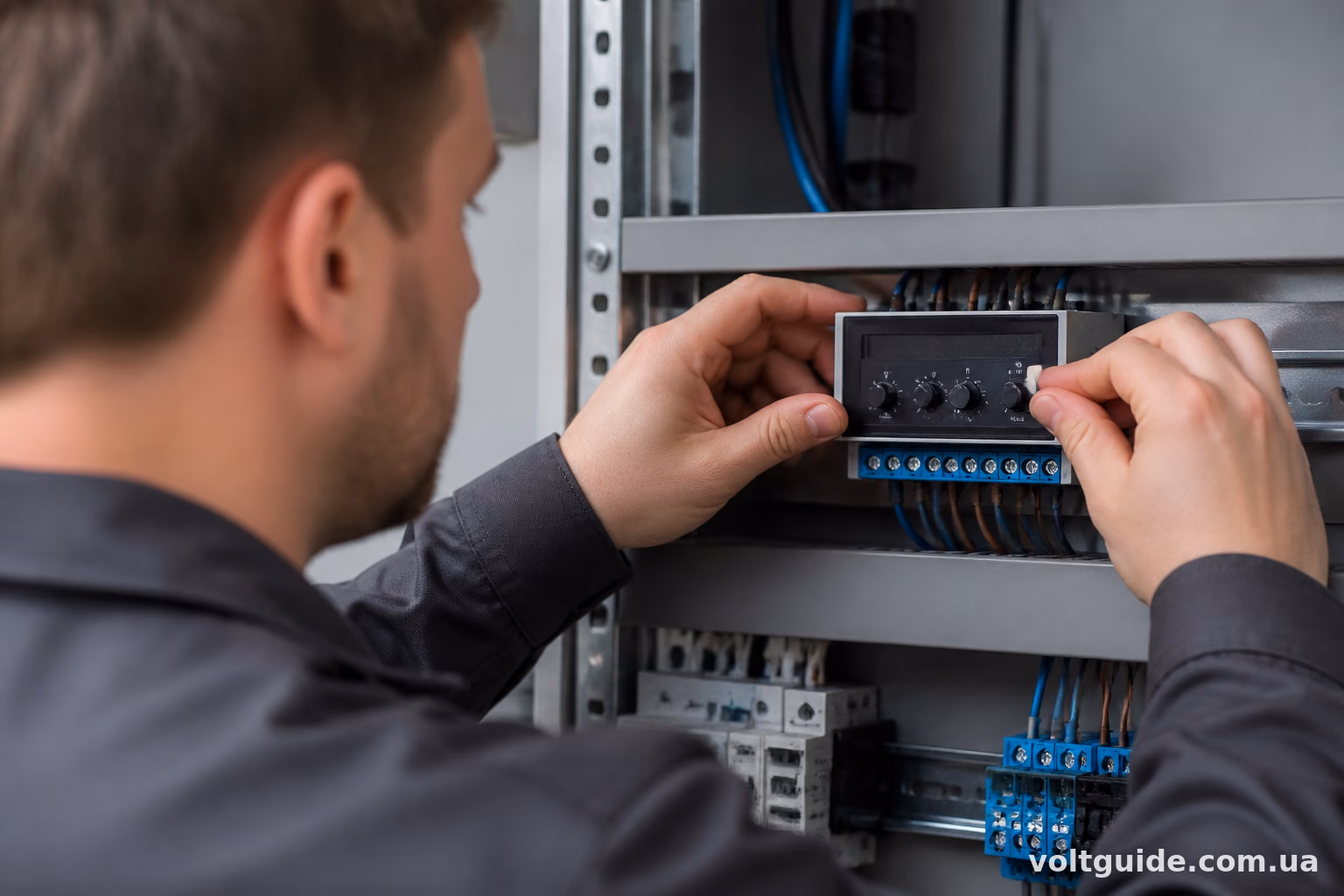

Панель керування та індикація
На передній панелі РН-260Т розташовані:
- дисплей, який показує поточну напругу в мережі;
- кнопки навігації та зміни значень (зазвичай позначені стрілками або “+”/”-“);
- кнопка входу в меню налаштувань (часто підписана SET або аналогічно);
- світлодіодні індикатори стану — робота, аварія, затримка.
У нормальному режимі на екрані просто висить поточна напруга. Якщо вона виходить за встановлені межі — реле розриває контакти навантаження і на дисплеї з’являється відповідне позначення (найчастіше миготіння або код помилки, залежно від партії пристрою — Novatek трохи змінював прошивки з роками).
Заводські параметри за замовчуванням
Коли реле щойно дістали з коробки, воно вже готове до роботи з такими орієнтовними значеннями:
- нижня межа спрацювання — близько 160 В;
- верхня межа спрацювання — близько 260 В (звідси й назва моделі);
- затримка повторного включення після нормалізації напруги — приблизно 3–5 хвилин.
Ці цифри працюють непогано для більшості квартир у місті. Але якщо у вас приватний будинок з довгою лінією електропередачі або старий трансформатор на підстанції — заводські налаштування можуть бути або занадто жорсткими, або навпаки — пропускати небезпечні просадки.

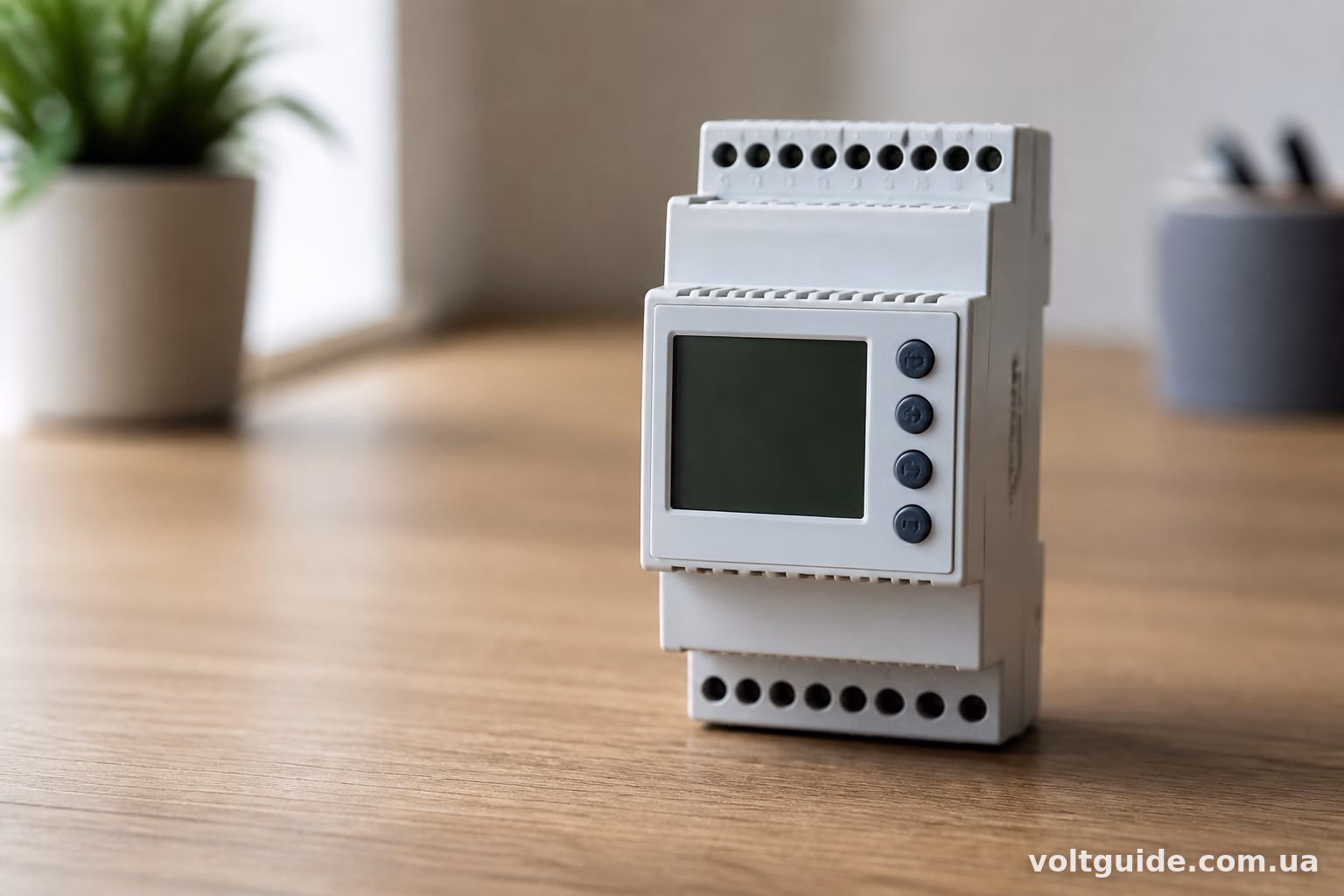

Як увійти в режим налаштування
Тут все стандартно для реле цього виробника:
- Затискаєте кнопку входу в меню (зазвичай кілька секунд утримання).
- На дисплеї з’являється перший параметр — зазвичай це нижній поріг напруги.
- Кнопками “+” і “-” змінюєте значення.
- Кнопкою переходу підтверджуєте і рухаєтесь до наступного параметра.
- Після проходження всіх пунктів реле саме виходить із режиму налаштування або треба ще раз затиснути ту саму кнопку — залежить від прошивки конкретної партії.
Порада з практики: перед тим як лізти в меню, відключіть навантаження від щита або хоча б попередьте домашніх, що на кілька хвилин може зникнути світло — реле під час налаштування іноді розмикає контакти, навіть якщо напруга в нормі.
Налаштування нижньої межі напруги
Нижній поріг — це та напруга, при якій реле вважає мережу небезпечно “слабкою” і відключає навантаження. Для більшості побутових приладів критичною вважається напруга нижче 180–190 В — компресори холодильників і кондиціонерів на такому починають перегріватись і “гудіти” замість нормальної роботи.
Якщо у вас старенька мережа з просадками до 170 В вечорами (типова ситуація для дачних кооперативів), маєте два варіанти. Перший — виставити поріг нижче, наприклад 160 В, щоб реле не спрацьовувало на кожен вечірній провал і не залишало вас без світла щовечора. Другий, правильніший — все ж таки поставити поріг на рівні 180–185 В, а проблему з напругою вирішувати стабілізатором, а не миритись з нею через реле.
Занижувати поріг “щоб не вимикалось” — погана ідея. Техніка, розрахована на 220 В, при тривалій роботі на 160 В деградує швидше, навіть якщо формально не згорає одразу.
Налаштування верхньої межі напруги
Верхній поріг захищає від стрибків у бік підвищення — а це вже реально небезпечно для електроніки. Заводські 260 В — це вже межа, при якій багато побутової техніки може вийти з ладу протягом кількох секунд роботи.
Для звичайної квартирної мережі верхню межу рідко варто піднімати вище 250 В. Навпаки, якщо у вас підключена чутлива електроніка — той самий котел з електронною платою керування чи домашній кінотеатр — має сенс знизити поріг до 240–245 В, щоб реле спрацьовувало з запасом, а не в останній момент.
Тут важливо пам’ятати про баланс: занадто низький верхній поріг призведе до частих спрацювань навіть при штатних коливаннях мережі (а вони бувають, особливо коли увімкнеться потужний споживач у сусідньому будинку на тій самій лінії).

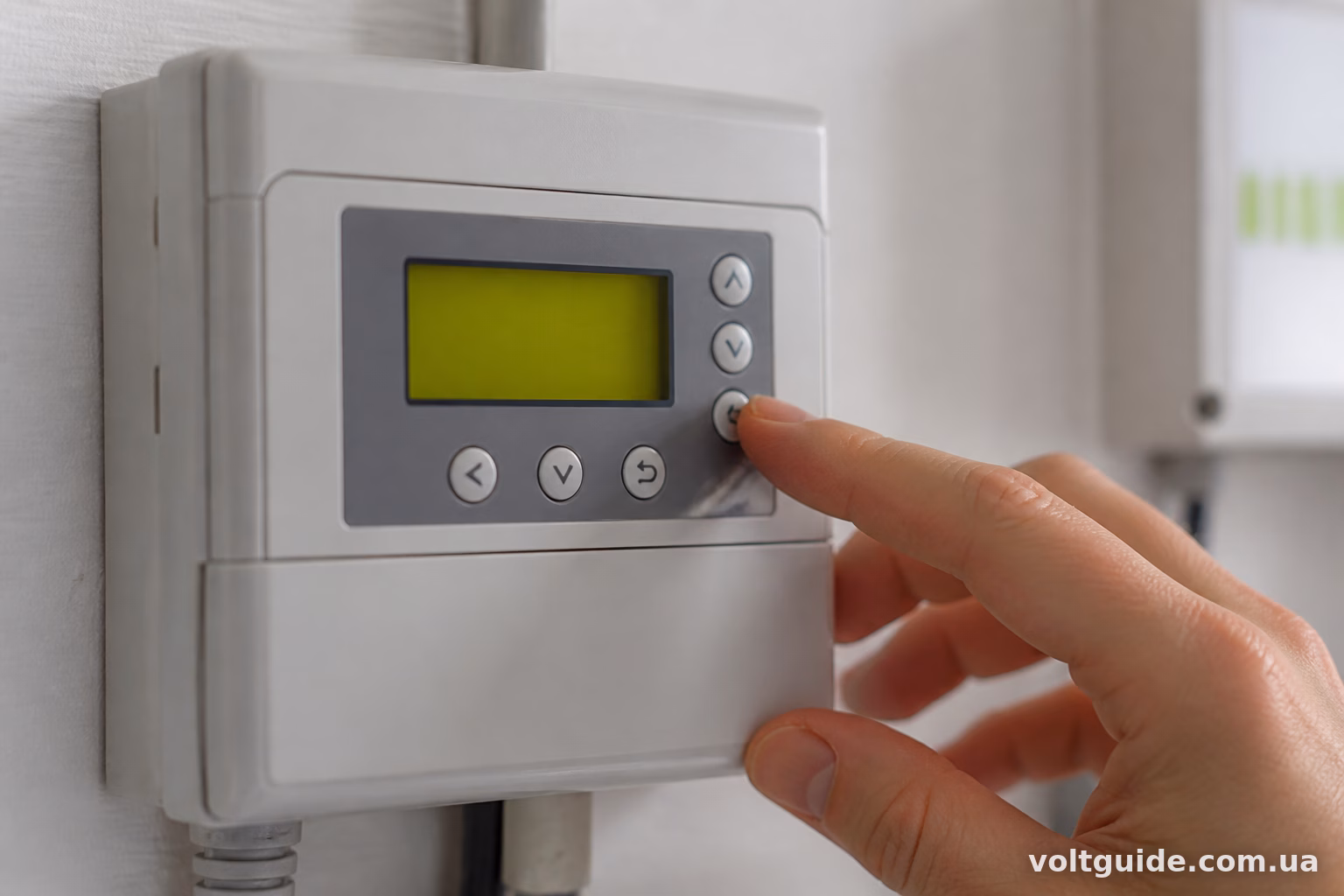

Затримка повторного включення
Це один з параметрів, який часто недооцінюють, а даремно. Затримка потрібна для того, щоб після зникнення аварійної ситуації реле не вмикало навантаження одразу, а почекало якийсь час — щоб переконатись, що напруга стабілізувалась, а не просто на секунду “стрибнула” в норму.
Заводські 3–5 хвилин — цілком розумний компроміс. Для холодильників і кондиціонерів взагалі радять не менше 3 хвилин затримки — компресор не любить частих циклів включення-виключення, це скорочує його ресурс.
Якщо у вас на лінії стоїть тільки освітлення чи роутер — можна виставити затримку менше, секунд 30–60, щоб не сидіти без інтернету щоразу, коли світло моргнуло на секунду.
Типові помилки при налаштуванні
Найчастіша помилка — виставляють занадто вузький діапазон, “про всяк випадок”, і потім дивуються, чому реле клацає по кілька разів на день навіть при нормальній роботі мережі. Друга поширена проблема — забувають, що РН-260Т розраховане на певний максимальний струм навантаження (зазвичай до 16 чи 25 А залежно від модифікації), і намагаються підключити через нього потужний котел напряму, без контактора. Це швидко виводить реле з ладу — контакти просто підгорають.
Третя помилка — плутають нижній і верхній поріг місцями під час налаштування, особливо коли поспішають і не звіряються з дисплеєм на кожному кроці. Потім дивуються, чому реле відключає світло при абсолютно нормальній напрузі 220 В.
Практичний нюанс з підключенням
Якщо навантаження перевищує можливості реле за струмом, стандартна схема — РН-260Т керує котушкою контактора, а вже контактор комутує основне навантаження. Це знімає навантаження з контактів самого реле і продовжує йому життя в рази. Для будинку з електрокотлом чи потужною варочною поверхнею — це не рекомендація, а фактично обов’язкова умова коректної роботи схеми.
Реле Novatek РН-260Т — пристрій простий у налаштуванні, але результат сильно залежить від того, наскільки уважно виставлені пороги під конкретну мережу. Заводські параметри — непогана відправна точка, але для приватного будинку зі своєю специфікою мережі варто витратити ще п’ять хвилин і підлаштувати межі та затримку саме під ваші умови. Це продовжить життя і техніці в будинку, і самому реле.
