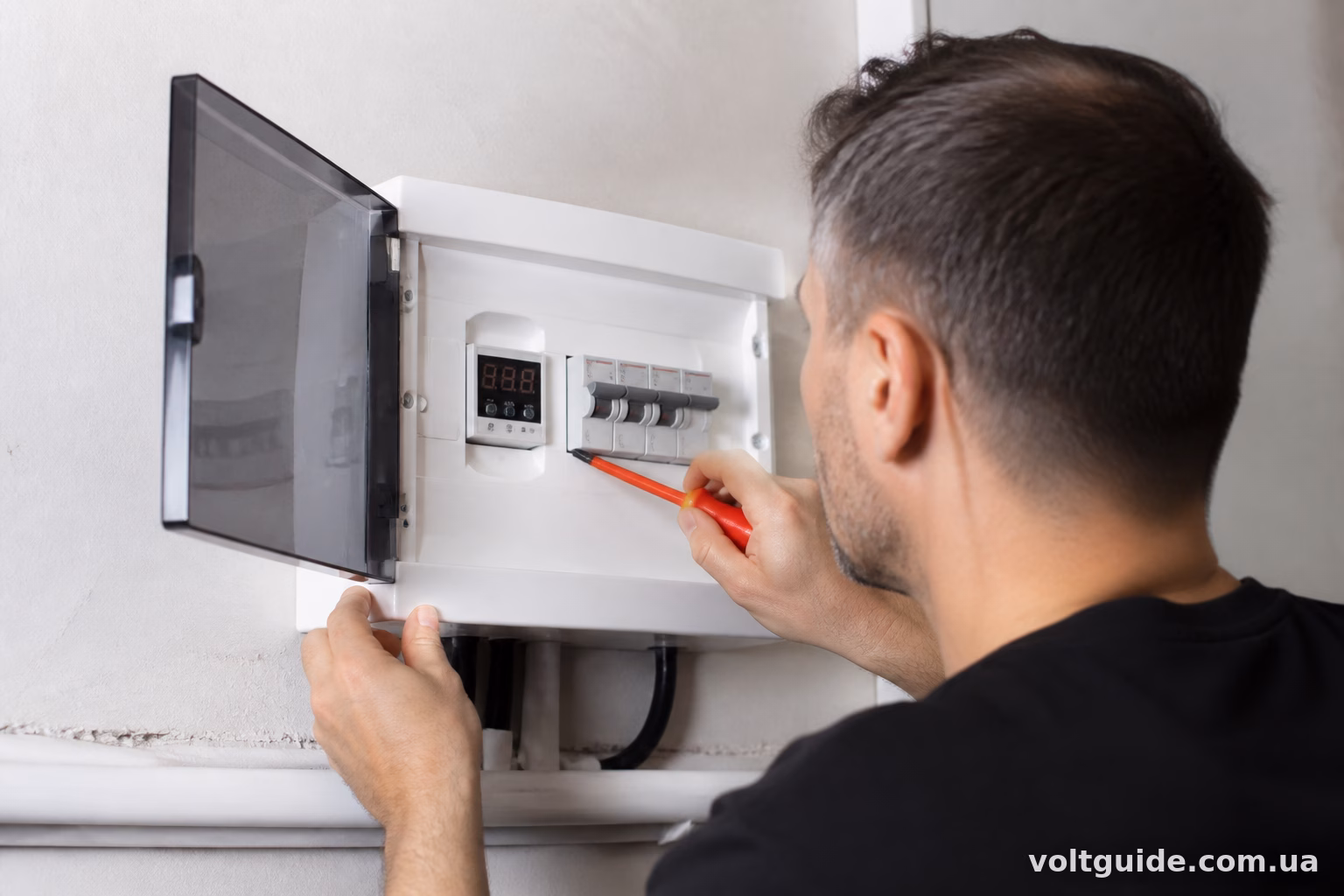

Яку верхню межу виставити на реле напруги

Коротка відповідь: для більшості квартир і будинків в Україні оптимальна верхня межа — 240-250В. Але це не універсальне правило, яке підходить всім без розбору. Залежить від того, яка мережа у вас за вікном, яке обладнання підключене, і наскільки “стрибає” напруга у вашому районі.

Давайте розберемось детальніше, бо тут є нюанси, які часто ігнорують навіть ті, хто сам ставив реле.

Чому взагалі важлива верхня межа

Реле напруги захищає техніку від двох крайнощів — заниженої напруги (просідання) і завищеної (стрибки вгору). З заниженою все зрозуміло — двигуни перегріваються, компресори холодильників “напружуються” сильніше. А от завищена напруга — це вже пряма загроза для електроніки.

Номінальна напруга в українській мережі — 220В. Але по факту вона рідко буває рівно 220. Десь 215, десь 235, а в приватному секторі ввечері, коли всі вмикають обігрівачі й бойлери одночасно, може взагалі просідати до 190. А буває навпаки — вночі, коли навантаження мінімальне, напруга підскакує до 240-250.

Якщо виставити верхню межу занадто низько — реле буде постійно спрацьовувати навіть на нормальних коливаннях, і ви щовечора будете сидіти без світла через “хибну тривогу”. Занадто високо — і реле пропустить небезпечний стрибок, який спалить телевізор чи материнську плату комп’ютера.

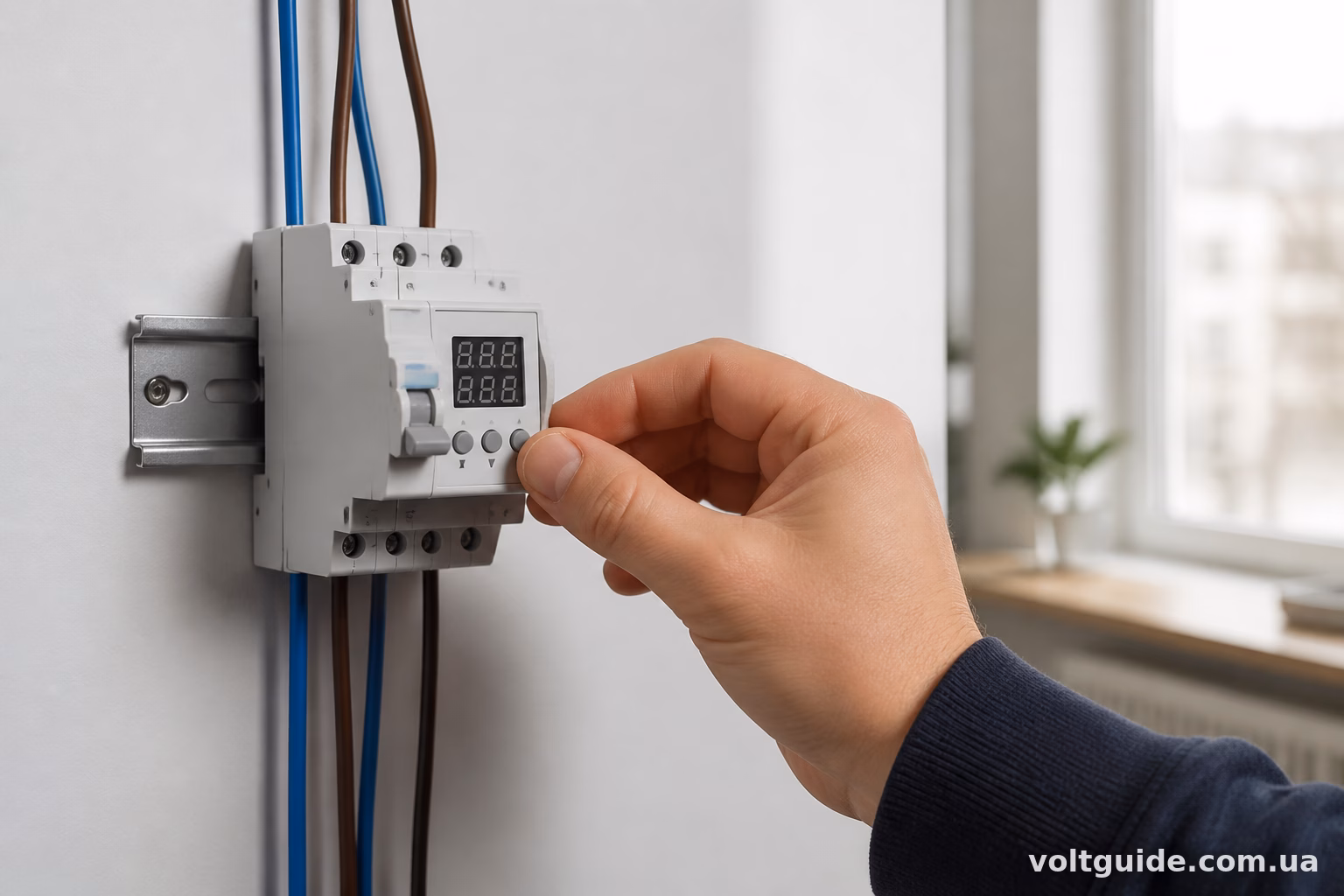

Стандартні рекомендації для побутової мережі

Більшість виробників реле напруги (Укем, RBUZ, Digitop, Zubr) в інструкціях радять такі параметри за замовчуванням:

Нижня межа — 160-180В
Верхня межа — 240-250В

Це усереднені значення, які підходять під більшість побутової техніки. Стандарт ГОСТ 29322-92, до речі, допускає відхилення напруги в мережі ±10% від номіналу, тобто від 198В до 242В вважається нормою. Виходячи з цього, верхня межа 240-245В — це вже майже гранично допустиме значення за стандартом.

Але тут є важливий момент. Якщо ваша мережа “стара” — старі трансформатори, зношена проводка в будинку, часті перепади — краще ставити межу трохи нижче, десь 235В. Це дасть додатковий запас безпеки.

Якщо є прилади з широким діапазоном роботи

Сучасні імпульсні блоки живлення (комп’ютери, телевізори, зарядні пристрої) зазвичай розраховані на діапазон 100-240В або навіть 90-260В. Для них верхня межа 250В не критична.

А от старіша техніка — холодильники радянського типу, деякі кондиціонери, електродвигуни — можуть не любити напругу вище 235-240В. Тому якщо у вас в квартирі мікс старої й нової техніки, орієнтуйтесь на найслабшу ланку.

Особливості для приватного будинку

У приватному секторі ситуація складніша. Там часто трапляється перекіс фаз — коли сусіди по одній лінії увімкнули потужне навантаження, а ваша фаза “розвантажилась” і напруга різко підскочила. Бачив випадки, коли ввечері напруга в приватному будинку підскакувала до 260-270В на кілька хвилин.

Для таких умов верхню межу краще ставити консервативніше — 245-250В максимум, а деякі майстри радять навіть 240В з невеликою затримкою спрацювання (5-10 секунд), щоб реле не смикалось на короткочасні стрибки, які не встигають нашкодити техніці.

Якщо у вас є стабілізатор напруги додатково до реле — тоді верхню межу на реле можна виставити з більшим запасом, оскільки стабілізатор вже згладжує основні коливання, а реле спрацьовує тільки в аварійних ситуаціях.

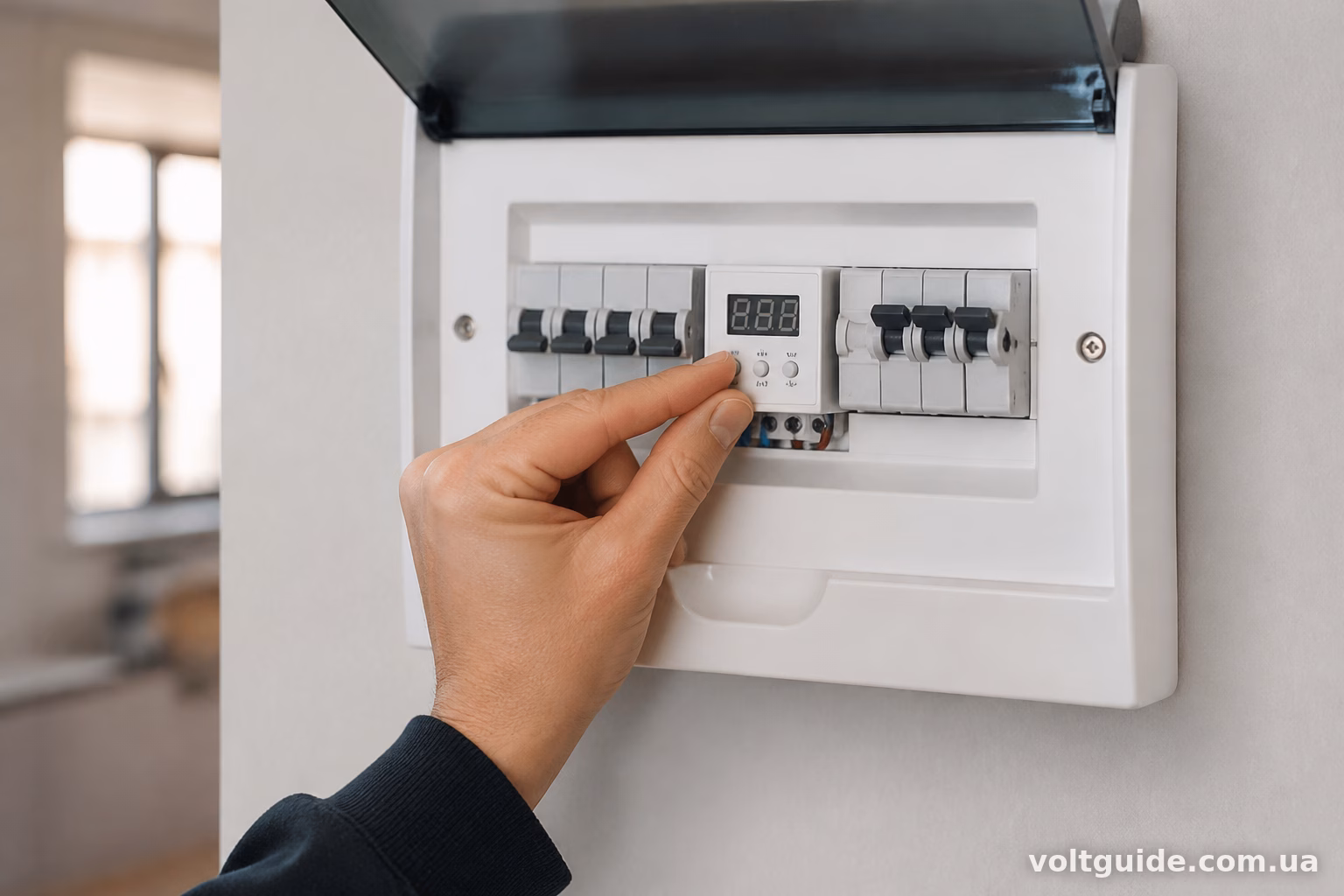

Конкретні приклади налаштувань

Розберемо на прикладах популярних моделей.

RBUZ D25 і подібні — там верхня межа регулюється в діапазоні 230-280В. За замовчуванням часто стоїть 250В, і це нормальне робоче значення для більшості квартир у місті з відносно стабільною мережею.

Укем У-Захист — тут можна виставити межу від 240 до 275В. Для домашнього використання рекомендую не піднімати вище 250В, навіть якщо виробник дозволяє більше.

Digitop РН-25Ц1 — цифрове реле з точним налаштуванням, крок регулювання 1В. Тут можна виставити саме те значення, яке підходить під вашу мережу, наприклад 243В, якщо ви точно знаєте характеристики своєї проводки.

Загалом принцип такий: чим точніше реле дозволяє налаштувати межу, тим краще можна підлаштуватись під конкретні умови, а не орієнтуватись на “заводські” 250В за замовчуванням.

Що буде, якщо виставити занадто високу межу

Якщо поставити верхню межу на рівні 260-270В “про всяк випадок, щоб не спрацьовувало часто” — це погана ідея. При такій напрузі:

Лампочки розжарювання перегорають швидше (термін служби падає в рази при перевищенні всього на 5-10%). Електронні блоки живлення можуть входити в режим підвищеного нагріву. Конденсатори в блоках живлення техніки деградують швидше — це не одразу помітно, але через рік-два техніка почне “барахлити” без видимих причин.

Я особисто стикався з ситуацією, коли клієнт поставив межу 270В, бо йому набридло, що реле постійно спрацьовує. Через півроку в нього згорів блок живлення в телевізорі — саме через тривалу роботу на завищеній напрузі, яка формально ще не перевищувала встановлену межу, але вже шкодила техніці.

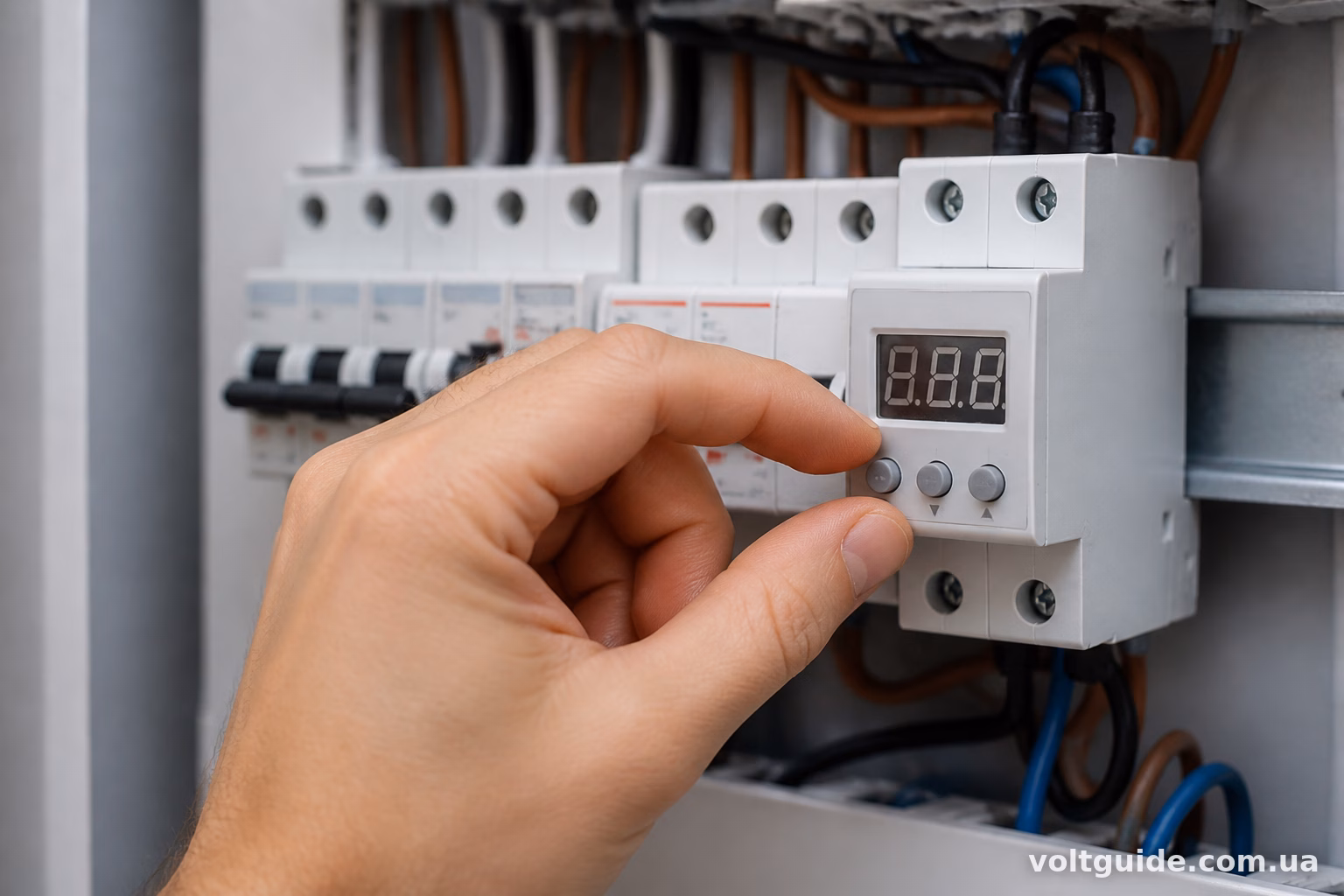

Що буде, якщо виставити занадто низьку межу

Протилежна крайність — межа 230В або нижче. Тут проблема інша: реле буде постійно відключати живлення навіть при абсолютно нормальних для української мережі коливаннях.

Уявіть — ви дивитесь фільм, і раптом на 10 секунд напруга піднялась до 235В (це буває вночі, коли навантаження в мережі мінімальне) — і реле вимикає світло у всій квартирі. Через кілька секунд напруга падає назад до норми, реле вмикається знову. Проте якщо це трапляється по кілька разів на вечір — це вже не захист, а просто дискомфорт.

Плюс часті цикли вмикання-вимикання самі по собі шкідливі для деякої техніки — компресори холодильників не люблять частих перепадів живлення, це скорочує їм ресурс не менше, ніж завищена напруга.

Як визначити оптимальне значення саме для вашої мережі

Найпростіший спосіб — виміряти напругу мультиметром в різний час доби протягом кількох днів. Вранці, вдень, ввечері в пікове навантаження, і вночі. Так ви побачите реальний діапазон коливань у вашій конкретній квартирі чи будинку.

Якщо максимальне значення, яке ви зафіксували — 235В, тоді верхню межу можна ставити 245-250В з невеликим запасом. Якщо бачили стрибки до 250-255В — тоді запас потрібен більший, і межу варто підняти до 260В, інакше реле буде спрацьовувати щодня.

Деякі майстри-електрики радять простіший підхід — поставити спочатку межу 250В на тиждень-два і подивитись, чи спрацьовує реле часто. Якщо спрацьовує рідко (раз на кілька днів) — це нормально, значить межа підібрана правильно і захищає від реальних аварійних ситуацій. Якщо спрацьовує щодня по кілька разів — межу варто трохи підняти.

Підсумок

Для стандартної квартирної мережі в місті з відносно стабільним живленням верхня межа 245-250В — це золота середина, яка захищає техніку від справжніх стрибків, але не створює зайвих хибних спрацювань. Для приватного будинку зі старою проводкою чи частими перекосами фаз варто орієнтуватись на 240-245В з невеликою затримкою спрацювання. А якщо у вас переважно сучасна електроніка з широким діапазоном живлення — можна дозволити собі й 250-255В без ризику для техніки. Головне — не покладатись сліпо на заводські налаштування, а хоча б раз виміряти реальні показники напруги у вашій розетці і підлаштувати реле під них.
