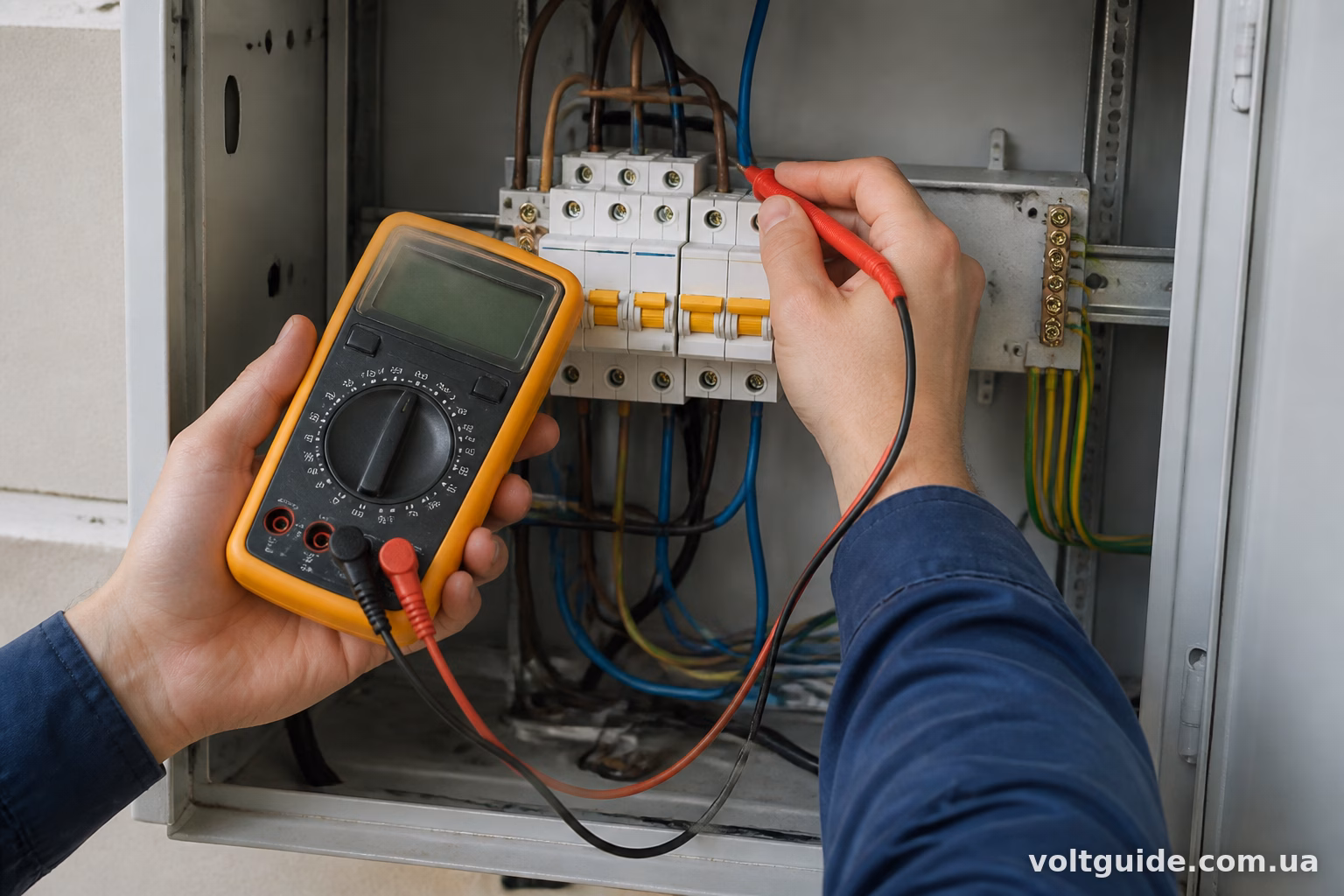

Як виміряти напругу між фазою і землею

Береш мультиметр, ставиш один щуп у фазний контакт розетки, другий — на заземлюючу шину або корпус заземленого обладнання. Прилад показує зазвичай 220-230 В, якщо все справно. От і вся суть. Але нюансів тут вистачає, і саме вони визначають, чи довіряти показнику, чи шукати проблему далі.

Це вимірювання роблять не просто “для цікавості”. Воно показує, чи справне заземлення в квартирі, чи немає витоку струму, чи правильно підключений електрощит після ремонту. Якщо напруга фаза-земля сильно відрізняється від напруги фаза-нуль — щось не так із контуром заземлення, і це вже привід викликати електрика, а не чекати, поки почне бити струмом кран у ванній.

Що потрібно для вимірювання

Знадобиться мультиметр (цифровий або стрілочний) або індикаторна викрутка з дисплеєм — вона теж покаже приблизне значення. Для точних цифр краще брати мультиметр з функцією вимірювання змінної напруги AC, діапазон до 750 В.

Додатково не завадять:

діелектричні рукавички, якщо працюєте з відкритою проводкою або старим щитком без автоматів;
індикатор фази — щоб спершу визначити, де саме фаза, а не нуль;
гарне освітлення, бо в підвалах і старих щитках часто темно, а плутати клеми — собі дорожче.

Якщо в будинку немає контуру заземлення взагалі (як у багатьох хрущовках з проводкою без PE-жили), то мірити фактично нема між чим. У такому разі щуп на “землю” піде в нікуди, і прилад покаже або нуль, або хаотичні значення через наведення.

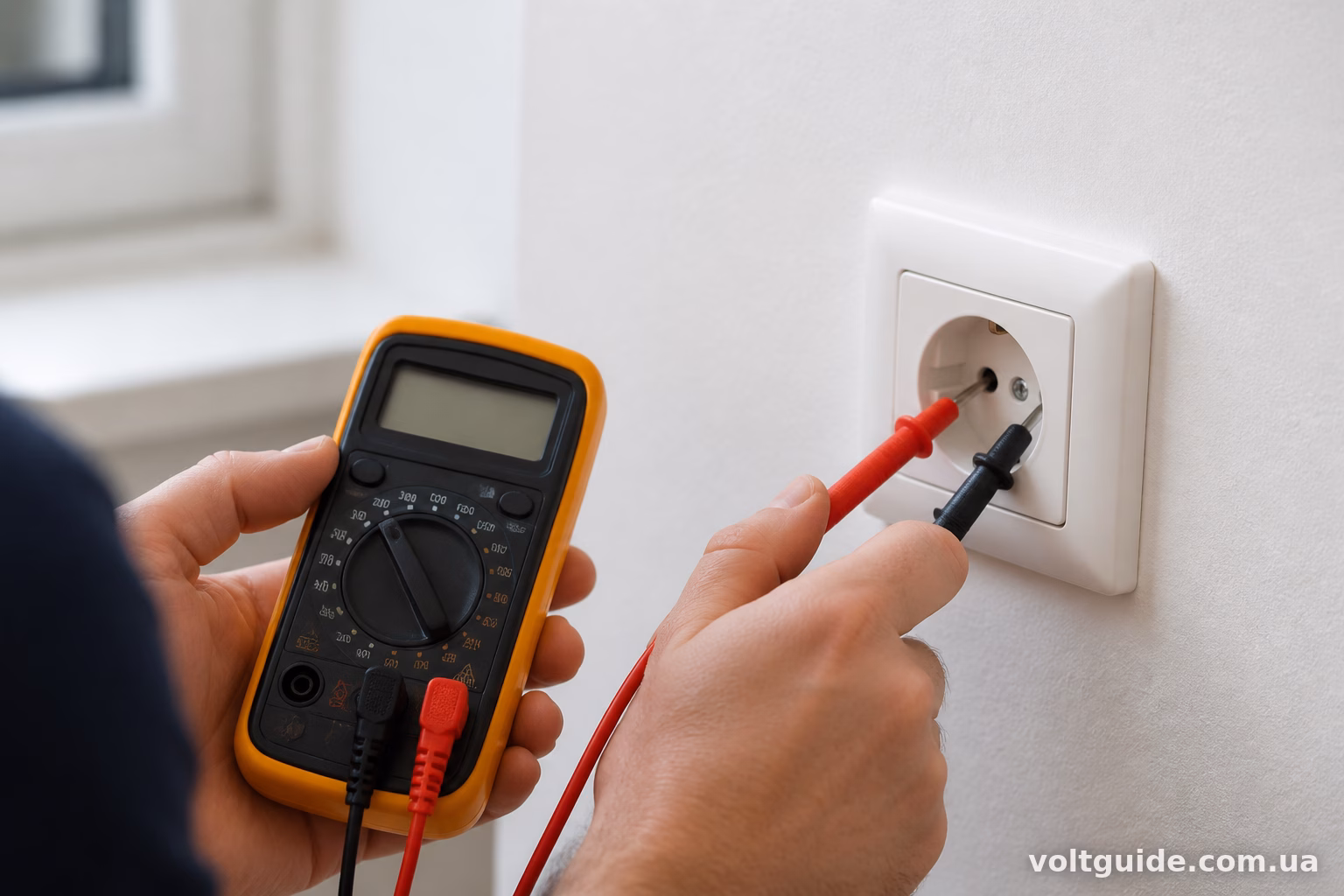

Покрокова інструкція вимірювання

Спочатку визначте, де фаза, а де нуль у розетці чи на клемах щитка. Це робиться індикаторною викруткою — вона світиться тільки від фазного провідника.

Далі:

Переведіть мультиметр у режим вимірювання змінної напруги (позначається як ACV або символ ~V), діапазон виберіть 200-750 В, якщо прилад не автоматичний.
Один щуп встановіть у фазний контакт — це, як правило, лівий отвір розетки, якщо дивитись на неї фронтально (хоча стандарт цей не завжди дотримується, тому краще перевіряти індикатором).
Другий щуп приставте до заземлюючого контакту розетки (верхній або боковий контакт у євророзетках) або безпосередньо до шини PE в електрощиті.
Зафіксуйте показник на дисплеї.

Значення має триматись у межах 210-235 В — це нормальний робочий діапазон для мережі 220 В з допустимим відхиленням ±10%. Якщо цифра суттєво нижча (наприклад, 150 В) або взагалі скаче — це вже сигнал перевірити з’єднання заземлюючого провідника.

До речі, для порівняння варто виміряти ще й напругу фаза-нуль. У справній мережі ці два значення мають бути приблизно однаковими, з різницею максимум у кілька вольт. Якщо різниця більша — десь є проблема саме в контурі заземлення, а не в самій електромережі.

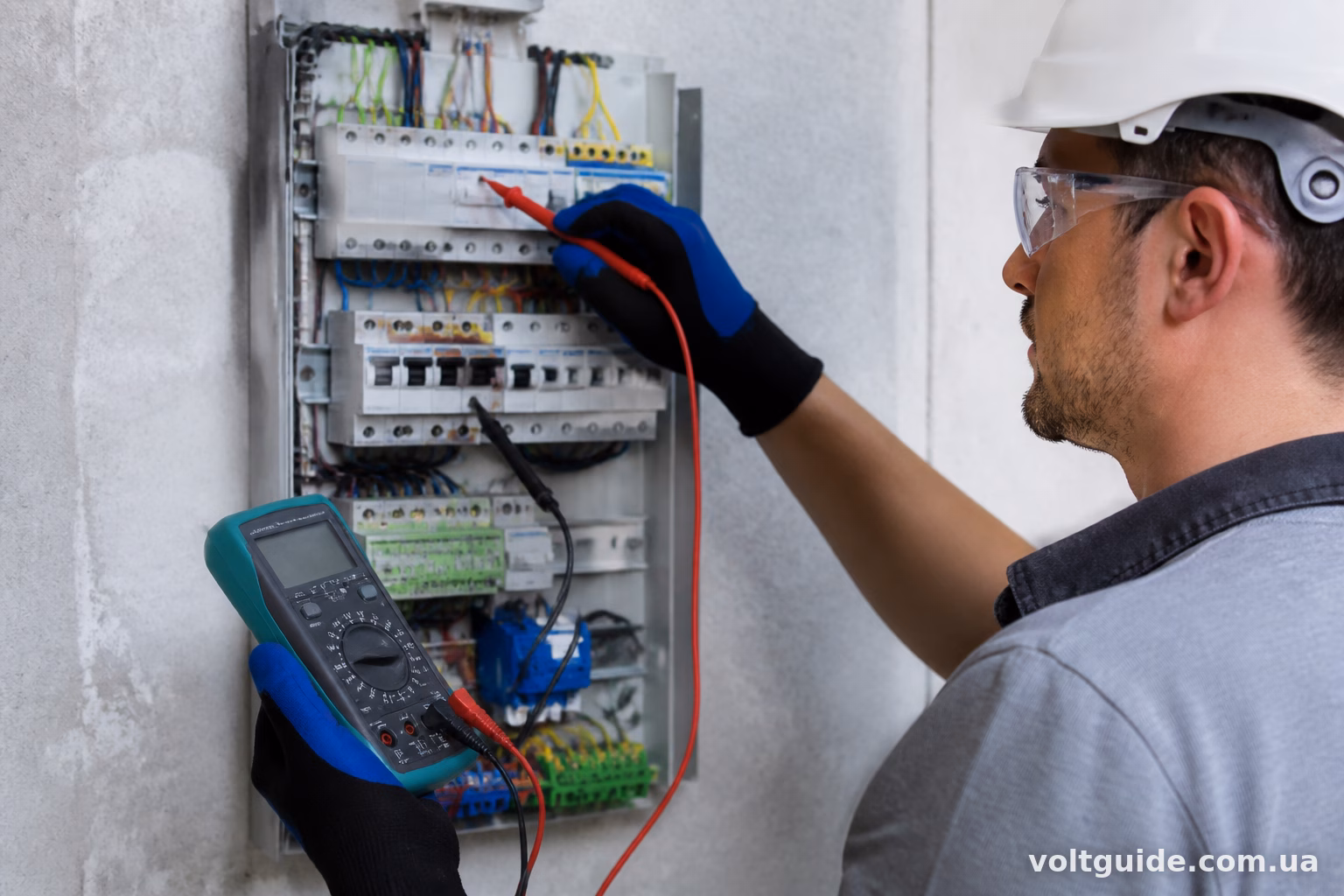

Які показники вважати нормою

Стандарт для побутової мережі — 220 В номінально, з допуском від 198 до 242 В (це ті самі ±10%). Для вимірювання фаза-земля ці цифри теж актуальні, за умови що заземлення виконане правильно і опір контуру в межах норми (зазвичай до 4 Ом для приватних будинків з власним контуром заземлення).

Якщо мультиметр показує:

210-235 В — все гаразд, заземлення працює як слід;
менше 190 В — можливий поганий контакт у заземлюючому провіднику, окислені клеми, обрив десь по трасі;
більше 250 В — рідкісний випадок, зазвичай пов’язаний з обривом нуля в мережі, коли фаза “перескакує” через сусідні кола;
нестабільні стрибки — найчастіше це погане з’єднання, вологість у щитку, або взагалі проблема з підстанцією, якщо таке спостерігається у всьому будинку.

Я стикався з ситуацією, коли в старій панельці показник фаза-земля був 40 В — виявилось, заземлюючий провідник просто не був підключений до основної шини, висів окремо. Формально розетка мала третій контакт, але реально він нікуди не вів.

Чому напруга може бути неправильною

Причин кілька, і вони банальніші, ніж здається на перший погляд.

Окислені або ослаблені контакти на шині заземлення — найпоширеніший варіант. З часом мідь окислюється, з’єднання втрачає провідність, і опір зростає. Візуально це може виглядати нормально, але реальний контакт вже поганий.

Обрив PE-провідника десь по трасі — від щитка до розетки. Буває через механічне пошкодження, гризунів (так, вони справді гризуть кабелі), або банально забутий провідник при ремонті, коли хтось “тимчасово” відключив землю і забув повернути назад.

Відсутність заземлення як такого — актуально для будинків старої забудови, де проводка ще з часів, коли третій контакт у розетках не був стандартом. У таких випадках вимірювання фаза-земля не має сенсу, поки не прокладено окремий заземлюючий контур.

Неправильно виконаний контур заземлення — коли опір розтікання струму перевищує норму через погану якість грунту, недостатню глибину заземлювачів або їх кількість. Тут вже потрібен окремий вимірювач опору заземлення (мегаомметр чи спеціальний прилад типу MRU), звичайний мультиметр таку деталь не покаже.

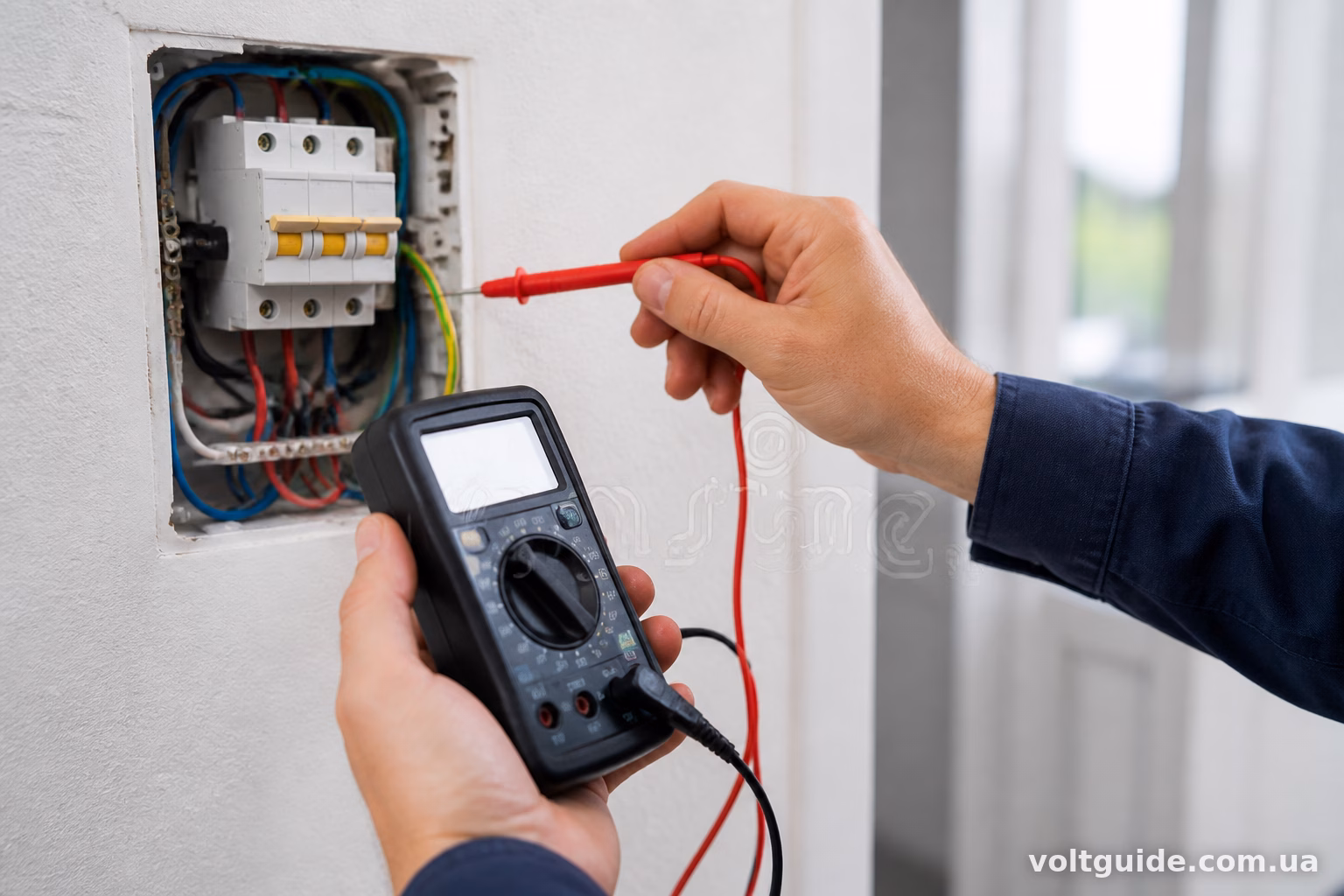

Заходи безпеки під час вимірювання

Мультиметр — прилад безпечний, якщо руки сухі, а щупи ізольовані. Але декілька правил варто тримати в голові завжди.

Не торкайтесь оголених частин щупів під час вимірювання під напругою — тримайте тільки за ізольовані ручки. Перевірте справність самих щупів перед роботою: тріщини в ізоляції — привід замінити їх, а не ризикувати.

Якщо працюєте в старому щитку без автоматів або з відкритими клемами — краще одягнути діелектричні рукавички, навіть якщо здається, що “і так нормально”. Струм 220 В сам по собі не смертельний за нормальних умов, але при вологих руках або поганому контакті з підлогою наслідки можуть бути серйознішими.

Уникайте вимірювань під час дощу чи високої вологості в приміщенні — особливо якщо щиток розташований у під’їзді чи на вулиці, як буває в приватних будинках.

Коротко підсумовуючи

Вимірювання напруги фаза-земля — проста, але показова процедура. За кілька хвилин можна зрозуміти, чи справне заземлення в квартирі або будинку, і чи не пора викликати електрика для ревізії щитка. Головне — правильно визначити фазу, тримати щупи за ізольовані частини та порівнювати отримане значення з нормою 220 В ±10%. Якщо цифри виходять за межі норми або скачуть — це вже не питання “само пройде”, а привід розібратись із проводкою до того, як щось серйозніше трапиться.
