Коли взагалі виникає потреба перевіряти реле напруги
Реле напруги — штука доволі надійна, але не вічна. Контакти всередині з часом підгорають, електроніка боїться перепадів і вологи в щитку, а деякі дешеві моделі просто не витримують обіцяних виробником параметрів. Якщо пристрій раптом перестав відключати навантаження при перекосі фаз, або навпаки — вирубає лінію без видимої причини хоч напруга в мережі нормальна, це перший привід взяти мультиметр і розібратися, що відбувається.
Часто плутають несправність самого реле з проблемою в проводці чи автоматі поруч. Тому перевірка мультиметром — це спосіб швидко зрозуміти, винне реле чи ні, без демонтажу половини щитка.

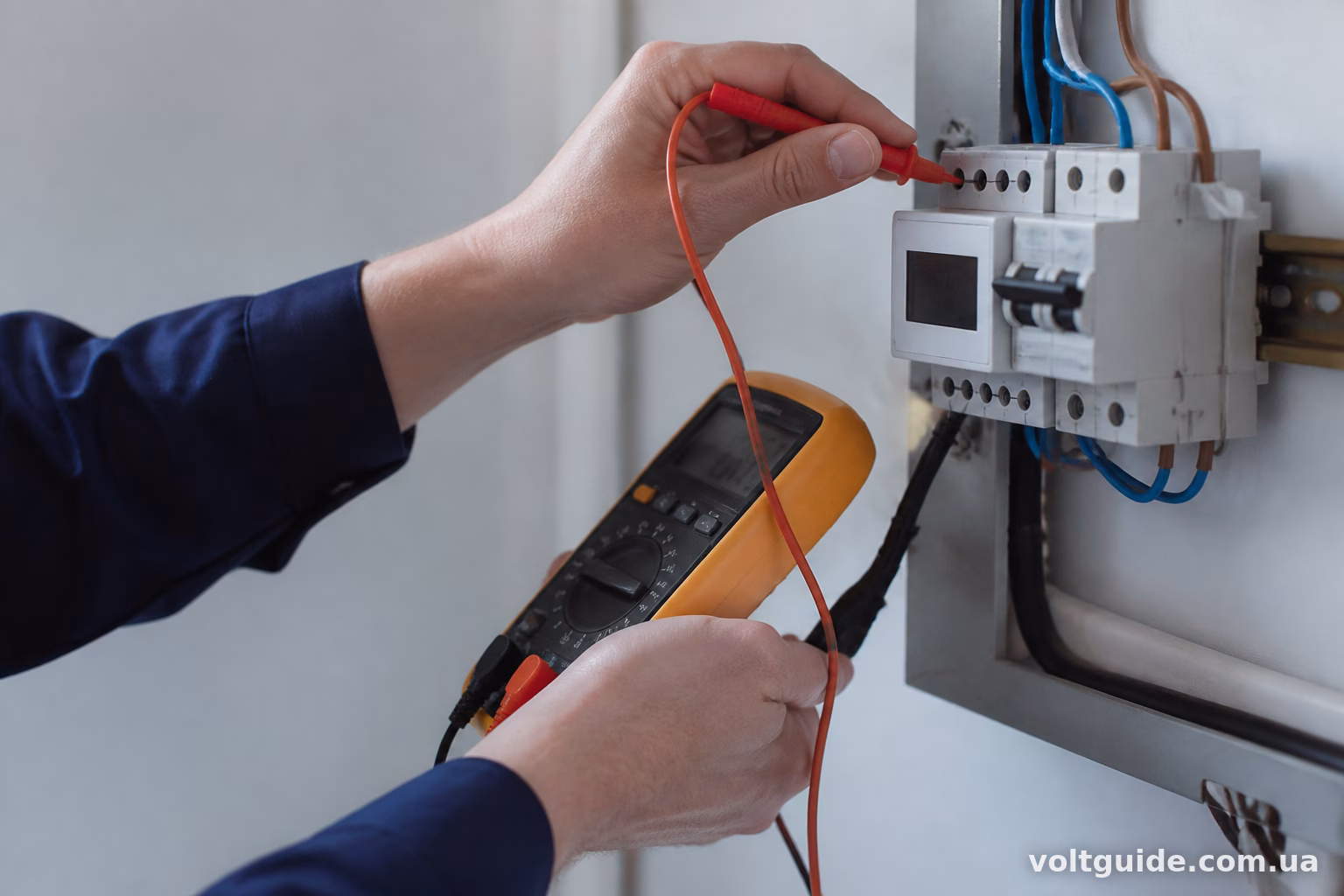

Що знадобиться для перевірки
Із інструменту — тільки мультиметр, бажано з функцією виміру змінної та постійної напруги, а також прозвінки з писком. Підійде звичайний побутовий типу DT-830 чи щось трохи серйозніше на кшталт UNI-T UT33C — принципової різниці для цієї задачі немає.
Додатково стане в пригоді:
- індикаторна викрутка;
- невеликий шматок дроту для імітації навантаження (не обов’язково, але зручно);
- документація на конкретну модель реле — у більшості виробників типу RM, Zubr, Digitop чи ТМ EKF на сайті лежать схеми підключення й таблиці контактів.
Без схеми теж можна впоратись, але з нею простіше зрозуміти, де вхід, де вихід, а де контакти управління котушкою.

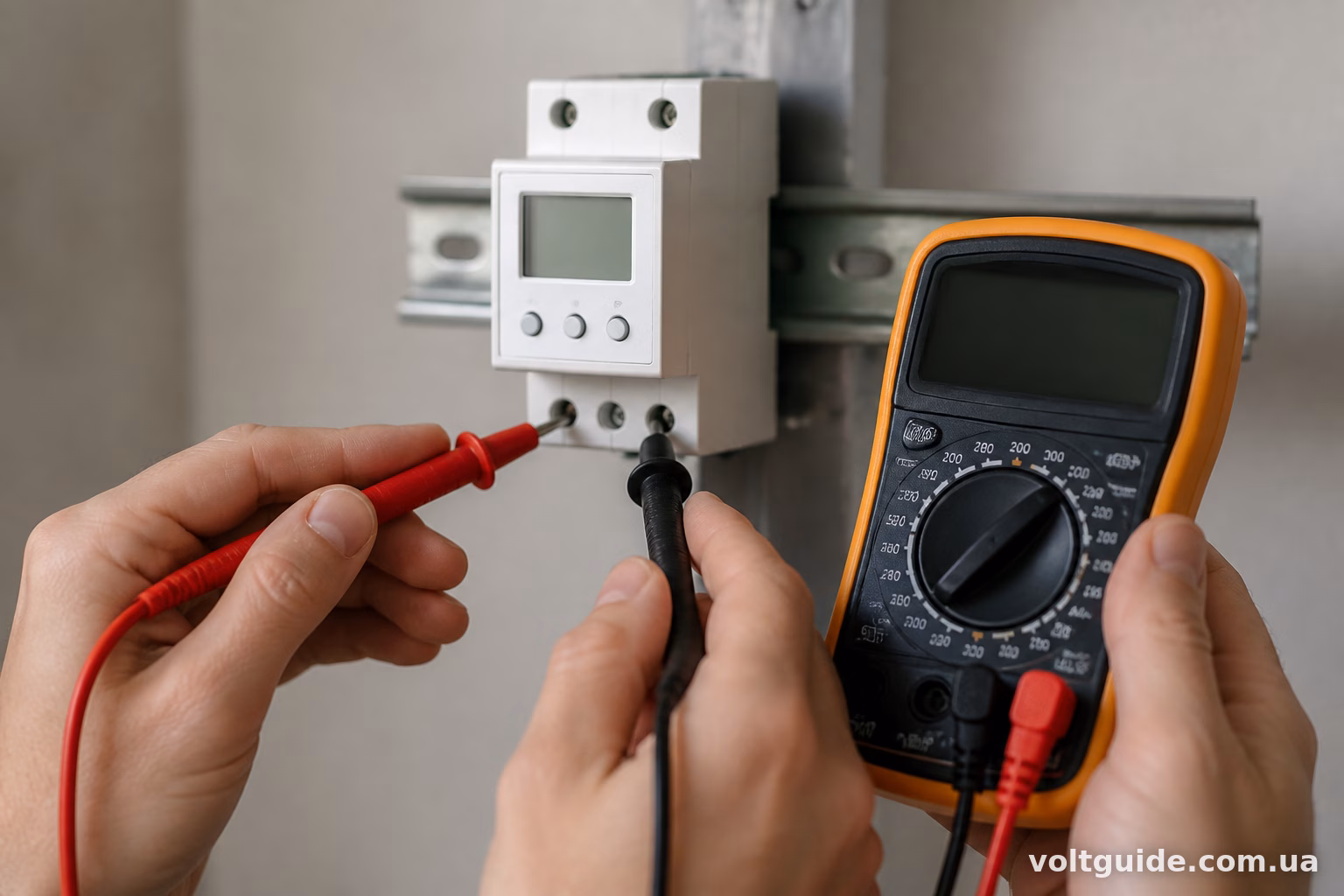

Перевірка напруги на вході реле
Перше, з чого варто почати — переконатись, що на реле взагалі приходить живлення. Знеструмлюйте щиток повністю, а потім вмикайте назад тільки для проведення виміру — це не той момент, де варто економити на обережності.
Мультиметр переводимо в режим виміру змінної напруги (символ ~V, діапазон 200 або 750, залежно від моделі). Щупи ставимо на клеми входу реле — зазвичай позначені N і L, або цифрами 1 і 2 в залежності від виробника. Якщо мультиметр показує близько 220-230В — з живленням все гаразд, проблема далі за схемою.
Якщо напруги немає взагалі — перевіряйте автомат перед реле, можливо спрацював він, а не саме реле винне у відключенні лінії.

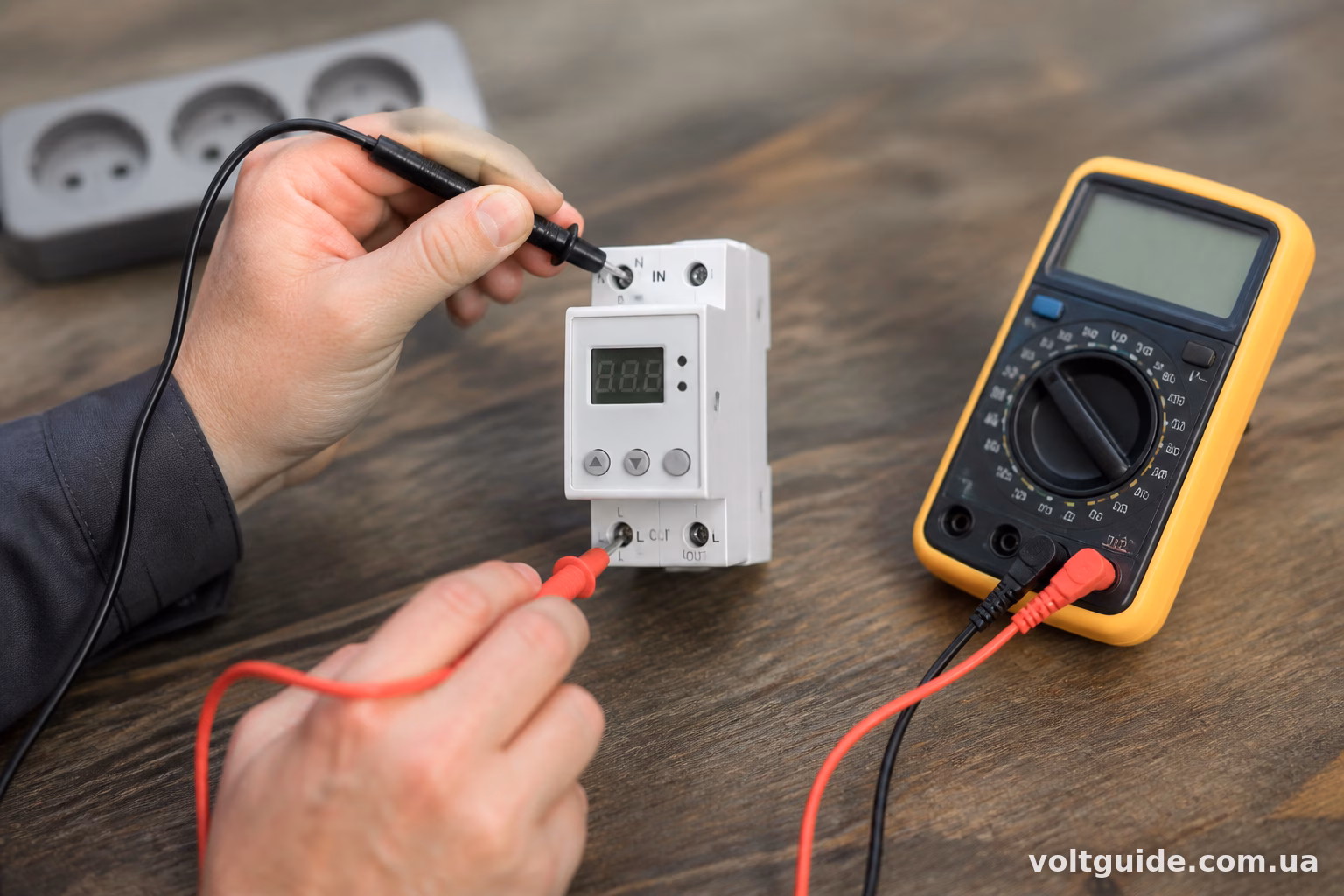

Перевірка вихідних контактів реле
Тут цікавіше. Реле напруги працює як своєрідний вимикач: коли параметри мережі в нормі — контакти замкнені і навантаження отримує живлення. Коли напруга виходить за встановлені межі — реле розмикає контакти.
Щоб перевірити цю логіку мультиметром:
- Знеструмте реле повністю (витягніть з мережі або відключіть автомат живлення).
- Переведіть мультиметр в режим прозвінки (значок діода або звукового сигналу).
- Прикладіть щупи до вихідних клем реле (тих, куди підключається навантаження).
- У справному реле за нормальної напруги на вході контакти повинні бути замкнені — мультиметр запищить або покаже опір близький до нуля.
Якщо реле знеструмлене повністю, у більшості моделей контакти розімкнені — це нормально, так і має бути, оскільки реле спрацьовує тільки при наявності контрольованої напруги.
Імітація аварійної ситуації
Ось тут перевірка стає трохи цікавішою і водночас вимагає обережності. Щоб перевірити, чи реле дійсно реагує на відхилення напруги, потрібно або дочекатись реального стрибка в мережі (що незручно і непередбачувано), або скористатись лабораторним автотрансформатором ЛАТР, якщо він у вас є під рукою.
Якщо ЛАТРа немає — можна орієнтуватись на налаштування самого реле. Більшість моделей мають регулятори порогів спрацювання (наприклад, нижній поріг 160В, верхній 250В). Тимчасово зменшіть поріг верхньої межі до значення, яке трохи нижче за поточну напругу в мережі — реле повинно спрацювати і розімкнути контакти протягом кількох секунд.
Мультиметром в цей момент перевіряєте вихідні клеми — якщо контакти розімкнулись, опір стане нескінченним (мультиметр покаже “1” або “OL” залежно від моделі приладу).
Після перевірки не забудьте повернути пороги в початкове положення, інакше реле може постійно спрацьовувати навіть при нормальній напрузі.
Перевірка обмотки та внутрішньої електроніки
Якщо реле старого типу з електромеханічним контактором всередині (не електронне), можна додатково прозвонити обмотку котушки. Опір зазвичай становить від кількох десятків до кількасот Ом, залежно від моделі. Обрив покаже нескінченний опір — це ознака того, що котушка згоріла і реле підлягає заміні, ремонтувати економічно недоцільно.
На електронних реле (а таких зараз більшість — Zubr, EKF Basic, Digitop DVR) внутрішня плата не піддається такій діагностиці мультиметром напряму. Тут перевірка обмежується входом, виходом і логікою спрацювання, описаною вище.

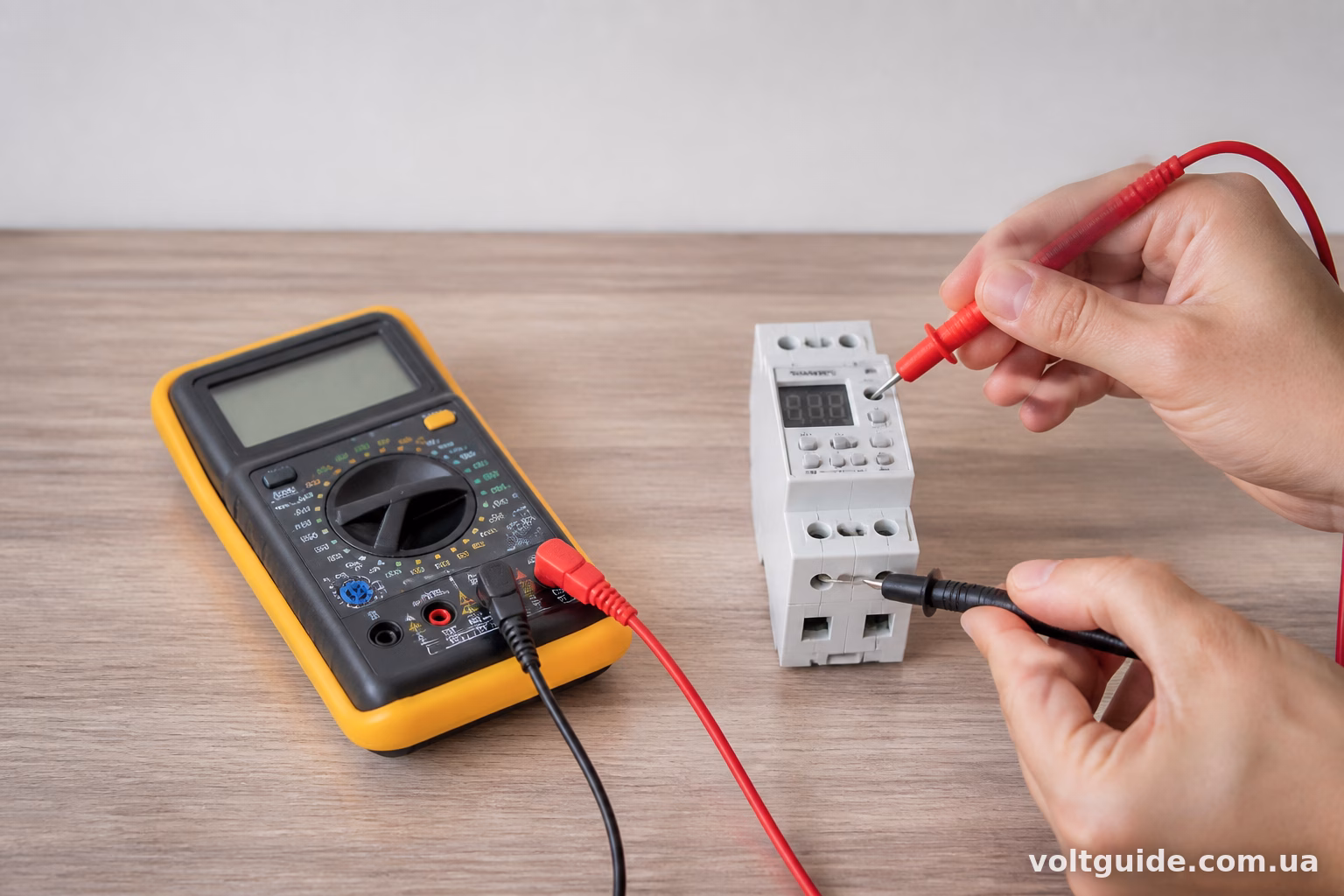

Типові несправності, які виявляє така перевірка
- Напруга на вході є, а на виході немає навіть при нормальних параметрах мережі — ознака внутрішньої несправності реле, найчастіше згорілий контактор або пробита електроніка.
- Реле не реагує на зміну порогів взагалі — можлива несправність плати керування, особливо якщо реле давно експлуатується в вологому приміщенні або гаражі.
- Контакти показують нестабільний опір, то замкнені, то ні при постукуванні по корпусу — класична ознака підгорілих чи окислених контактів, іноді допомагає розбирання і чистка, але частіше простіше замінити пристрій.
- Реле клацає, чути спрацювання реле всередині, а напруги на виході все одно немає — можливо, згоріли самі контакти механічно, хоча котушка ще робоча.
Кілька практичних нюансів
Не всі реле однаково зручно перевіряти без зняття з DIN-рейки. У деяких моделей клеми розташовані так, що щупи мультиметра ледь дотягуються — тут допомагає пара крокодилів або тонкі щупи-голки.
Ще момент — не плутайте нейтраль і фазу при підключенні щупів, особливо на реле з несиметричним розташуванням клем. Одна невдала спроба виміру напруги на землі замість фази — і показники будуть незрозумілі, хоча реле насправді справне.
Якщо є сумніви щодо власної кваліфікації в роботі з мережею 220В — краще звернутись до електрика. Перевірка мультиметром виглядає просто на папері, але помилка з фазуванням чи забута знеструмлена лінія може коштувати дорого, і мова не тільки про обладнання.
Підсумок
Перевірка реле напруги мультиметром — це послідовність із трьох простих кроків: перевірка вхідної напруги, перевірка стану вихідних контактів у нормальному режимі та імітація аварійної ситуації для оцінки реакції пристрою. Займає це хвилин п’ятнадцять-двадцять, якщо реле вже демонтоване або легко доступне на щитку. Головне — не забувати про знеструмлення перед фізичними маніпуляціями і повертати всі налаштування порогів у вихідне положення після тестів. Якщо реле не проходить хоча б один з етапів перевірки — найчастіше простіше і дешевше замінити його новим, ніж шукати майстра для ремонту копійчаного пристрою.
