Заземлення — це та річ, яку перевіряють тільки тоді, коли щось почало битися струмом або пробиває корпус пральної машини. Мультиметр тут не ідеальний інструмент, але для базової діагностики він цілком підходить. Розберемось, що можна виміряти, а що — ні, і як не наробити помилок.
Що мультиметр покаже, а що — ні
Одразу варта чесність: повноцінно перевірити якість заземлення побутовим мультиметром не вийде. Для цього існують спеціальні прилади — вимірювачі опору заземлення (типу MRU-200 або аналогічні), які пускають в контур тестовий струм і рахують реальний опір розтіканню в землі.
Мультиметр же дасть відповідь на простіше питання: чи є взагалі контакт між заземлюючим провідником розетки і землею, чи є напруга там, де вона мала б бути, і чи не переплутана фаза з нулем. Для домашньої перевірки “працює/не працює” цього зазвичай достатньо.

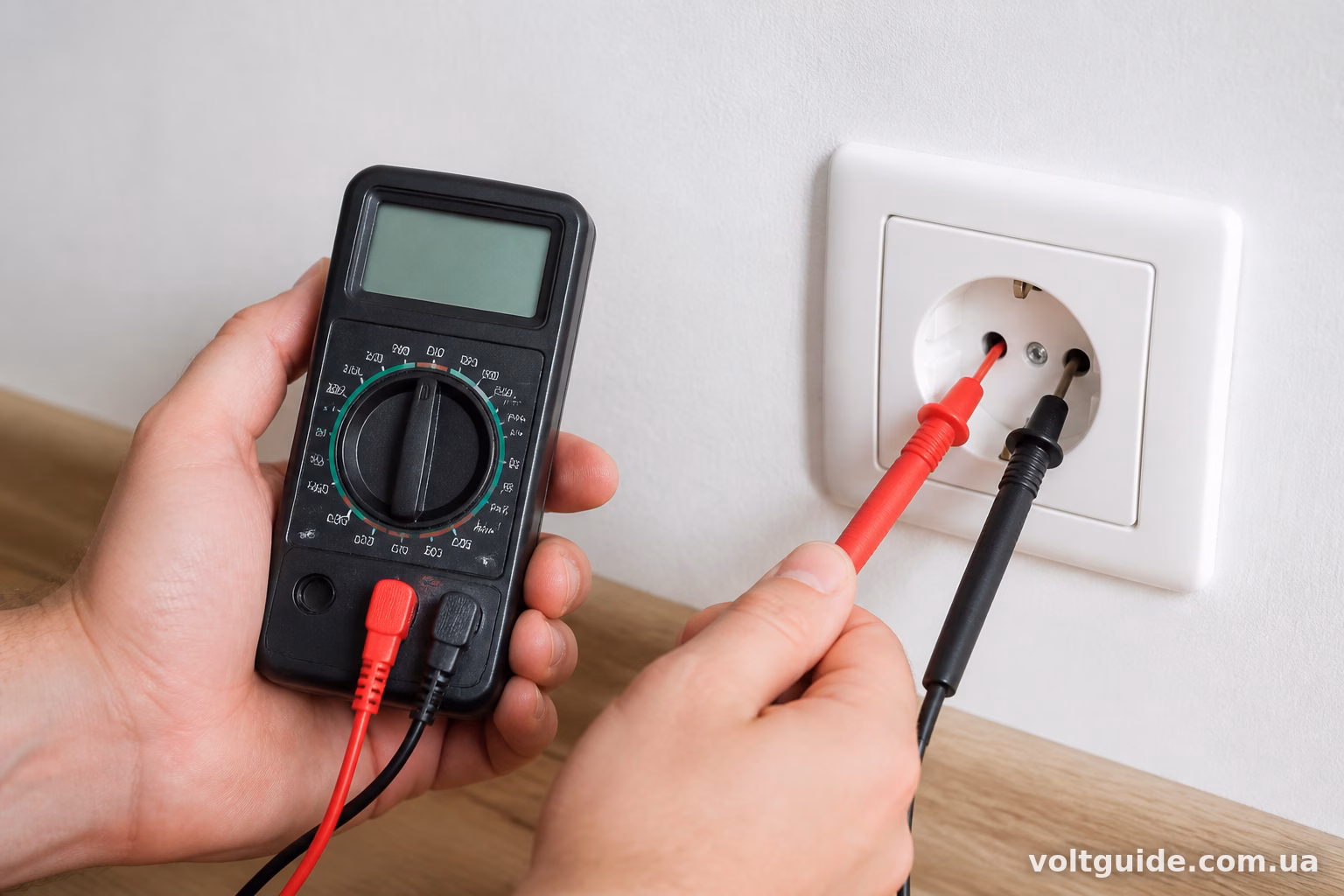

Що знадобиться
- Мультиметр (підійде навіть найпростіший, за 300-400 грн)
- Індикаторна викрутка — не обов’язково, але зручно
- Доступ до розетки або щитка
- Трохи уваги, бо працюємо з мережею 220В
Перед початком переведіть мультиметр у режим вимірювання змінної напруги (позначка ACV або ~V), діапазон виставте на 200 або 750, залежно від моделі приладу.
Перевірка напруги між фазою і землею

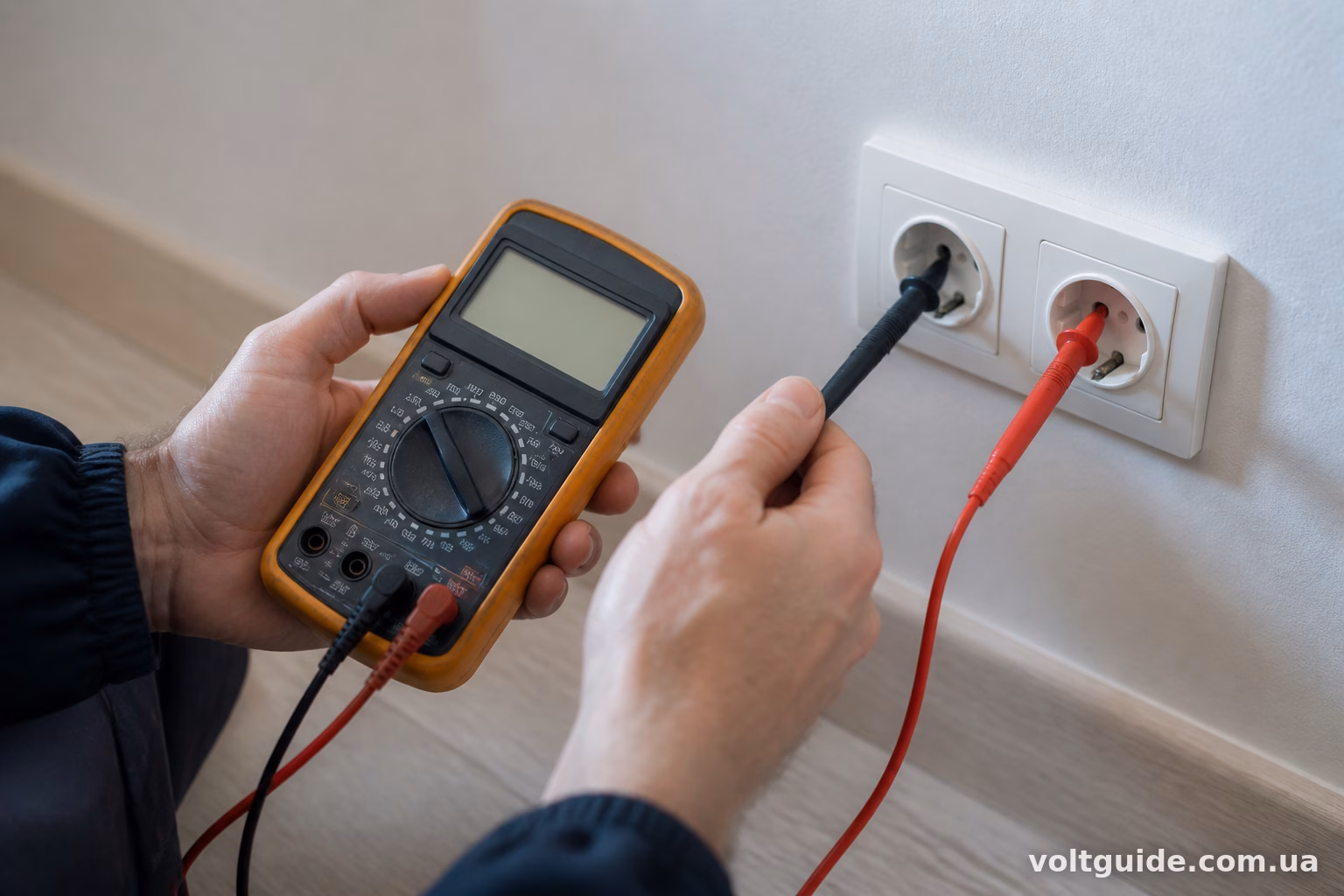

Це найпростіший і найпоширеніший спосіб. Беремо два щупи мультиметра, один встромляємо в лівий контакт розетки (зазвичай це фаза), другий — у заземлюючий контакт (той, що зверху або збоку, залежно від типу розетки).
Якщо заземлення справне, прилад покаже напругу приблизно 220В — так само, як між фазою і нулем. Невелике відхилення в межах 5-15В — нормальне явище, мережа рідко буває ідеальною.
Тепер міняємо щупи: один у нуль, другий у заземлення. Тут напруга має бути близькою до нуля — від 0 до 2-3В. Якщо бачите щось на кшталт 50-100В — це вже дзвіночок, що щось не так з підключенням нуля або землі переплутані місцями.
Трапляється ситуація, коли між фазою і “землею” напруга є, а між нулем і “землею” теж є значна напруга. Це класична ознака того, що замість реального заземлення в розетку заведений просто ще один провід нуля або в щитку переплутані шини PE та N. Небезпечна річ, бо на дотик усе виглядає нормально, а от при пробої ізоляції на корпусі приладу може з’явитися повна фазна напруга.

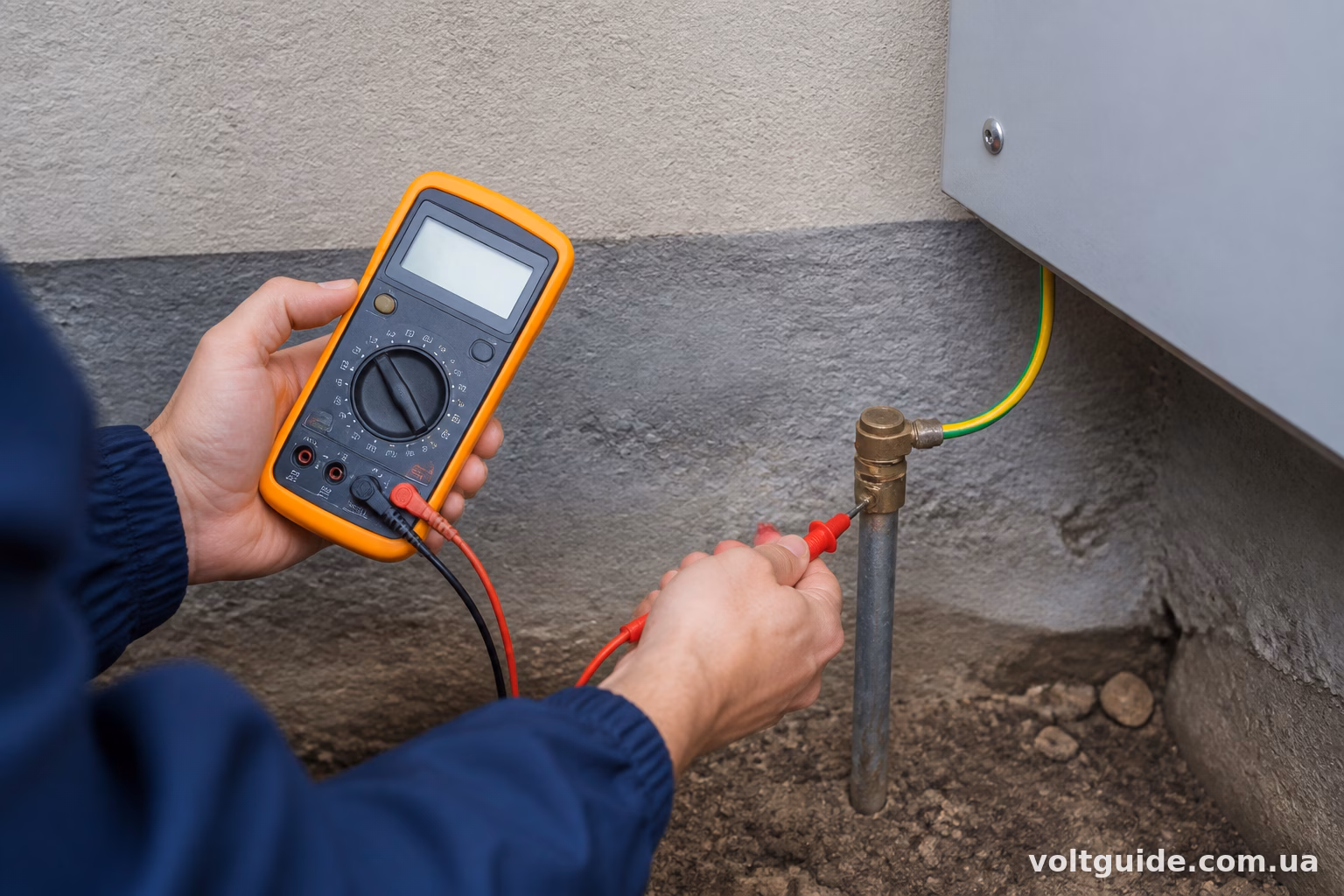

Перевірка на обрив і цілісність провідника
Якщо потрібно перевірити, чи не обірваний заземлюючий провідник десь по трасі — від розетки до щитка, — використовуємо режим прозвонки (значок діода або звукового сигналу на мультиметрі).
Спочатку знеструмлюємо лінію повністю — вимикаємо автомат. Це критично важливо, бо перевіряти прозвонкою під напругою не можна, спалите прилад або отримаєте невірний результат.
Далі:
- Один щупом торкаємось контакту заземлення в розетці.
- Другий щуп прикладаємо до шини PE в щитку (або до заведомо заземленого металевого елемента — труби опалення, якщо вона реально йде в землю, а не через пластикові вставки).
- Якщо мультиметр пищить або показує опір, близький до нуля (0-2 Ом) — провідник цілий.
- Якщо показує безкінечність (OL, 1 або відсутність звуку) — десь обрив.
Обрив часто ховається в місцях з’єднань — в розподільних коробках, де жили скручені “на швидку руку”, або в клемах розеток, де гвинт з часом розхитався і контакт погіршився. Особливо це стосується старих будинків, де заземлення взагалі організовували “по факту” — через трубу або через саморобний контур.
Перевірка опору контуру заземлення (наближено)
Якщо у вас приватний будинок і власний контур заземлення (штирі, забиті в землю), то оцінити його якість мультиметром можна лише дуже приблизно.
Метод такий: беремо два електроди, один — це наш основний контур, другий забиваємо в землю метрів за 5-10 від першого, у вологому місці. Вимірюємо опір між ними в режимі омметра. Якщо значення в межах 4-10 Ом — контур більш-менш пристойний. Якщо мультиметр показує сотні Ом або взагалі не реагує — контур поганий, струм в землю не йде так, як треба.
Але тут треба розуміти обмеження: побутовий мультиметр не розрахований на точні вимірювання низьких опорів у ґрунті, він дає лише орієнтир. Для акту введення в експлуатацію або для серйозного об’єкта (будинок з великою потужністю, гараж з обладнанням) варто викликати електролабораторію — вони зроблять заміри спеціальним приладом і видадуть протокол.

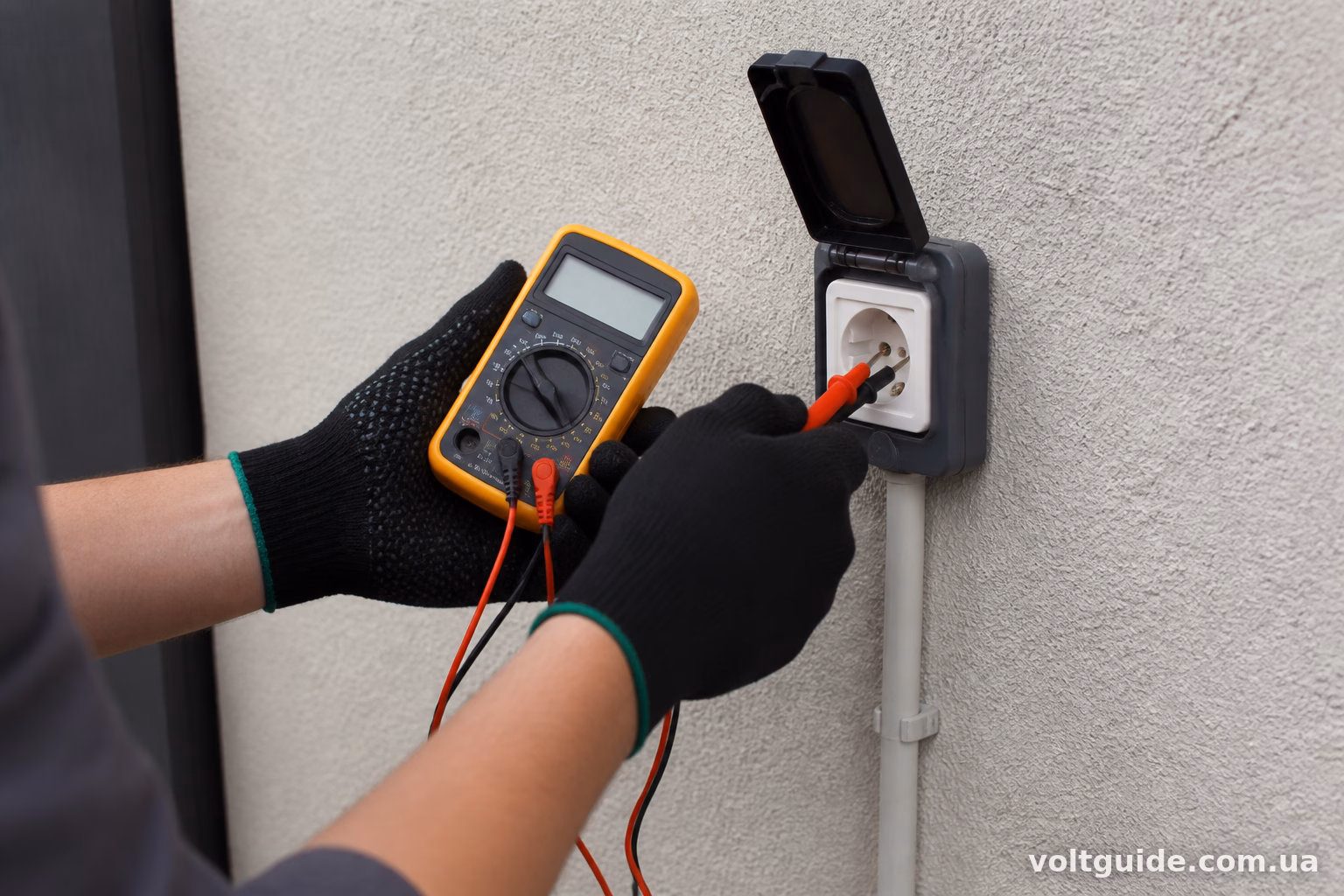

Типові помилки при перевірці
Найчастіша помилка — плутанина, який контакт у розетці фаза, а який нуль. У наших розетках це не стандартизовано жорстко, тому краще спочатку визначити фазу індикаторною викруткою, а вже потім робити виміри мультиметром.
Друга проблема — вимірювання на розетках старого зразка без заземлюючого контакту взагалі. Якщо розетка двоконтактна (євророзетка без “вусів”), то заземлення там фізично немає, і перевіряти нічого. Це не помилка мультиметра, а особливість проводки — типова ситуація для будинків радянської забудови, де заземлення просто не передбачали.
Ще один нюанс: якщо в квартирі стоїть УЗО (пристрій захисного відключення) і при перевірці заземлення воно раптом вибиває — це нормально. УЗО реагує на витік струму, а при тестуванні мультиметром іноді виникає невеликий струм витоку через сам прилад. Не панікуйте, просто увімкніть автомат назад і продовжуйте роботу обережніше, тримаючи щупи стабільно.
Коли варто викликати електрика
Мультиметр — інструмент для швидкої діагностики, не для видачі висновків. Якщо ви виявили:
- напругу на корпусі побутової техніки;
- значну напругу між нулем і землею (більше 10-15В);
- відсутність контакту в лінії заземлення;
- підозру, що фаза і нуль переплутані в щитку,
— це привід не продовжувати експерименти самому, а звернутись до електрика. Особливо якщо йдеться про щиток багатоквартирного будинку — там самостійне втручання ще й формально заборонене, і можна нашкодити не тільки собі, а й сусідам по стояку.
Заземлення — це не та деталь, на якій варто економити час чи довіру. Перевірка мультиметром допомагає зрозуміти загальну картину за 10 хвилин, без виклику фахівця та без витрат. Але якщо результати насторожують — краще перестрахуватись і зробити повноцінний замір спеціальним приладом. Ціна помилки тут — це не перегорілий запобіжник, а реальна небезпека ураження струмом.
