Навіщо взагалі перевіряти нуль
Нуль — це робочий провідник, по якому струм повертається назад до трансформатора підстанції. Якщо з ним щось не так, побутова техніка може почати “битися” струмом, лампочки — блимати або горіти яскравіше звичайного, а холодильник — раптово згоріти після того, як сусід увімкнув потужну зварку. Це не міські легенди, а цілком реальні наслідки обриву нуля або поганого контакту в щитку.
Мультиметр — найпростіший інструмент, яким можна перевірити стан нульового провідника без виклику електрика. Головне — розуміти, що саме ви міряєте і навіщо.

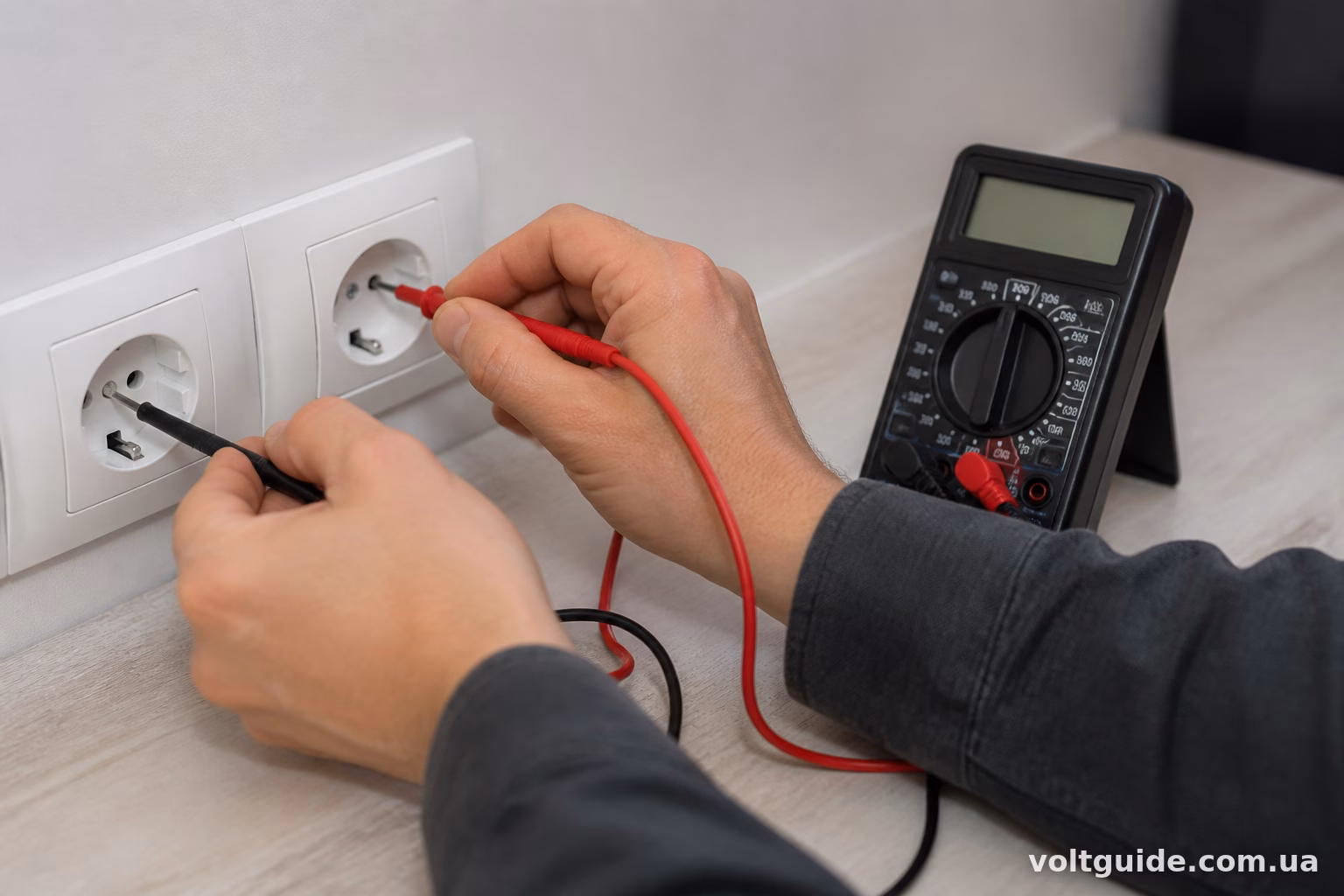

Що знадобиться для перевірки
Достатньо звичайного цифрового мультиметра, розрахованого на вимір змінної напруги до 250-400В. Підійде будь-яка модель — хоч бюджетний DT-830, хоч більш серйозний UNI-T чи Fluke. Різниця лише в точності показів та захисті самого приладу.
Перед початком роботи:
- переведіть перемикач мультиметра в режим виміру змінної напруги (позначається як ACV або просто V з хвилястою лінією);
- виберіть діапазон вище 250В, якщо прилад не автоматичний;
- перевірте щупи — вони мають бути цілими, без тріщин на ізоляції.
Окремо раджу мати індикаторну викрутку під рукою. Вона не замінить мультиметр, але допоможе швидко зорієнтуватися, де фаза, а де нуль, перш ніж лізти з двома щупами.
Як визначити, де фаза, а де нуль
Спершу треба знайти сам нуль серед проводів. У розетці це зазвичай лівий контакт (якщо дивитися спереду), але покладатися на “зазвичай” не варто — краще перевірити.
Візьміть індикаторну викрутку і по черзі торкніться контактів розетки або клем на автоматі. Там, де лампочка на викрутці засвітиться — фаза. Де не світиться — нуль (за умови, що з ним усе гаразд). Якщо ж лампочка блимає на обох контактах або не блимає взагалі — це вже сигнал, що нуль “гуляє” і його точно варто перевірити мультиметром.

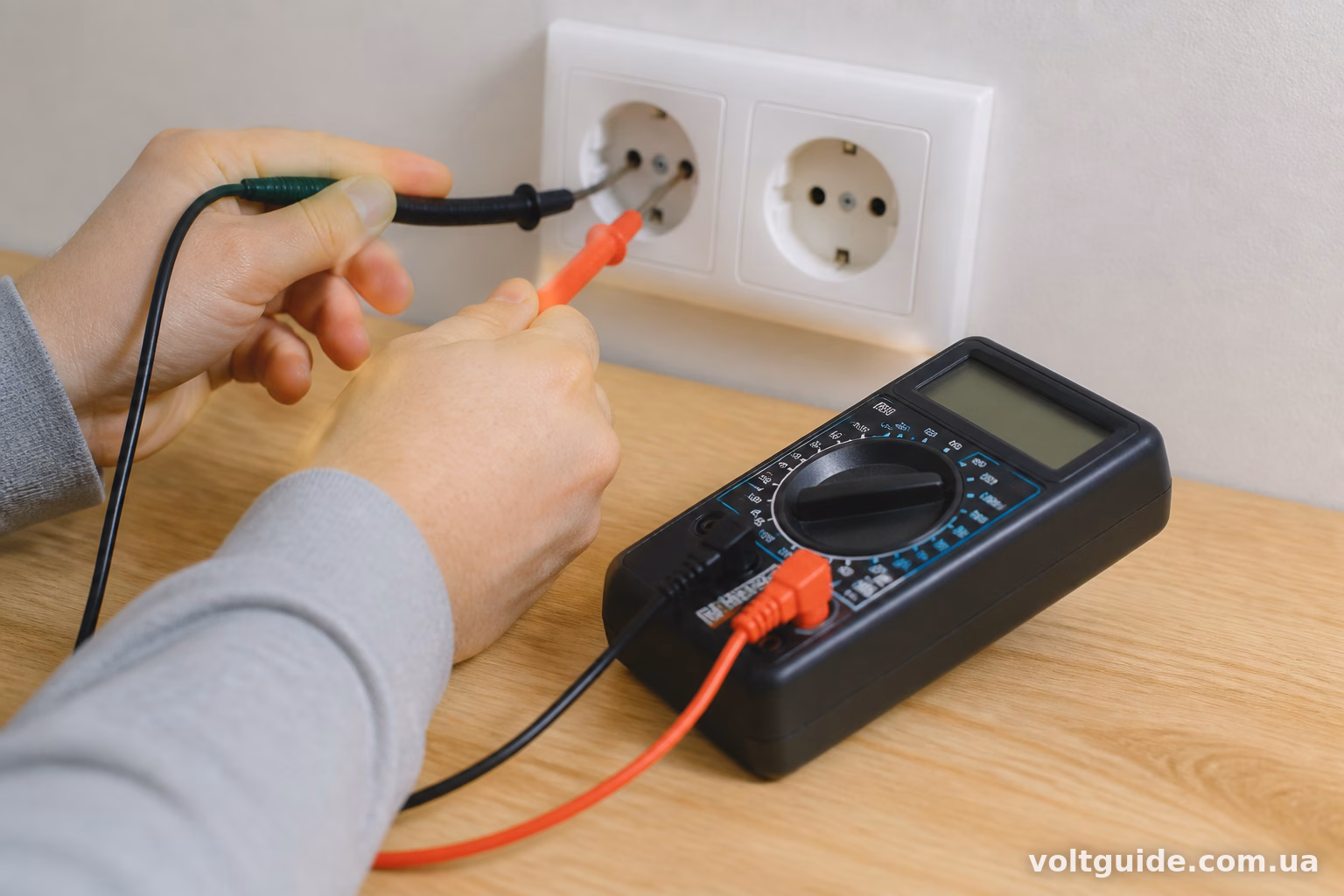

Перевірка напруги між фазою і нулем
Це базова перевірка, яку роблять першою.
Вставте один щуп мультиметра у фазний контакт розетки, другий — у нульовий. На дисплеї має з’явитися значення в діапазоні приблизно 210-230В. Якщо у вас однофазна мережа стандарту 220В — це норма.
Якщо показує 0 або значення “стрибає” — це вже проблема. Причин може бути кілька: обрив нуля десь по лінії, поганий контакт у розподільній коробці, окислені клеми в щитку під’їзду (це особливо часто зустрічається в старих панельних будинках, де щитки не ремонтували десятиліттями).
Перевірка нуля відносно землі
Тут цікавіше. Якщо у вас є заземлення (третій провідник, PE), можна перевірити напругу між нулем і землею.
В ідеалі показник має бути близьким до нуля — від 0 до 2-3 вольт. Це вважається нормою, невеликі відхилення пояснюються падінням напруги на самому нульовому проводі через навантаження в мережі.
Якщо ж мультиметр показує 10, 20 чи навіть 50 вольт між нулем і землею — це вже тривожний дзвіночок. Найчастіше це вказує на:
- обрив нульового провідника десь на ділянці до вашого щитка;
- поганий контакт у нульовій шині щитка (часто буває, коли шину перетягнули “на око” ще при монтажі);
- проблеми з нулем на підстанції або по стовпах — таке трапляється у приватному секторі, де лінія старого зразка на голих алюмінієвих проводах.
До речі, саме через такі перепади багато людей ставлять реле напруги — воно якраз відключає навантаження, коли фазна напруга виходить за межі норми через проблеми з нулем.
Перевірка фази відносно землі
Ще одна корисна перевірка — між фазою і землею. Тут значення має бути практично таким же, як між фазою і нулем — тобто ті самі 220-230В.
Якщо між фазою і землею напруга є, а між фазою і нулем її немає або вона сильно занижена — це майже стовідсотково вказує на обрив саме нульового провідника. Земля в такому випадку “працює” як своєрідний орієнтир для порівняння.

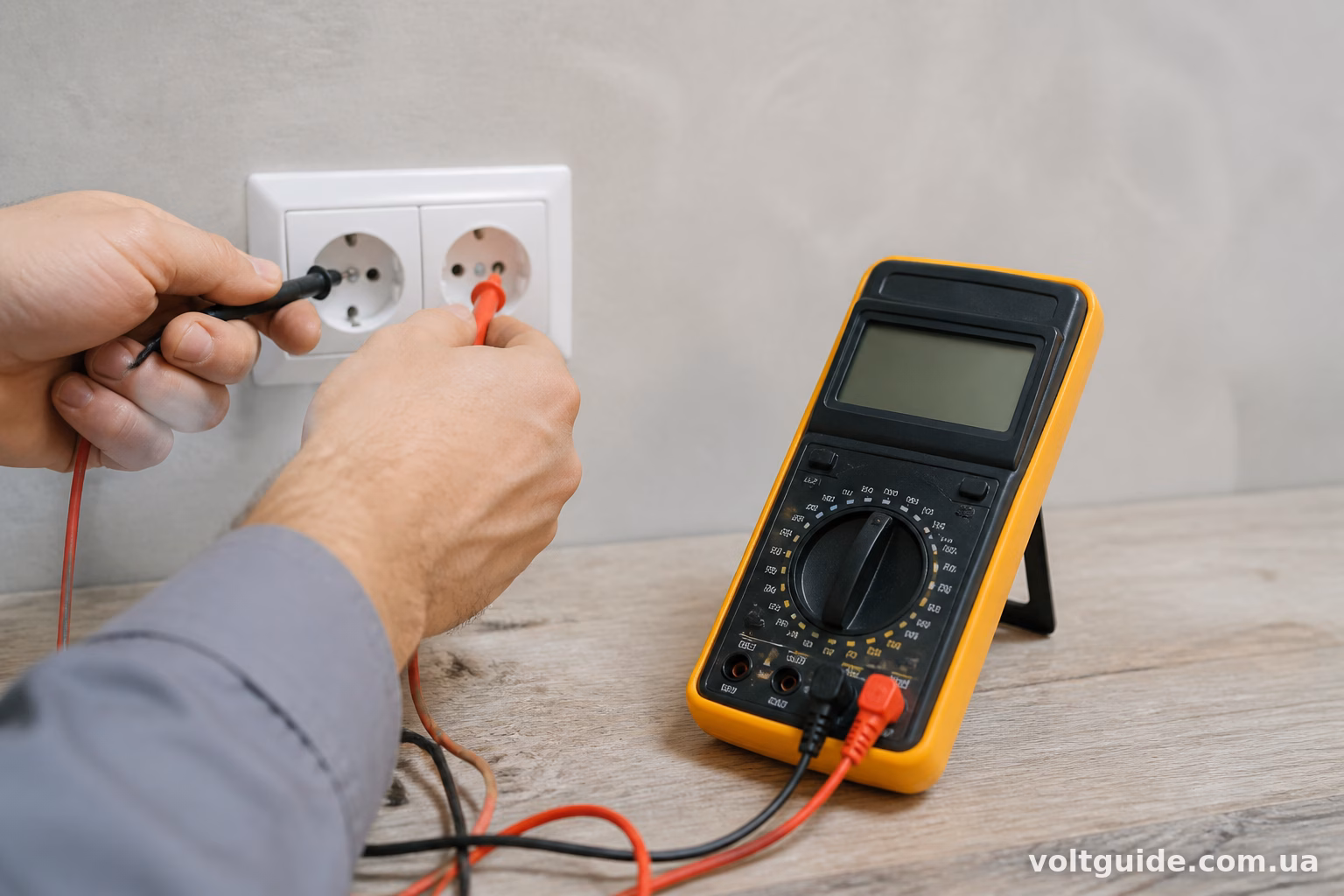

Прозвонка нуля на обрив
Окремий спосіб перевірки — не вимір напруги, а прозвонка ланцюга. Це роблять, коли підозрюють, що нуль десь фізично обірваний, а не просто “просідає”.
Важливо: прозвонку роблять тільки на знеструмленій ділянці! Ніколи не перемикайте мультиметр у режим прозвонки чи виміру опору, якщо на лінії є напруга — це виведе прилад з ладу, а в гіршому випадку створить коротке замикання.
Порядок дій:
- Вимкніть автомат, що живить перевірювану ділянку.
- Переконайтесь індикаторною викруткою, що напруги немає.
- Переведіть мультиметр у режим прозвонки (значок динаміка або діода).
- Один щуп прикладіть до нульової клеми на початку ділянки (наприклад, у щитку), другий — до нульового контакту в кінці (у розетці).
- Якщо прилад пищить або показує близький до нуля опір — провідник цілий. Якщо показує “1” або нескінченність (OL) — є обрив.
Цей спосіб зручний, коли треба знайти конкретне місце обриву в довгій лінії, наприклад, у приватному будинку від щитка до湖 гаража чи літньої кухні.
Типові ситуації, коли перевірка нуля рятує техніку
У багатоквартирних будинках старого фонду нерідко трапляється так званий “відгорілий нуль” на загальному щитку під’їзду. Наслідок — на одних квартирах напруга падає до 150-160В, на інших підскакує до 250-270В. Техніка в других квартирах горить буквально за лічені хвилини.
У приватному секторі ситуація схожа, тільки причина частіше в алюмінієвих скрутках на СІП-кабелі або окислених клемах на опорі. Перевірка мультиметром між фазою-нулем і нулем-землею — перший крок до розуміння, чи винен ваш власний щиток, чи проблема ще на лінії до будинку.
Якщо після всіх замірів виявляється, що нуль у нормі всередині квартири, а проблема зовні — тут вже без виклику електромереж або власного електрика не обійтись. Мультиметр допоможе тільки локалізувати проблему, а не усунути обрив на стовпі.
Що важливо пам’ятати про безпеку
Робота з напругою мережі — це не жарти, навіть якщо мова йде просто про вимір мультиметром. Кілька правил, які не варто ігнорувати:
- ніколи не тримайте щупи мокрими руками;
- не торкайтесь металевих частин щупів під час виміру напруги;
- якщо є сумніви щодо справності проводки — краще спочатку знеструмити, а вже потім розбиратися;
- за наявності бодай найменшого запаху гару в щитку — негайно відключайте ввідний автомат і не експериментуйте.
Мультиметр — прилад простий у використанні, але помилки при роботі з напругою мережі можуть коштувати дорого, і йдеться не тільки про зіпсований прилад.
Перевірка нуля мультиметром — процедура, яку реально освоїти за 10-15 хвилин, навіть не маючи спеціальної освіти. Головне — розуміти логіку вимірів: фаза-нуль показує робочу напругу, нуль-земля виявляє проблеми з самим нульовим провідником, а прозвонка на знеструмленій лінії допомагає знайти фізичний обрив. Якщо хоч один з показників виходить за межі норми — це привід копати глибше, а не сподіватися, що “само пройде”.
