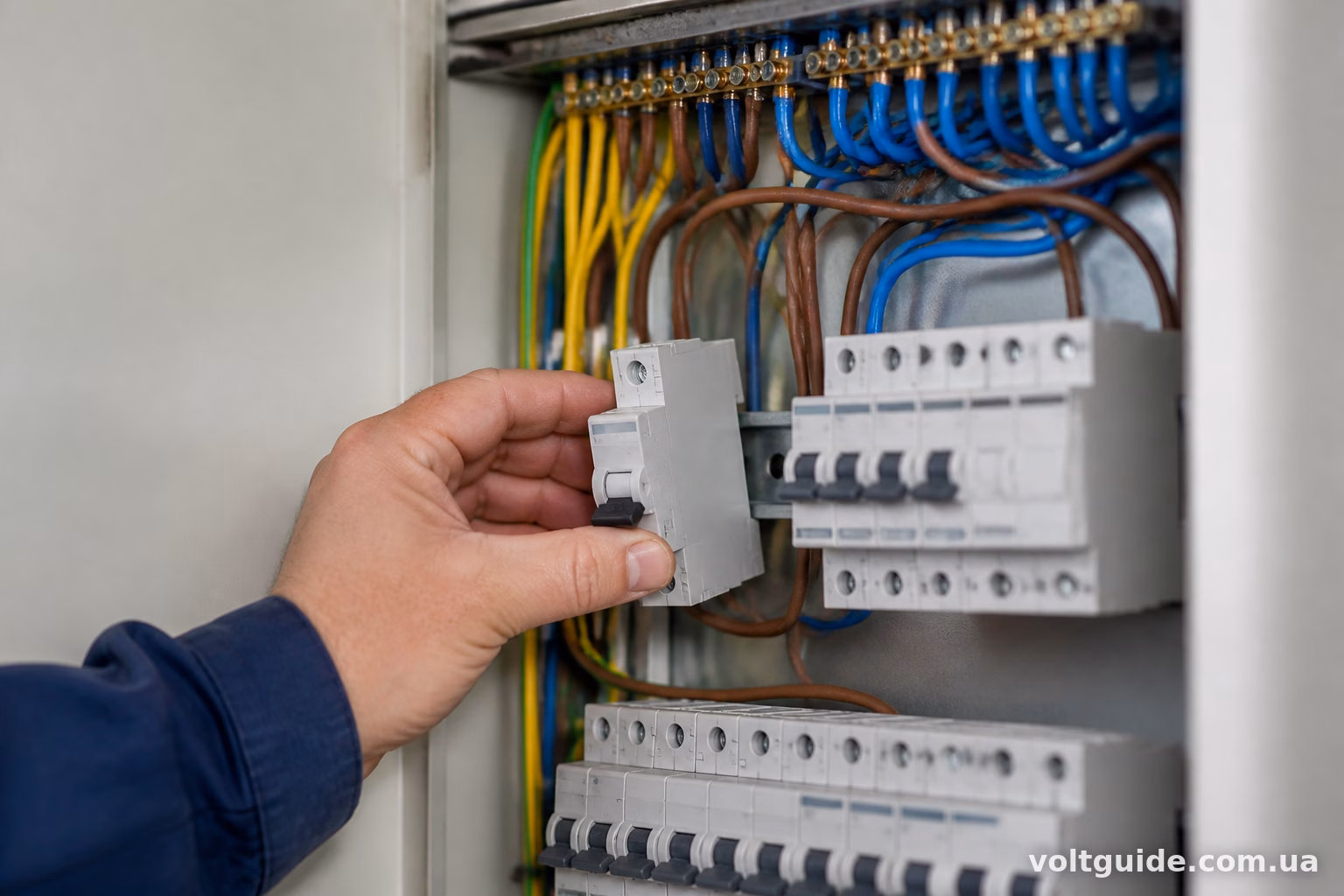

Обрив нуля — це не просто “немає світла в розетці”. Це ситуація, коли на фазних проводах різних груп навантаження виникає різна напруга — десь 380В замість 220В, десь 40В. Холодильник згорає за секунди, лампочки спалахують і лопаються, телевізор перетворюється на дороге сміття. І все це відбувається одночасно, без попередження.
Проблема характерна для старих будинків з мережею TN-C, де нульовий і захисний провідники об’єднані в один. У приватному секторі та в старих п’ятиповерхівках це трапляється регулярно — обірвався провід на стовпі, згнило з’єднання в розподільчій коробці, окислився контакт у щитку під’їзду.
Чому взагалі обривається нуль
Найчастіша причина — старі алюмінієві проводи. Алюміній з часом окислюється, контакти “розсихаються”, особливо в місцях скруток. Одного дня контакт просто перестає проводити струм.
Друга причина — механічне пошкодження. Обрізали кабель екскаватором, обірвало провід льодом чи гілкою дерева, гризуни погризли ізоляцію під землею.
Третя — банальна недбалість монтажників. Слабко затягнутий гвинт у клемнику, погана скрутка, неякісна опресовка гільзою. Через рік-два вібрація та нагрів роблять своє.
У багатоквартирних будинках часто винен загальний нуль на весь під’їзд або навіть на кілька під’їздів. Один сусід щось накрутив у щитку — і напруга “гуляє” по всьому стояку.

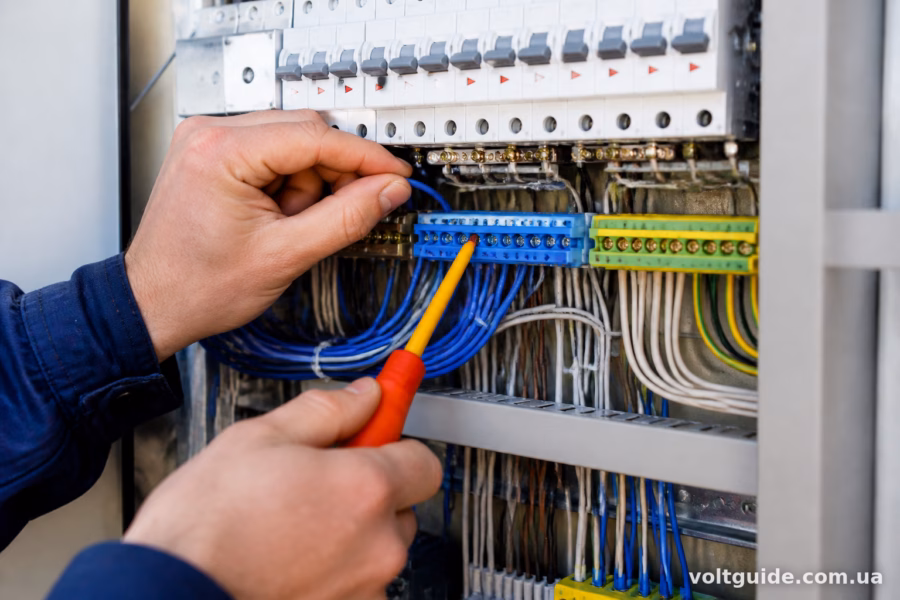

Чому звичайні автомати тут не рятують
Автоматичний вимикач реагує на перевантаження і коротке замикання. При обриві нуля струм через фазу може навіть зменшитись — автомат просто не побачить проблеми і не спрацює.
УЗО теж не панацея. Пристрій захисного відключення контролює витік струму на землю, а не стрибки напруги. Якщо у вас підвищилась напруга через обрив нуля, але витоку немає — УЗО мовчить, а техніка вже горить.
Тому єдиний реальний спосіб захиститися — це реле контролю напруги.
Реле напруги: як це працює
Реле напруги — прилад, який постійно вимірює напругу в мережі і відключає навантаження, якщо значення виходить за встановлені межі. Типові налаштування: нижня межа 175-190В, верхня — 240-250В.
Принцип простий: щойно напруга через обрив нуля підскочила до 280-350В, реле за долі секунди розмикає контакти і знеструмлює квартиру повністю. Через кілька секунд чи хвилин (залежить від налаштувань затримки повторного включення) реле перевіряє напругу знову — якщо все в нормі, вмикає навантаження назад.
Популярні моделі на українському ринку — Zubr D63t, РН-113, УЗМ-51М, EL-11, Digitop Din-U. Різниця переважно в струмовому навантаженні (16А, 32А, 40А, 63А, 100А) та наявності додаткових функцій типу дисплея, звукової сигналізації, регулювання затримок.
Для квартири зазвичай достатньо реле на 32-40А, для приватного будинку з електроплитою чи котлом краще брати від 63А.

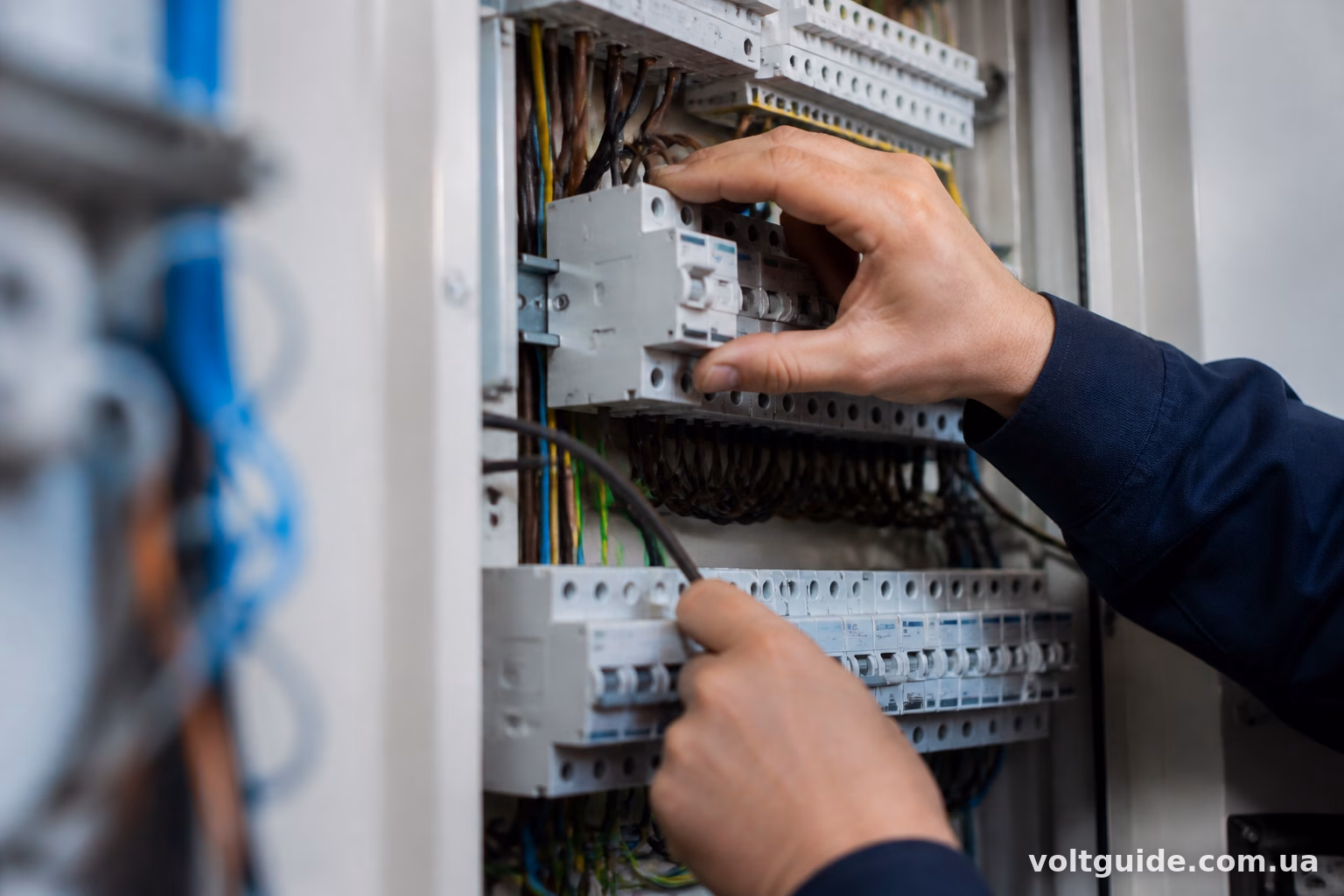

Куди ставити реле напруги
Правильне місце — одразу після вступного автомата, до всіх групових автоматів на квартиру чи будинок. Тобто реле має захищати все навантаження цілком, а не окрему групу.
Схема підключення виглядає так:
- вступний кабель заходить на вступний автомат;
- далі фаза йде на вхід реле напруги;
- з виходу реле фаза розходиться на групові автомати;
- нуль проходить транзитом через нульову шину, реле нуль не комутує.
Важливий нюанс: реле розриває тільки фазу. Це нормально, так і має бути. Розривати нуль контактором чи реле — погана практика, це може створити небезпечну ситуацію з “фантомним” нулем через нейтральний провідник сусідніх споживачів.
УЗО чи диференціальний автомат разом з реле
Реле напруги вирішує проблему стрибків напруги, але не захищає від витоку струму на землю чи від ураження людини електричним струмом. Тому в грамотному щитку завжди стоїть зв’язка: вступний автомат — реле напруги — УЗО або диференціальні автомати на групи.
Порядок такий, щоб реле напруги стояло першим після ввідного автомата, а вже за ним — УЗО на групи освітлення, розеток, кухні. Так при обриві нуля спочатку відпрацює реле і повністю знеструмить лінію, захистивши техніку від перенапруги.
Стабілізатор напруги — чи замінить він реле
Ні, не замінить, хоча плутанина трапляється часто. Стабілізатор напруги вирівнює коливання в межах свого робочого діапазону — наприклад, з 150-260В приводить до стабільних 220В. Але при серйозному обриві нуля, коли напруга стрибає до 350-380В, більшість побутових стабілізаторів або вимикаються за захистом, або самі можуть постраждати.
Стабілізатор — це про якість електропостачання в штатному режимі, реле напруги — про аварійний захист. Ідеально мати обидва прилади, якщо бюджет дозволяє: реле на вводі для екстрених ситуацій, стабілізатор — для чутливої техніки типу холодильника, котла, комп’ютера.

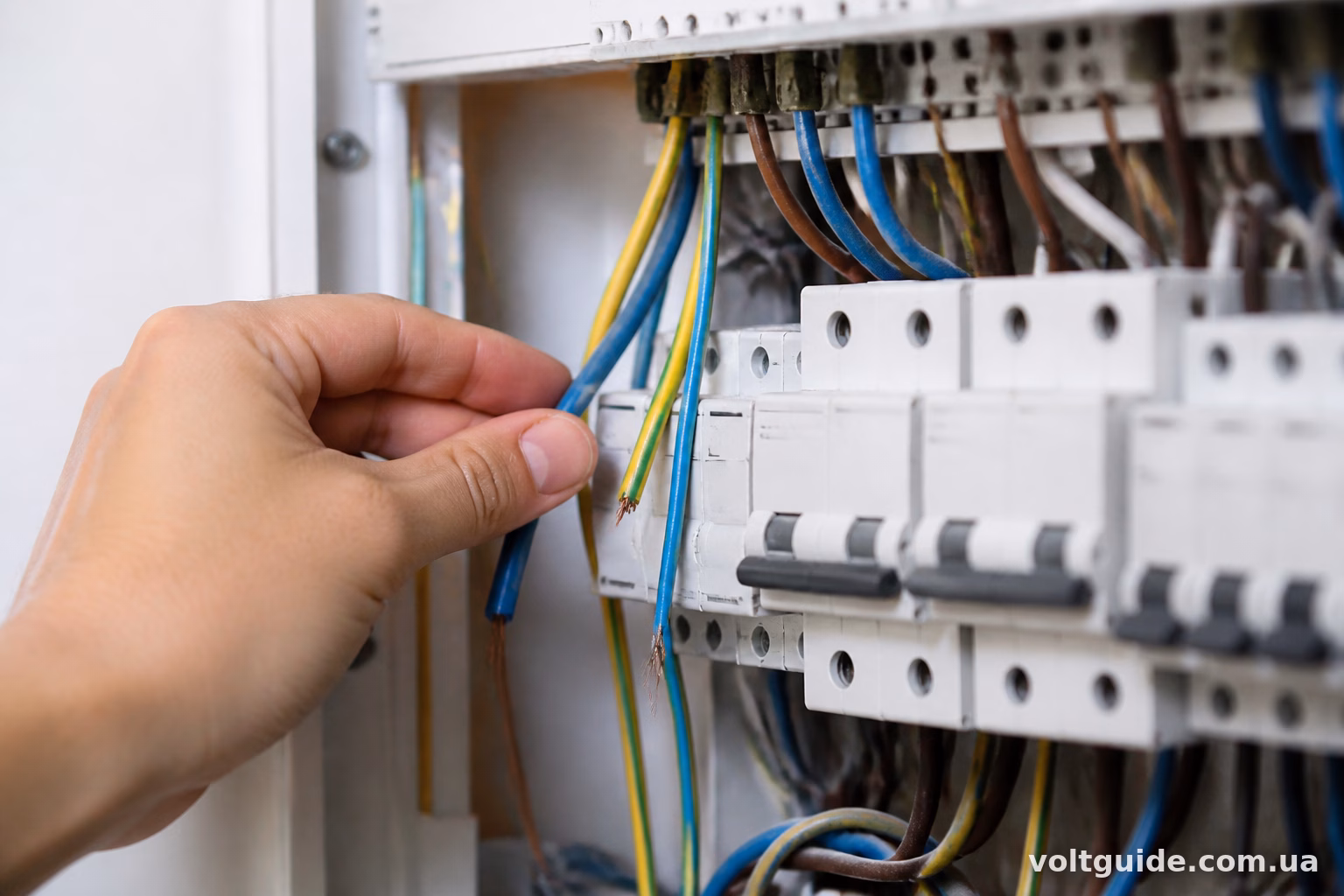

Три-фазний ввід: особливості захисту
Якщо у будинок заведено три фази, ситуація з обривом нуля стає ще небезпечнішою. При обриві PEN-провідника на три-фазному вводі напруга фаз може розподілитись нерівномірно залежно від навантаження — на одній фазі буде 150В, на іншій 320В.
Для такого випадку потрібне реле напруги, розраховане саме на трифазну мережу і здатне контролювати всі три фази одночасно, а не однофазне реле, встановлене окремо на кожну лінію. Приклади моделей — Novatek-Electro РН3-25А, Zubr Д380, EKF PROxima.
Такий пристрій відключає все навантаження, якщо хоч одна фаза вийшла за встановлені межі. Це важливо, бо саме при трифазному обриві нуля різниця потенціалів між фазами може бути особливо руйнівною.
Що ще варто зробити для профілактики
Крім встановлення реле напруги, є кілька практичних кроків, які знижують ризик самого обриву:
Перевірте стан контактів у власному щитку хоча б раз на рік. Особливо якщо проводка алюмінієва — підтягніть клемники, огляньте на предмет окислення чи потемніння ізоляції біля з’єднань.
Замініть старі скрутки на нормальні клемні колодки чи опресовку гільзами. Це стосується і вводу в будинок, і розподільчих коробок всередині.
Якщо мережа TN-C (об’єднаний PEN-провідник), подумайте про перехід на систему TN-C-S з повторним заземленням на вводі в будинок. Це не усуне ризик обриву на лінії електропостачальника, але додасть ще один рубіж захисту — заземлюючий електрод біля будинку частково компенсує втрату нуля.
Періодично перевіряйте напругу мультиметром у розетках різних кімнат. Якщо бачите постійні відхилення на кілька вольт — це привід звернутися до електромережі чи хоча б поставити реле напруги якнайшвидше.
Підсумок
Обрив нуля — одна з найнебезпечніших аварій в побутовій електромережі, бо вбиває техніку миттєво і без попередження. Автомати і УЗО тут безсилі, бо реагують на інші типи несправностей. Єдиний надійний захист — реле контролю напруги, встановлене одразу після вступного автомата, до всіх групових ліній. Для приватного будинку з трифазним вводом варто брати трифазне реле, здатне контролювати всі три лінії одночасно. Стабілізатор напруги доповнює картину, але не замінює реле в аварійних ситуаціях. Витратити 500-1500 гривень на якісне реле напруги набагато дешевше, ніж купувати новий холодильник чи ремонтувати спалену електроніку після одного невдалого вечора.
