Перенапруга — це коли в мережі замість звичних 220В раптом з’являється 250, 280 або навіть 380 вольт. Причин купа: обрив нуля на підстанції, грозовий розряд, аварія на лінії сусіда, банальна недбалість електриків при ремонті щитової. Наслідки завжди однакові — згорілий холодильник, телевізор, бойлер, а іноді й проводка в стіні. Тому питання захисту варто вирішувати до того, як щось трапиться, а не після.
Чому це справді небезпечно
Найпоширеніший сценарій — обрив нульового провідника в багатоквартирному будинку або приватному секторі зі старою мережею. Коли нуль обривається, фази “гуляють” між сусідніми квартирами чи будинками, і напруга може стрибнути до 380В. Побутова техніка на таке не розрахована взагалі.
Другий варіант — грозові розряди. Навіть якщо блискавка вдарила не в ваш будинок, а десь за кілометр у лінію електропередач, імпульс перенапруги долетить до розетки за долі секунди. У сільській місцевості це особливо актуально — лінії там довгі, повітряні, заземлення часто умовне.
Третя причина — комутаційні перехідні процеси. Увімкнули потужний зварювальний апарат у сусіда, спрацював великий електродвигун на найближчому виробництві — і в мережі проскочив короткочасний стрибок. Він менш руйнівний, ніж обрив нуля, але при регулярному повторенні поступово вбиває конденсатори в блоках живлення.

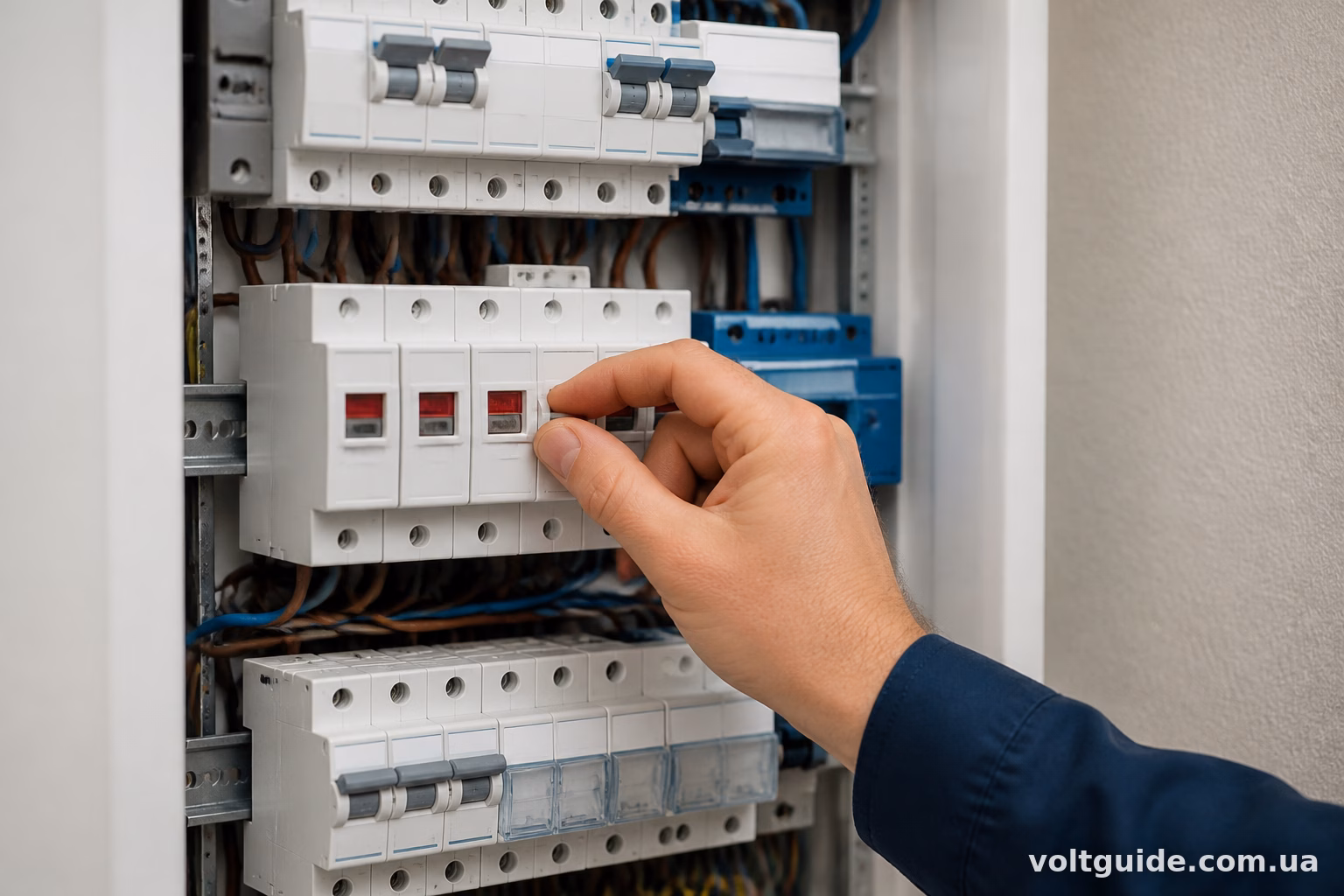

Автомати та УЗО тут не допоможуть
Це найпоширеніша помилка — думати, що якщо в щиті стоїть автоматичний вимикач і диференціальний автомат, то дім захищений від усього. Ні. Автомат реагує на перевантаження по струму і коротке замикання. УЗО ловить витік струму на землю, рятує від ураження людини електрикою. Жоден з цих пристроїв не бачить, що напруга в мережі виросла до 300 вольт — струм при цьому може залишатися в межах норми, а техніка вже горить.
Тому в щитовій потрібен окремий пристрій — саме для контролю рівня напруги.
Реле напруги — основний захист
Реле напруги (його ще називають реле контролю напруги, РКН) — це прилад, який постійно вимірює напругу в мережі і миттєво відключає навантаження, якщо параметри вийшли за встановлені межі. Типове налаштування — відключення при падінні нижче 170-180В і при перевищенні 240-250В, з подальшим автоматичним включенням, коли напруга стабілізується.
З популярних варіантів на українському ринку:
- Реле напруги Zubr D63t / D80t — доступні, надійні, з цифровим дисплеєм, показують поточну напругу в мережі.
- Novatek-Electro РН-101, РН-111, РН-113 — виробництво в Україні, ремонтопридатні, є версії з термінальним підключенням.
- Digitop РН-500 — трохи дорожче, але з ширшим діапазоном налаштувань і кращим захистом від помилкових спрацювань.
Встановлюється реле напруги одразу після вступного автомата, до всіх інших груп. Тобто якщо напруга стрибнула, знеструмиться весь будинок, а не одна кімната. Це правильно — краще посидіти без світла п’ять хвилин, поки мережа стабілізується, ніж ризикувати технікою.
Важливий нюанс — реле напруги не витримує великих струмів саме через контакти, тому для будинків з навантаженням понад 40-63А (залежно від моделі) варто брати реле разом з контактором. Реле в такому випадку керує котушкою контактора, а сам контактор комутує основне навантаження. Це стандартна схема для приватних будинків з електроплитою, бойлером і кондиціонером одночасно.
Обмежувачі перенапруги — захист від блискавки
Реле напруги чудово ловить повільні стрибки — обрив нуля, аварійні режими. Але воно безсиле проти імпульсної перенапруги від грозового розряду — той триває мікросекунди, реле просто не встигає відреагувати. Для цього існують окремі пристрої — обмежувачі перенапруги, або УЗІП (SPD — surge protection device).
УЗІП ділять на класи:
Клас І (В) — ставиться на вводі в будинок, витримує прямий удар блискавки в лінію або поблизу неї. Актуально для приватних будинків з повітряним вводом та особливо там, де поруч є високі дерева чи блискавковідвід.
Клас ІІ (С) — встановлюється в розподільчому щиті після ввідного автомата, гасить залишкові імпульси, які пройшли через перший ступінь захисту.
Клас ІІІ (D) — це вже точковий захист безпосередньо біля чутливої техніки, найчастіше виконаний як мережевий фільтр або вбудований в розетку.
Для приватного будинку з повітряним вводом розумно ставити зв’язку УЗІП класу І+ІІ (є комбіновані пристрої) плюс окремі мережеві фільтри для комп’ютера, телевізора, роутера. У квартирі багатоповерхівки зазвичай достатньо класу ІІ в щитку і точкового захисту для найдорожчої техніки.
З виробників зустрічаються DEHN, Schneider Electric Acti9, ETI, IEK — ціновий діапазон дуже широкий, від пари сотень гривень за найпростіший клас ІІІ до кількох тисяч за серйозний клас І.
Стабілізатор напруги — коли потрібен саме він
Реле напруги захищає від критичних стрибків, але при цьому просто відключає живлення. Якщо у вас в мережі постійно занижена або завищена напруга — скажімо, село на краю лінії, де ввечері напруга падає до 190В через перевантаження трансформатора — реле буде клацати щовечора, і жити без світла кожен вечір не дуже приємно.
У такому випадку доречніше стабілізатор напруги. Він не відключає живлення, а вирівнює напругу до нормальних 220В незалежно від того, що приходить на вхід — хоч 160, хоч 260 вольт. Для будинку з бойлером, насосом і холодильником підійде стабілізатор на 5-8 кВт релейного або сервоприводного типу — марки Rucelf, Штиль, Ресанта представлені майже в кожному магазині електротоварів.
Різниця в типах стабілізаторів помітна на практиці: релейні дешевші, але перемикають ступені зі щиглем і невеликою затримкою; сервоприводні (електромеханічні) плавніші, тихіші, але дорожчі і бояться пилу в механізмі. Для будинку з насосною станцією чи опаленням на електриці частіше беруть саме сервоприводні — там важлива стабільність без ривків.
Як побудувати комплексний захист
Ідеальна схема для приватного будинку виглядить так: на вводі стоїть УЗІП класу І (якщо є ризик прямого влучання блискавки), далі вступний автомат, потім реле напруги з контактором на все навантаження, далі УЗІП класу ІІ в розподільчому щиті, і вже після цього — окремі групи з автоматами й УЗО на кожне приміщення.
Для квартири схема простіша: реле напруги на вводі в квартирний щиток, УЗІП класу ІІ-ІІІ там же, і точкові фільтри на комп’ютер та домашній кінотеатр.
Не варто економити саме на реле напруги — це найдешевша частина захисту, а рятує найдорожчу техніку. Ціна нормального реле стартує від 500-800 гривень, тоді як новий холодильник чи бойлер коштує в рази більше.
Типові помилки при встановленні
Часто бачу, як реле напруги ставлять після групових автоматів, а не перед ними — тоді при спрацюванні знеструмлюється тільки одна лінія, а решта будинку продовжує “ловити” перенапругу. Правильно — тільки на вводі, до розподілу на групи.
Друга помилка — ігнорування заземлення. УЗІП без нормального заземлювального контуру працює гірше або не працює взагалі, тому що йому нікуди відводити імпульс перенапруги. Перед встановленням обмежувачів варто перевірити опір заземлення — має бути не більше 4-10 Ом залежно від типу мережі.
Третя типова ситуація — купують реле напруги на 16-25А для будинку, де сумарне навантаження давно перевищило цю цифру. Реле просто не витримує і виходить з ладу через кілька місяців роботи. Тут і потрібна пара реле+контактор, про яку писав вище.
Захист від перенапруги — це не одна коробочка в щитку, а комплекс з кількох пристроїв, кожен з яких закриває свою ділянку ризику. Реле напруги рятує від обриву нуля та аварійних стрибків, УЗІП — від грозових імпульсів, стабілізатор — від хронічно нестабільної напруги в мережі. Витрати на все це разом виходять у межах кількох тисяч гривень, тоді як заміна спаленої техніки після однієї серйозної аварії коштуватиме значно дорожче.
