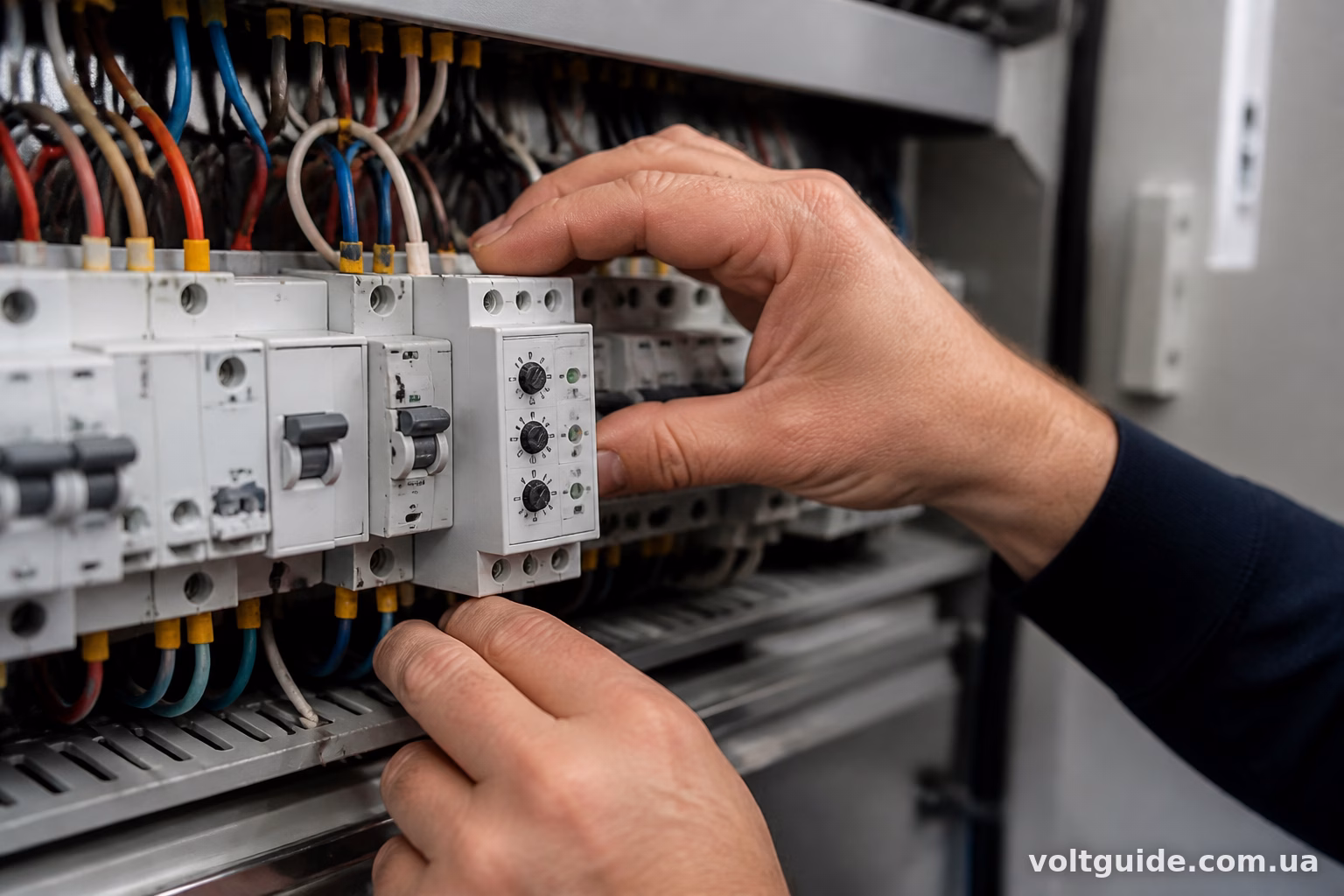

Як налаштувати реле контролю фаз

Реле контролю фаз саме по собі нічого не робить, поки ви його не налаштуєте під конкретну мережу. Купили пристрій, підключили за схемою — і воно або взагалі не спрацьовує, або відключає навантаження без причини кожні п’ять хвилин. Знайоме? Це якраз та ситуація, коли заводські налаштування не підходять під ваші умови, і треба крутити регулятори вручну.

Розберемо, які параметри треба виставити, як це зробити практично і на що звернути увагу, щоб реле дійсно захищало обладнання, а не дратувало хибними спрацюваннями.

Що взагалі налаштовується в реле контролю фаз

У більшості моделей — РКФ-16, Новатек-Электро РКН-3-25, ELKO EGO чи подібних — є кілька регуляторів на передній панелі. Зазвичай це:

поріг мінімальної напруги (Umin) — при якій напрузі реле відключить навантаження через занизьку напругу;
поріг максимальної напруги (Umax) — верхня межа, вище якої фіксується перенапруга;
час затримки на включення (Т1) — скільки секунд реле чекає після відновлення нормальних параметрів, перш ніж знову подати живлення;
час затримки на відключення (Т2) — не у всіх моделях є, але зустрічається, щоб уникнути реакції на короткочасні провали напруги;
контроль асиметрії фаз — допустима різниця напруг між фазами;
контроль порядку чергування фаз — актуально для трифазних двигунів, де важливий напрямок обертання.

Не всі реле мають повний набір цих функцій. Дешеві моделі часто обмежуються тільки контролем обриву та порядку фаз, без регулювання порогів напруги. Дорожчі, типу РКФ-16 або аналогів від Digitop, дозволяють гнучко налаштувати кожен параметр окремо.

Підготовка перед налаштуванням

Перш ніж крутити регулятори, зніміть реальні показники мережі. Візьміть мультиметр і виміряйте напругу на кожній фазі протягом кількох годин у різний час доби — вранці, ввечері, коли увімкнені потужні споживачі у сусідів. У приватному секторі, де трансформатор старий, а лінія довга, напруга ввечері може просідати до 190-195 В, а вночі підніматися до 235-240 В. Це нормальна ситуація для деяких районів, і якщо виставити пороги надто жорстко, реле буде клацати щовечора.

Записали діапазон реальних коливань — тепер можна закладати межі спрацювання з невеликим запасом.

Налаштування порогу мінімальної напруги

Тут головне не перестаратися. Якщо виставити Umin занадто високо, наприклад 210 В, а у вашій мережі ввечері напруга регулярно падає до 200 В — реле буде відключати світло щовечора, навіть коли з обладнанням все гаразд.

Практика показує: для більшості побутових умов адекватний поріг мінімальної напруги — 180-195 В. Для чутливого обладнання, холодильників з компресором чи серверів можна ставити вище, 195-200 В. Для звичайного освітлення і розеток можна залишити нижчу межу, десь 170-175 В, бо лампочки й дрібна техніка переживуть таке зниження без проблем.

Налаштування порогу максимальної напруги

З перенапругою ситуація зворотна — тут краще перестрахуватися, бо стрибок до 260-270 В за лічені секунди спалить блок живлення чи плату керування котла. Стандартна практика — виставляти Umax в діапазоні 240-250 В.

Якщо у вашому регіоні мережа “смикається” через обрив нуля на підстанції (типова біда старих багатоквартирних будинків з алюмінієвою проводкою в стояках), краще ставити поріг ближче до 240 В і не грати з ризиком.

Затримка на включення — навіщо вона потрібна

Це один із найважливіших параметрів, і саме його часто ігнорують. Затримка Т1 потрібна, щоб реле не вмикало навантаження одразу після відновлення нормальної напруги, а почекало 5-10 секунд, а іноді й до хвилини.

Навіщо? Уявіть ситуацію: у вас холодильник, кондиціонер, насосна станція. Якщо світло зникло і одразу з’явилося знову, а реле миттєво подає напругу — компресор холодильника, який щойно зупинився, намагається запуститися повторно під тиском фреону. Це б’є по механіці і скорочує ресурс компресора в рази.

Для звичайного побуту достатньо затримки 5-10 секунд. Для потужних насосних станцій чи кондиціонерів рекомендують ставити 60-180 секунд — саме стільки часу потрібно, щоб тиск у системі вирівнявся.

Налаштування асиметрії фаз

Цей параметр актуальний тільки для трифазних мереж і трифазного обладнання. Асиметрія — це різниця напруг між фазами. У нормальній мережі вона мінімальна, кілька вольт. Але якщо на підстанції нерівномірно розподілене навантаження (наприклад, у сусідньому будинку хтось активно варить зварювальним апаратом на одній фазі), різниця може зрости.

Стандартне налаштування — допустима асиметрія 10-15% від номінальної напруги. Тобто якщо номінал 220 В, різниця між фазами понад 20-30 В вже вважається критичною і реле повинне відключити навантаження.

Для промислового обладнання, особливо асинхронних двигунів, асиметрія фаз небезпечна тим, що призводить до нерівномірного нагріву обмоток і швидкого виходу двигуна з ладу. Тому для верстатів і потужних насосів краще не послаблювати цей поріг.

Контроль порядку чергування фаз

Ще один момент, який часто плутають з асиметрією, хоча це зовсім інша функція. Порядок чергування фаз важливий для трифазних двигунів — якщо фази переплутані місцями, двигун почне обертатися у зворотному напрямку. Для вентилятора чи насоса це може означати роботу навпаки або навіть поломку механізму, розрахованого лише на один напрямок обертання.

У більшості реле ця функція вмикається/вимикається окремим перемикачем і не потребує додаткового налаштування порогів — вона просто фіксує правильну послідовність A-B-C і блокує вихід, якщо порядок порушено.

Покрокова інструкція налаштування на практиці

Знеструмте щит і підключіть реле згідно зі схемою — фазні входи, нейтраль, вихід на контактор або магнітний пускач.
Виміряйте реальну напругу в мережі протягом доби, зафіксуйте мінімум і максимум.
Виставте поріг Umin на 5-10 В нижче за реальний мінімум, який ви зафіксували, але не нижче безпечної межі для вашого обладнання.
Виставте поріг Umax на рівні 245-250 В (або нижче, якщо мережа особливо нестабільна).
Виставте затримку на включення відповідно до типу навантаження — 5-10 секунд для побуту, 60+ секунд для насосів і компресорів.
Якщо є функція асиметрії — виставте 10-15%.
Подайте живлення, перевірте індикацію на дисплеї чи світлодіодах реле.
Змоделюйте аварійну ситуацію — відключіть одну фазу автоматом на щитку і перевірте, чи реле дійсно розриває коло.

Останній пункт багато хто пропускає, а даремно. Буває так, що реле налаштоване правильно на папері, але через помилку в підключенні (переплутані клеми N і фази, наприклад) воно просто не реагує на аварію. Краще перевірити це відразу, поки немає підключеного дорогого обладнання.

Типові помилки при налаштуванні

Найчастіша помилка — виставляння порогів “на глазок”, без реальних вимірювань мережі. Друга по популярності — ігнорування затримки включення, через що компресори і двигуни працюють у стресовому режимі при кожному відновленні живлення. Третя — плутанина між клемами навантаження і клемами живлення самого реле, через що пристрій показує коректні дані на дисплеї, але фактично не розриває коло при аварії.

Ще одна типова ситуація — людина ставить занадто вузький діапазон напруги, “щоб точно захистити”, а потім дивується, чому світло вимикається по кілька разів на день без видимої причини. Мережа живе своїм життям, і невеликі коливання — це нормально, а не привід для постійних спрацювань.

Коротко про підсумок

Налаштування реле контролю фаз — це не про заводські цифри з інструкції, а про реальні умови вашої мережі. Виміряйте напругу, зрозумійте, які коливання нормальні для вашого будинку чи ділянки, і тільки тоді виставляйте пороги. Приділіть увагу затримці на включення, особливо якщо в мережі є компресорне обладнання — це збереже ресурс техніки на роки вперед. І обов’язково перевірте роботу реле на практиці, змоделювавши аварію, а не просто повірте на слово індикатору на панелі.
