Що таке імпульсна перенапруга і чому вона небезпечна
Блискавка вдарила в дерево за квартал від вашого будинку — і через секунду згорів роутер, телевізор та плата керування пральною машиною. Знайома історія для багатьох, хто живе в приватному секторі. Це і є імпульсна перенапруга: короткий, часом мікросекундний, стрибок напруги в мережі, який може сягати кількох тисяч вольт.
Причин таких стрибків декілька. Пряме або непряме влучання блискавки — найочевидніша, але далеко не єдина. Комутаційні процеси на підстанціях, вмикання потужного обладнання по сусідству (той-таки зварювальний апарат у гаражі через дорогу), обрив нуля в мережі — все це генерує імпульси, які летять по проводці і б’ють по найслабшому місцю. А найслабше місце завжди одне — електроніка. Блоки живлення, плати керування, зарядні пристрої.
Автоматичний вимикач тут безсилий. Він реагує на струм короткого замикання чи перевантаження, а імпульс перенапруги триває мілісекунди — автомат просто не встигає спрацювати. УЗО теж не про це, воно ловить витік струму на землю. Тому потрібен окремий клас обладнання.

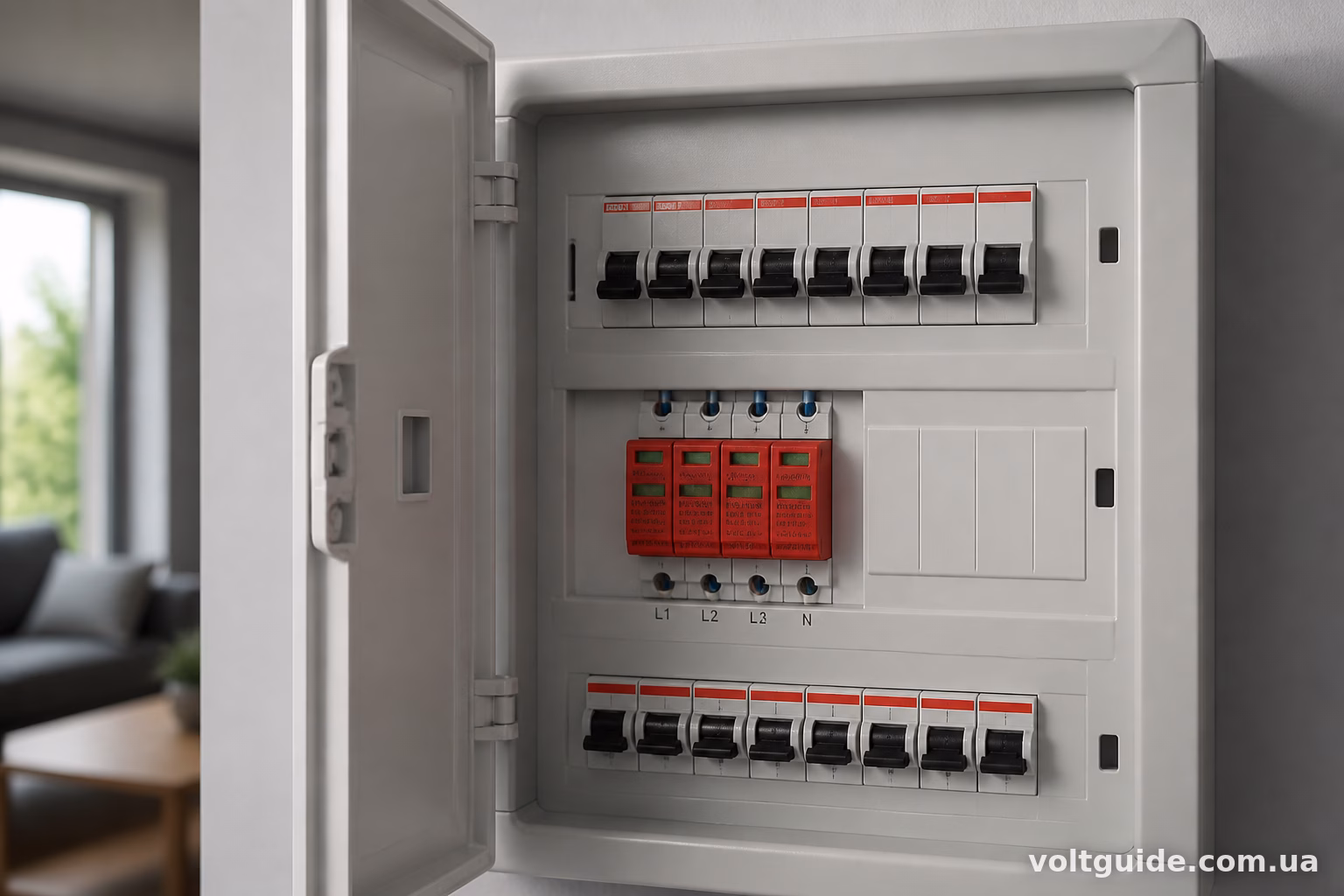

Три рівні захисту від перенапруги
Захист від імпульсних перенапруг будують каскадно, по типах пристроїв — це називається УЗІП (пристрій захисту від імпульсних перенапруг) або SPD в іноземній термінації.
Тип 1 (клас B) — ставиться на вводі в будинок, одразу після лічильника або у ввідному щиті. Розрахований на прямі удари блискавки та найпотужніші імпульси, здатний пропустити через себе десятки кілоампер. Актуальний передусім для приватних будинків з повітряним вводом або якщо поруч є блискавкозахист будівлі.
Тип 2 (клас C) — головний робочий кінь домашнього захисту. Встановлюється в розподільчому щиті, гасить залишкові імпульси після першого ступеня і ловить перенапруги від комутаційних процесів у мережі. Якщо у вас квартира або будинок без прямого зв’язку з блискавкозахистом, часто починають саме з нього.
Тип 3 (клас D) — фінальний бар’єр, ставиться близько до чутливої техніки, іноді просто в розетку у вигляді мережевого фільтра з УЗІП. Актуально для серверів, домашніх кінотеатрів, дорогих аудіосистем.
На практиці в приватному будинку варто мати всі три щаблі: тип 1 на вводі, тип 2 у щитку, тип 3 біля комп’ютера чи котла з електронним керуванням. У квартирі багатоповерхівки перший каскад зазвичай уже забезпечений (або мав би бути) на рівні будинкового вводу, тож власнику достатньо типу 2 і 3.

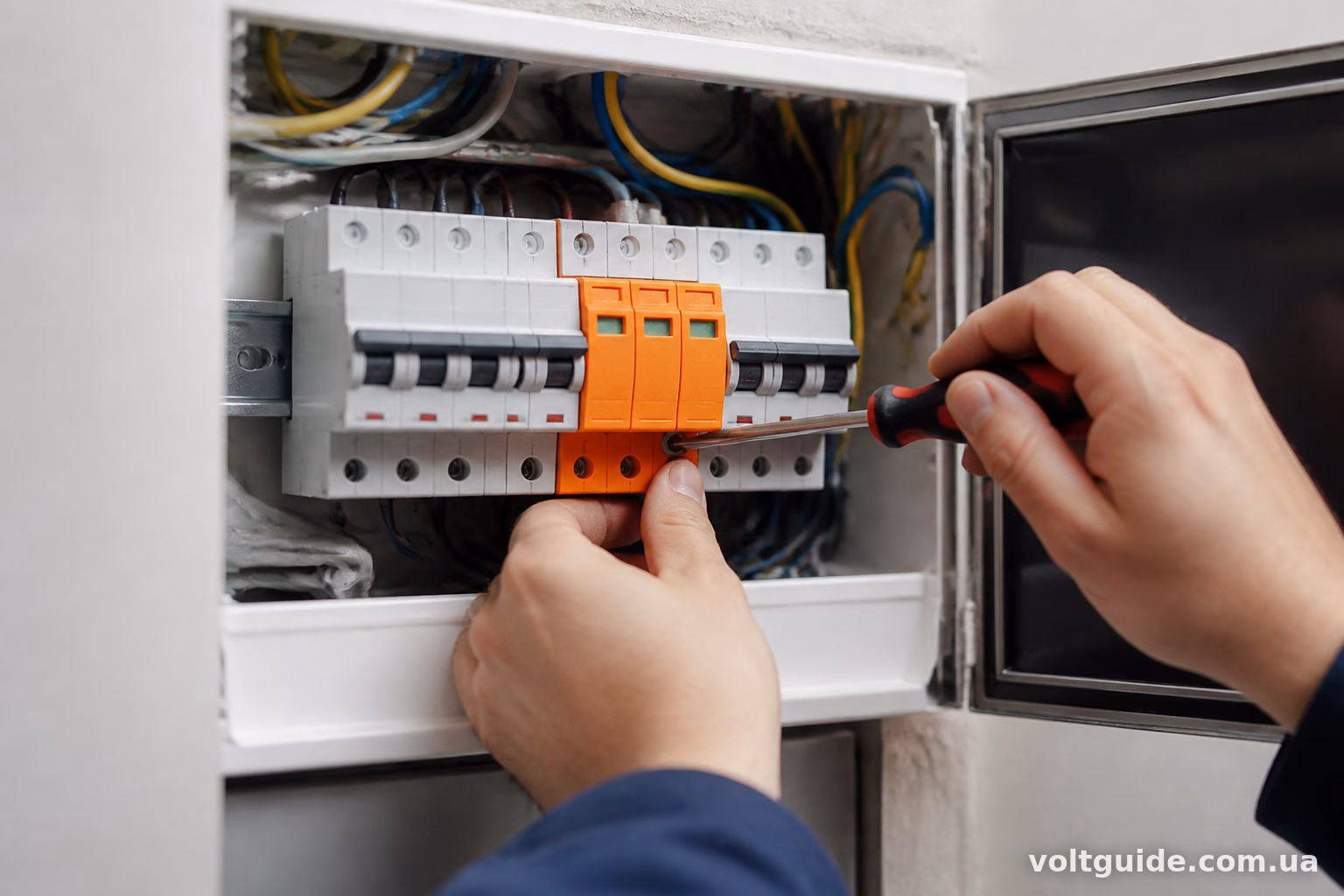

Як обрати УЗІП: на що дивитись
Головні параметри, які варто перевіряти перед покупкою:
- Іmax (максимальний імпульсний струм) — для типу 1 має бути не менше 25 кА на полюс, краще 40-50 кА, якщо будинок стоїть на відкритій місцевості чи має блискавковідвід.
- In (номінальний розрядний струм) — робочий параметр для типу 2, орієнтир 15-20 кА.
- Up (рівень напруги захисту) — чим нижче це значення, тим краще пристрій обмежує залишковий імпульс. Для побутової електроніки бажано не вище 1,5 кВ.
- Індикація спрацювання — механічний або світлодіодний індикатор, який показує, що модуль вичерпав ресурс і потребує заміни картриджа.
З виробників на українському ринку часто трапляються Schneider Electric (серія iQuick PRD), ABB (OVR), Legrand, DEHN — німецький бренд, який вважається одним з еталонних у темі блискавкозахисту, хоча і коштує відповідно. Для типового будинку 150-200 м² цілком достатньо трифазного УЗІП типу 2 на DIN-рейку, це компактний блок шириною 3-4 модулі.
Монтаж: де ставити і які нюанси враховувати
УЗІП типу 1 монтують максимально близько до ввідного автомата, до лічильника електроенергії за схемою — залежно від того, яка конфігурація прийнята у вашому регіоні енергопостачальником. З’єднувальні провідники повинні бути короткими, до 50 см, і без різких загинів — довгий провід додає індуктивний опір, і частина імпульсу все одно проскочить далі мережею.
Обов’язково потрібне заземлення. Без нормального контуру заземлення УЗІП просто нема куди скидати надлишкову енергію, і весь захист перетворюється на формальність. Якщо в будинку старий контур “на трубу” чи взагалі його нема — спочатку робіть заземлення, потім думайте про УЗІП.
Між типом 1 і типом 2 має бути певна довжина кабелю (зазвичай виробники вказують мінімум 10 метрів) або встановлюється розв’язувальна котушка індуктивності, інакше перший ступінь “забирає” весь імпульс і другий просто не встигає відпрацювати каскадно. У невеликих щитках, де відстань фізично менша, використовують комбіновані пристрої тип 1+2 в одному корпусі — це, до речі, зручне і практичне рішення для більшості приватних будинків, де щиток стоїть одразу біля вводу.
Ще один момент — селективність з автоматичними вимикачами. Перед УЗІП обов’язково ставлять автомат або запобіжник для захисту самого пристрою на випадок його виходу з ладу (а це трапляється, картриджі мають ресурс і поступово деградують при кожному спрацюванні).
Реле напруги — не заміна, а доповнення
Тут варто розвести поняття, бо їх часто плутають. Реле напруги (типу РН-111, УЗМ-51, Барьер) захищає від тривалого відхилення напруги — коли в мережі замість 220В раптом стало 260В чи 180В через обрив нуля або аварію на підстанції. Це вже не імпульс на мікросекунди, а стала ситуація, яка може тривати хвилинами і годинами.
УЗІП від такого не рятує — воно розраховане саме на короткочасні викиди. А реле напруги, навпаки, не встигне зреагувати на швидкий імпульс блискавки. Тому в грамотній схемі домашнього щита обидва пристрої працюють разом: реле відключає навантаження при затяжній аварії напруги, УЗІП гасить швидкі імпульси. Один без іншого — це половинчастий захист.
Типові помилки власників будинків
Найчастіше бачу таку картину: людина купує дорогий стабілізатор напруги і вважає, що цього достатньо. Стабілізатор справді вирівнює напругу, але від імпульсної перенапруги він не захищає ніяк, а деякі релейні стабілізатори навіть можуть постраждати від потужного імпульсу самі.
Друга поширена помилка — встановлення УЗІП без заземлення або з заземленням “для галочки”, коли контур не відповідає нормам. У результаті пристрій є, а толку від нього мало.
Третя — економія на типі 1 там, де будинок стоїть окремо, на відкритій ділянці, з повітряним вводом від стовпа. Саме такі будинки найбільш вразливі до прямих і непрямих ударів блискавки, і саме тут перший каскад захисту критично важливий, а не опційний.
І останнє — забути про заміну картриджів УЗІП після серйозної грози. Пристрій може відпрацювати один потужний імпульс і після цього втратити частину ресурсу, зовні лишаючись справним. Раз на сезон грозової активності не завадить перевірити індикатори на щитку.
Захист від імпульсної перенапруги — це не одна коробочка в щитку, а система з кількох рівнів, яка працює разом із заземленням і базовим захистом мережі. Витратити кілька тисяч гривень на нормальний УЗІП з монтажем набагато дешевше, ніж потім міняти згорілу побутову техніку чи плату керування котлом після грози.
