Захист вводу — це та частина щита, яка відповідає не за зручність, а за виживання всієї електрики в будинку. Якщо тут схалтурити, наслідки прилітають не одразу, а через рік-два, коли згорить холодильник під час стрибка напруги або зафонить корпус пральної машини. Розберемо, з чого складається грамотний захист однофазного вводу і чому кожен елемент там не просто “для галочки”.
Що взагалі входить у схему захисту
На вводі в будинок зазвичай ставлять кілька пристроїв підряд, кожен зі своєю задачею:
- вступний автомат — обмежує струм і захищає кабель від перевантаження;
- УЗО або дифавтомат — ловить витік струму, рятує від ураження і пожежі;
- реле напруги — відключає лінію при аномальній напрузі в мережі;
- обмежувач перенапруги (УЗІП) — гасить імпульсні стрибки від грози чи комутацій на підстанції.
Порядок підключення має значення. Спочатку лічильник (якщо стоїть на вводі), потім вступний автомат, далі — реле напруги або УЗІП, і вже після них розподіл на групові лінії зі своїми автоматами і УЗО/дифавтоматами. Хтось ставить реле напруги одразу після ввідного автомата, хтось — після загального УЗО. Обидва варіанти робочі, головне — не плутати фазу з нулем і не забувати про PE-провідник.

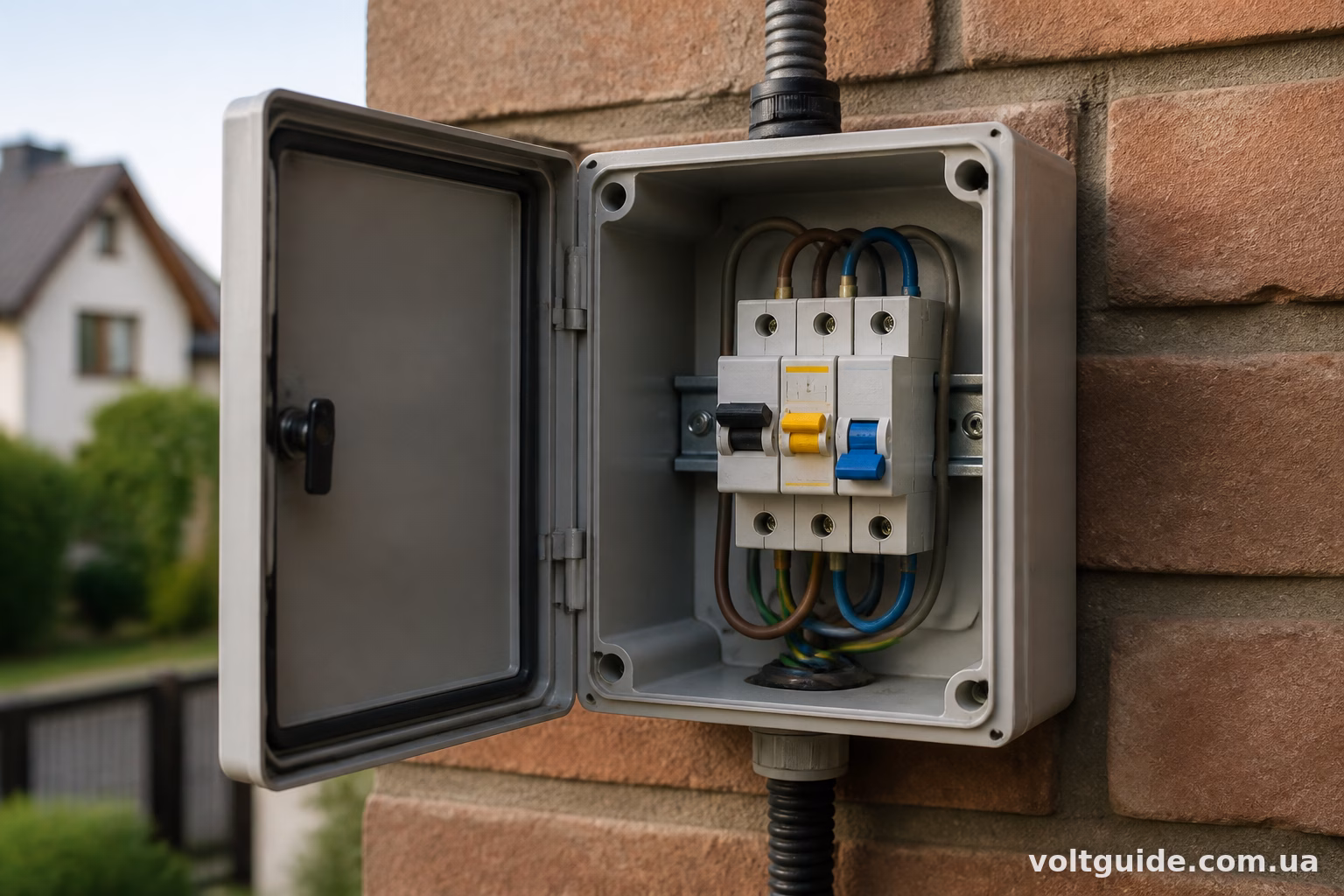

Вступний автомат: не поспішайте з номіналом
Найпоширеніша помилка — ставити на вводі автомат “з запасом”, наприклад С63 замість С40, бо “щоб не вибивало”. Це небезпечно. Автомат на вводі повинен захищати саме кабель, яким живиться будинок, а не давати можливість увімкнути одночасно все обладнання без обмежень.
Якщо ввід виконаний кабелем перерізом 10 мм² (мідь), типовий номінал автомата — 40А або 50А, залежно від довжини лінії і дозволеної потужності від енергокомпанії. Для 6 мм² — 32А, для 16 мм² — 63А. Крива характеристики зазвичай С — вона витримує пускові струми холодильника, насоса, кондиціонера без хибних спрацювань.
Варто перевірити, яку потужність вам виділено за договором з обленерго. Якщо ліміт 15 кВт (це приблизно 63-68А на фазу), ставити автомат на 80А безглуздо — щитова підстанція все одно не потягне більше.
УЗО чи дифавтомат на загальному вводі
Тут думки електриків розходяться. Одні вважають, що загальне УЗО на 300 мА (протипожежне) обов’язкове, інші — що досить групових УЗО на 30 мА по лініях, і загальне тільки плутає селективність.
Практика показує: протипожежне УЗО типу А або А-EL на струм витоку 300 мА на вводі — це розумна страховка. Воно не рятує від ураження струмом (для цього потрібні 30 мА на групах), але захищає від пожежі через пошкодження ізоляції в прихованій проводці, де витік розвивається поступово.
Дифавтомат на вводі теж можливий варіант — він поєднує функцію автомата і УЗО в одному корпусі, економить місце в щиті. Але при пробої на групі такий дифавтомат вимкне весь будинок, а не тільки проблемну лінію. Тому окремий автомат + окреме УЗО на вводі дає більше гнучкості для діагностики несправностей.
Тип УЗО важливий. Для лінії з електроплитою, бойлером чи іншим обладнанням з випрямлячем (частотні перетворювачі, зарядні станції) знадобиться тип А, а не звичайний АС — інакше пристрій може просто не спрацювати при постійному складовому струму витоку.

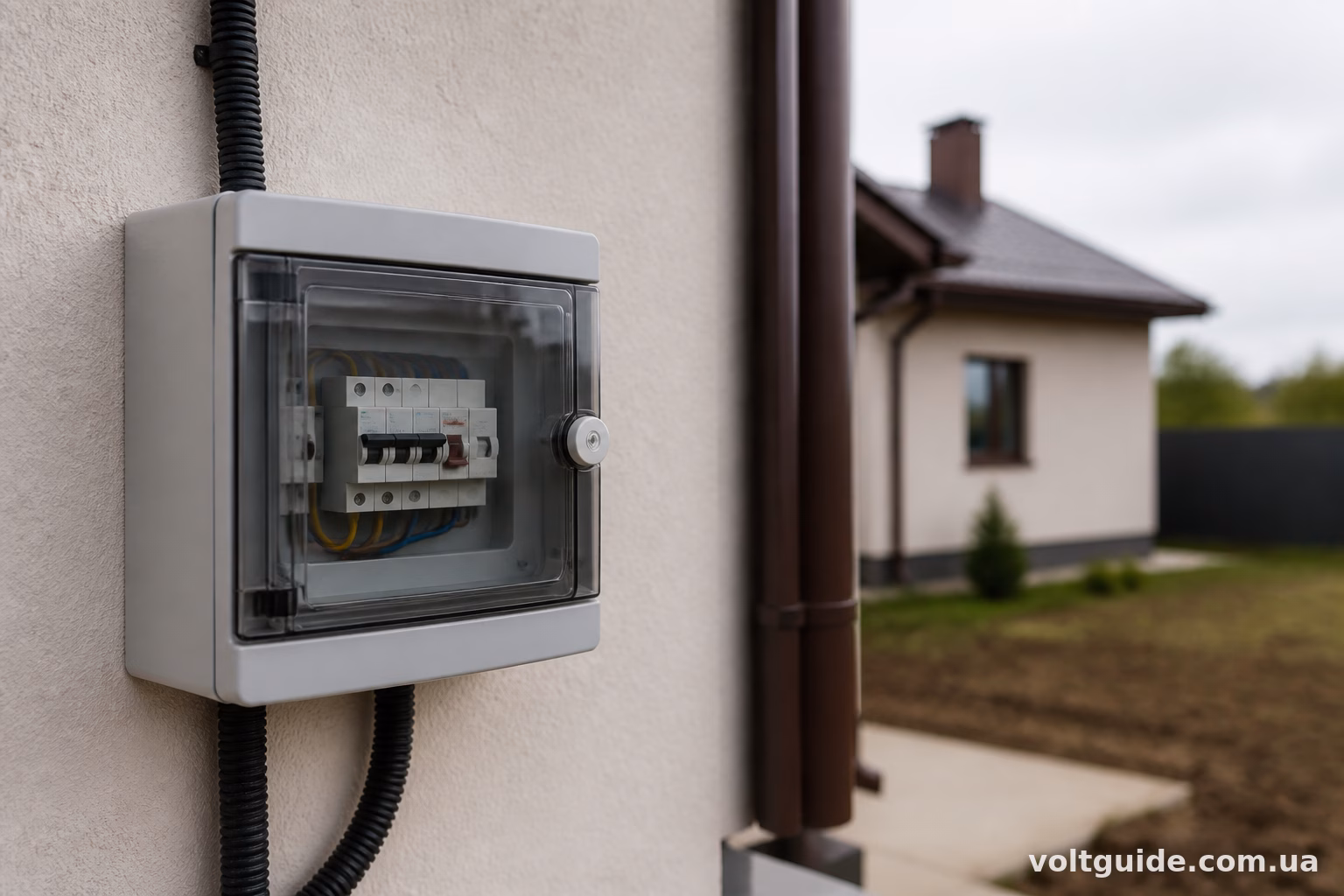

Реле напруги — must have для приватного сектору
Якщо будинок живиться від старої повітряної лінії або трансформатора, який обслуговує велике село, стрибки напруги — це не рідкість, а норма життя. Знайомі скарги: то лампочки миготять яскравіше звичного, то техніка починає видавати дивні звуки. Це прямий сигнал ставити реле напруги.
Принцип простий: пристрій постійно контролює напругу в мережі і при виході за встановлені межі (наприклад, нижче 190В або вище 250В) розмикає контактор, знеструмлюючи будинок. Через кілька секунд чи хвилин (налаштовується) напруга перевіряється знову, і якщо все в нормі — лінія вмикається автоматично.
Популярні моделі на ринку — Реле напруги РН-113, РН-116 (Новатек-Електро), Меандр, Zubr, EKF PROxima. Різниця в основному в комутаційному струмі (16А, 25А, 40А, 63А, 80А) і наявності зовнішнього контактора для потужних навантажень. Для будинку з потужністю до 15 кВт зазвичай беруть реле з вбудованим контактором на 40А або окреме реле + зовнішній контактор на 63-80А, якщо навантаження більше.
Важливий нюанс: реле напруги ставлять до УЗО чи після — залежить від схеми, але частіше після ввідного автомата і перед груповими УЗО, щоб захищати саме кінцеве обладнання, а не тільки проводку.
УЗІП — захист від грози та імпульсних перенапруг
Реле напруги реагує на тривалі відхилення, а от миттєвий імпульс від удару блискавки поруч з лінією електропередач чи від комутації потужного обладнання на підстанції воно просто не встигне відпрацювати. Тут потрібен обмежувач перенапруги, він же УЗІП, він же SPD.
Для приватних будинків зазвичай ставлять УЗІП класу II (варистори), рідше комбінацію класу I+II, якщо будинок стоїть окремо на відкритій місцевості і ризик прямого попадання блискавки в лінію реальний. Клас I потрібен обов’язково, якщо є зовнішня система блискавкозахисту (громовідвід) на даху.
Ставлять УЗІП одразу після вступного автомата, паралельно до фази, нуля і землі, через окремий запобіжник або автомат для захисту самого пристрою. Після спрацювання варистори іноді деградують — на корпусі є індикатор, який показує, чи потрібна заміна модуля.

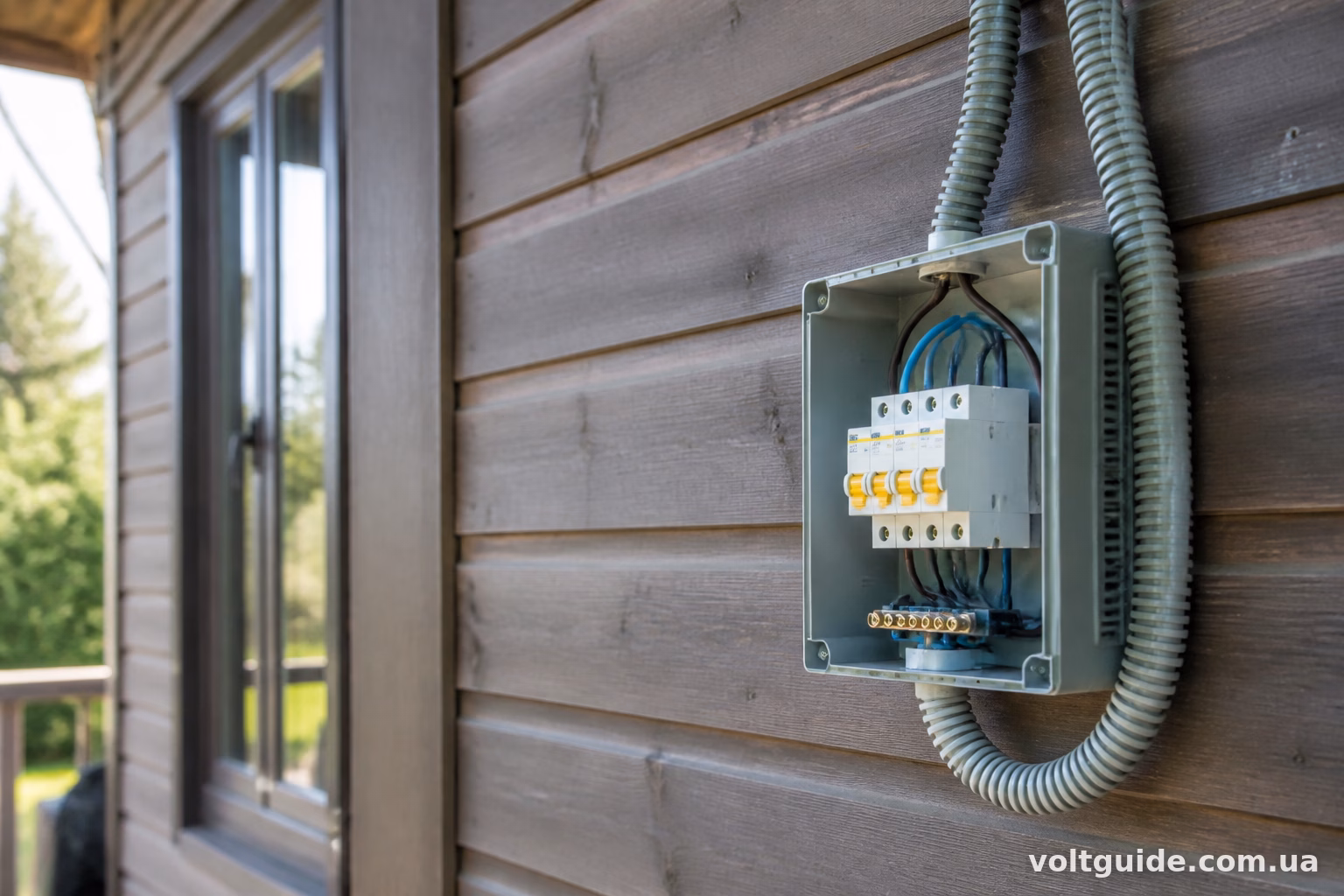

Селективність — щоб не вибивало все одразу
Часта скарга: “чому при пробої в одній розетці вимикається весь будинок?” Відповідь — відсутність селективності між загальним і груповими захисними пристроями.
Щоб цього уникнути:
- на вводі ставлять УЗО з витримкою часу (тип S або селективне), номінал 300 мА;
- на групах — швидкодіючі УЗО 30 мА без витримки.
Різниця в часі спрацювання дозволяє груповому пристрою відпрацювати раніше, ніж загальний встигне зреагувати. Те саме стосується автоматів — номінал і крива характеристики вступного автомата повинні бути вищими за суму групових, з певним запасом.
Заземлення — без нього все інше марно
Жодне УЗО не запрацює правильно без нормального контуру заземлення. Якщо в будинку стара система TN-C (суміщений PEN-провідник) без модернізації, а на щиті просто “прикрутили” заземлення до нуля — це небезпечно і по факту УЗО в такому випадку не захищає від ураження струмом при пробої фази на корпус.
Правильний варіант — перехід на систему TN-C-S: до будинку PEN-провідник приходить суміщеним, а вже на вводі в щиті розділяється на окремі PE і N шини, з обов’язковим повторним заземленням PE через контур (три електроди, з’єднані смугою, опір розтікання не більше 30 Ом для приватного сектора). Це база, без якої розмова про УЗО і реле напруги втрачає сенс.
Типові помилки при монтажі захисту вводу
Найчастіше зустрічається завищений номінал вступного автомата “про запас”, відсутність протипожежного УЗО, реле напруги без розрахунку на реальне пікове навантаження (беруть 16А, а по факту вмикають одночасно бойлер, кондиціонер і зварювальний апарат), і повна відсутність УЗІП у регіонах з частими грозами.
Ще одна поширена проблема — неправильна затяжка контактів. На вводі струми великі, і слабо затягнутий гвинт на клемі автомата чи контактора з часом призводить до нагріву, оплавлення ізоляції і навіть займання. Контакти на вводі варто перевіряти раз на рік, особливо в перший сезон після монтажу — метал “усідає”.
Грамотний захист однофазного вводу — це не один пристрій, а комплекс, де кожен елемент прикриває свою ділянку ризику: автомат від перевантаження, УЗО від витоку, реле напруги від нестабільної мережі, УЗІП від імпульсів, заземлення робить все це реально працездатним. Пропустити хоч одну ланку — і схема захисту перетворюється просто на набір коробочок у щитку, які створюють ілюзію безпеки, але не рятують ні технік, ні будинок при реальній аварії.
