Реле напруги ставлять тоді, коли набридло міняти техніку після кожного стрибка в мережі. Пристрій постійно контролює параметри лінії і при виході за межі норми — миттєво відключає навантаження. Монтаж не складний, але має нюанси, які визначають, чи буде захист працювати роками, чи згорить після першого ж перепаду.
Що таке реле напруги і чим воно відрізняється від стабілізатора
Реле напруги — це не стабілізатор. Воно нічого не вирівнює, а просто розриває коло, коли напруга виходить за встановлені межі. Умовно кажучи, замість того щоб «лікувати» криву напругу, воно просто вимикає квартиру від такої мережі, доки все не нормалізується.
Найпопулярніші моделі на нашому ринку — це РН-113 «Порожняк», «Барьер», EVA, УЗМ-51М, RM-1D та подібні. Різниця між ними — у максимальному струмі комутації, точності налаштувань та наявності Wi-Fi модуля для дистанційного контролю. Для квартири з навантаженням до 40А зазвичай вистачає бюджетної моделі. Для приватного будинку з насосом, котлом і кондиціонерами варто брати реле з окремим силовим контактором або одразу модель на 63-80А.

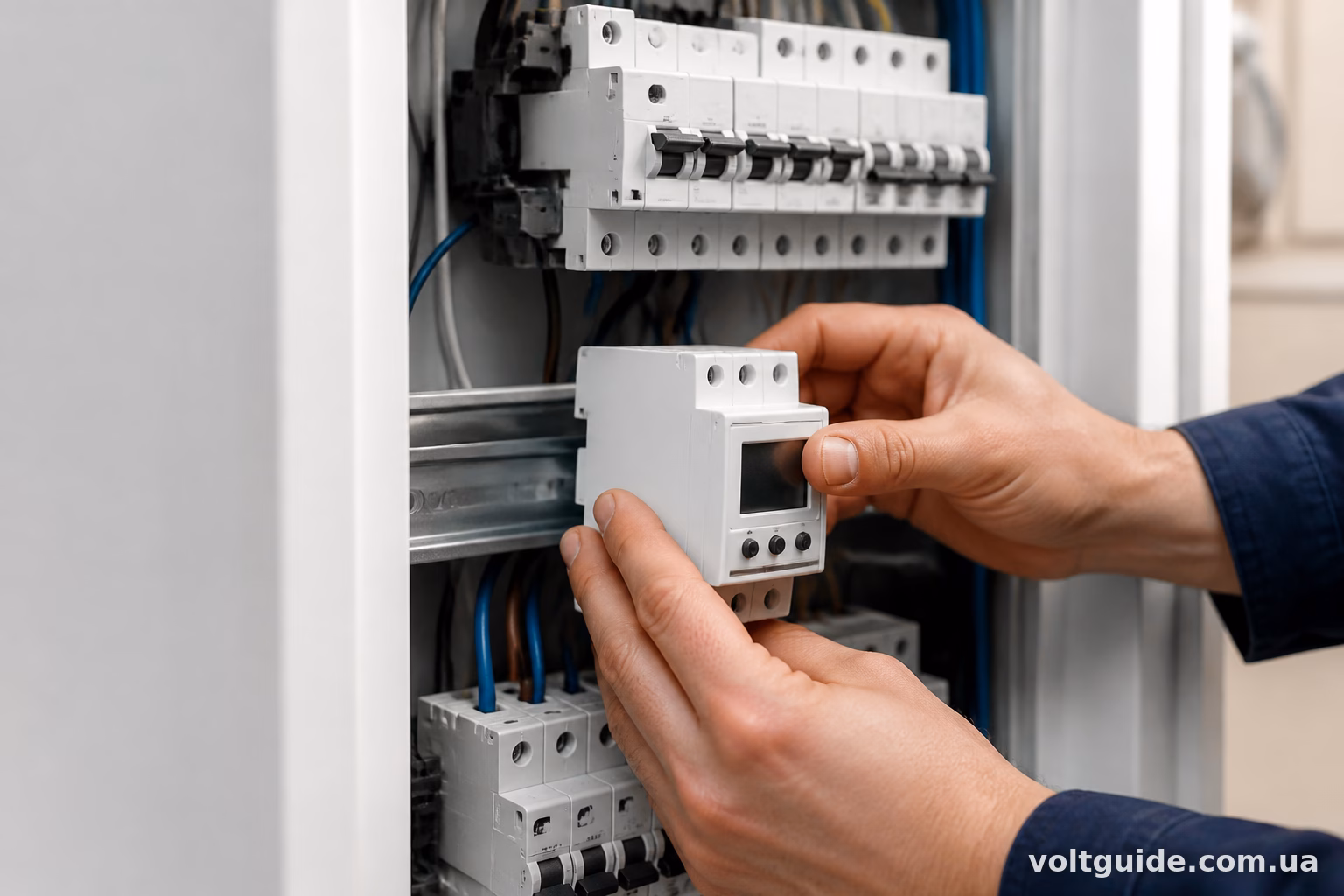

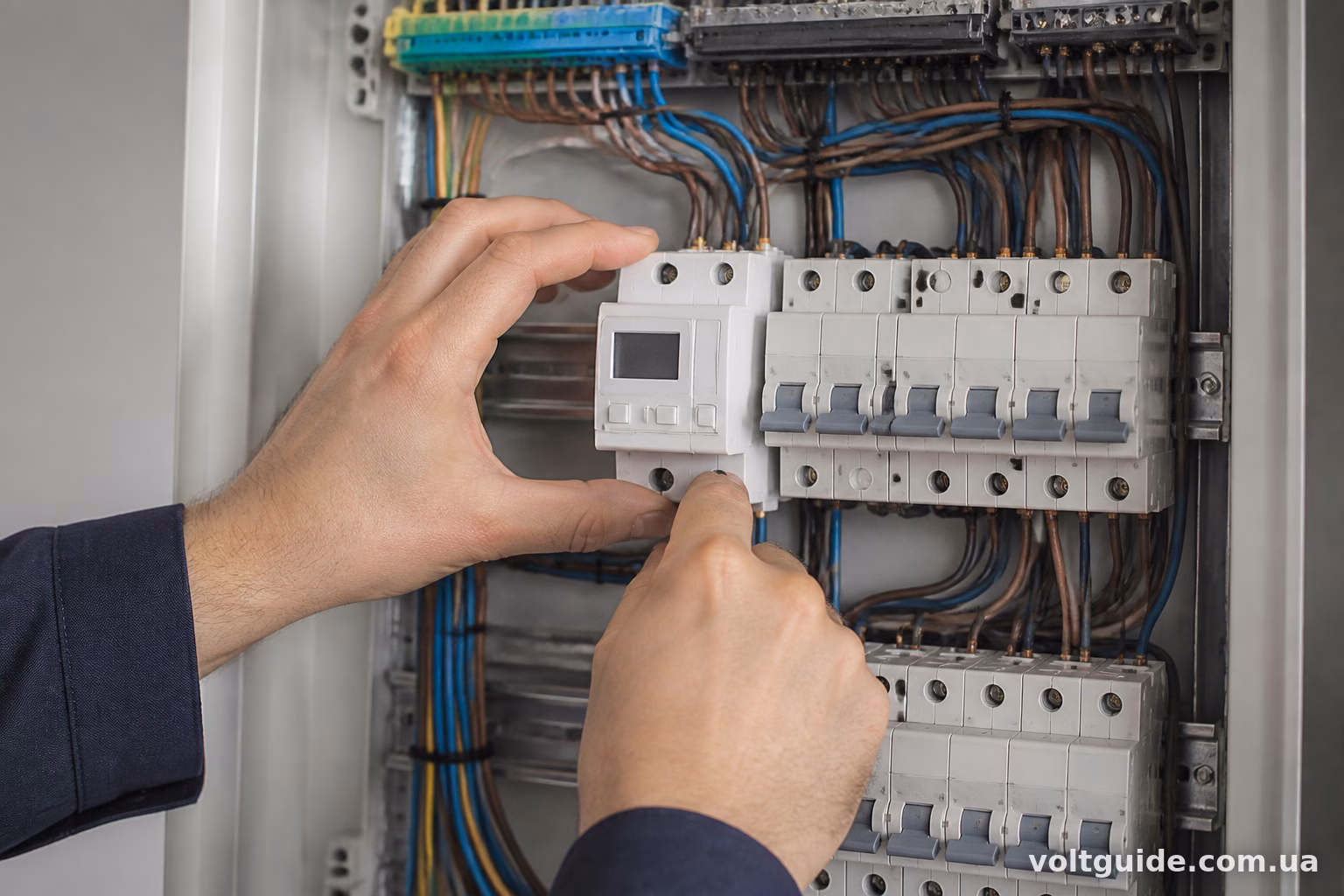

Де в щиті розмістити реле напруги
Реле ставлять одразу після вводного автомата, до всіх групових ліній. Логіка проста: якщо мережа «полетіла», має знеструмитись все, а не одна гілка.
Порядок в щиті знизу вгору або зліва направо (залежить від виробника корпуса) виглядає так:
- вступний автомат;
- реле напруги (або реле + контактор);
- ПЗВ (УЗО) на групи;
- автоматичні вимикачі на окремі лінії.
Місце під реле — це один-два модулі DIN-рейки, залежно від моделі. Якщо щит вже забитий, іноді доводиться переставляти автомати, щоб звільнити компактну ділянку ближче до вводу. Тут головне — не тягнути довгі перемички туди-сюди, це і естетика, і зайвий опір контактів.
Схема підключення для однофазної мережі
Класична схема на 220В виглядає так: фаза з вводного автомата йде на клему «вхід» реле, з клеми «вихід» — далі на шину або на груповий автомат. Нуль зазвичай проходить транзитом через реле (для контролю обриву нуля) або підключається окремо для живлення самого пристрою — тут все залежить від конкретної моделі, тому інструкція виробника обов’язкова до прочитання.
У більшості реле є два силові виводи для фази (вхід/вихід) і два для нуля. Плюс іноді окремі клеми для живлення електроніки самого реле — там напруга береться до контактів реле, а не після.
Плутанина найчастіше виникає саме тут: люди підключають живлення реле після його ж контактів, і при спрацюванні (розмиканні) пристрій сам себе знеструмлює і не може повернутися в робочий стан без ручного втручання. Це поширена помилка навіть у людей з досвідом.

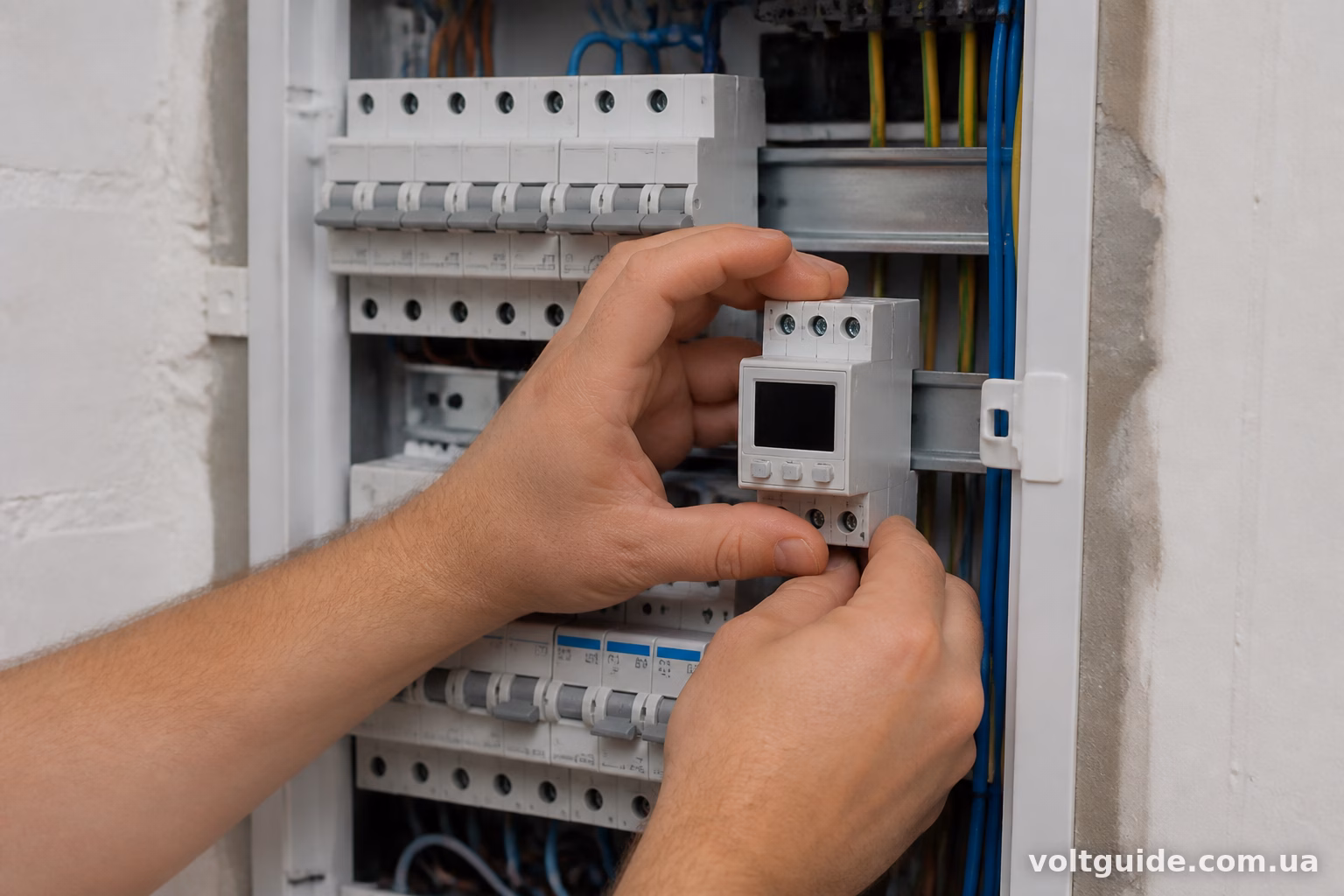

Покрокова інструкція монтажу
Перед будь-якими роботами — знеструмити щит повністю, перевірити відсутність напруги індикатором. Це не формальність, а питання життя.
- Закріпити реле на DIN-рейці поруч із вводним автоматом.
- Зачистити проводи, які підуть на клеми реле — фазу з автомата і нуль з шини N.
- Підключити вхідну фазу до клеми «L in» (або просто «вхід»), вихідну — на розподільну шину чи безпосередньо на групові автомати.
- Підключити нуль згідно зі схемою конкретної моделі — транзитом або окремим проводом живлення.
- Перевірити моменти затяжки клем — недотягнутий гвинт з часом дає нагрів і оплавлення контакту, це реальна причина пожеж у щитах.
- Подати напругу, перевірити індикацію на дисплеї реле — має показувати актуальне значення вольтажу мережі.
Якщо реле механічне (без дисплея), орієнтуйтесь на світлодіоди чи звукові сигнали — у кожної моделі своя логіка індикації, і краще один раз прочитати мануал, ніж потім гадати, чому пристрій «клацає» без видимої причини.
Підключення через контактор — коли це потрібно
Вбудований комутаційний ресурс реле напруги зазвичай розрахований на 16-40А. Якщо навантаження будинку більше — електрокотел, теплові насоси, зварювальний апарат у гаражі — реле напряму включати в силове коло не можна, воно просто згорить на контактах через кілька спрацювань.
В такому випадку реле працює як «мозок», який керує котушкою магнітного пускача (контактора), а вже контактор комутує основне навантаження. Схема ускладнюється, додається ще один модуль в щиті, зате ресурс системи зростає в рази. Контактор на 40-63А з реле напруги — доволі типова зв’язка для приватних будинків з насосною станцією та котлом.

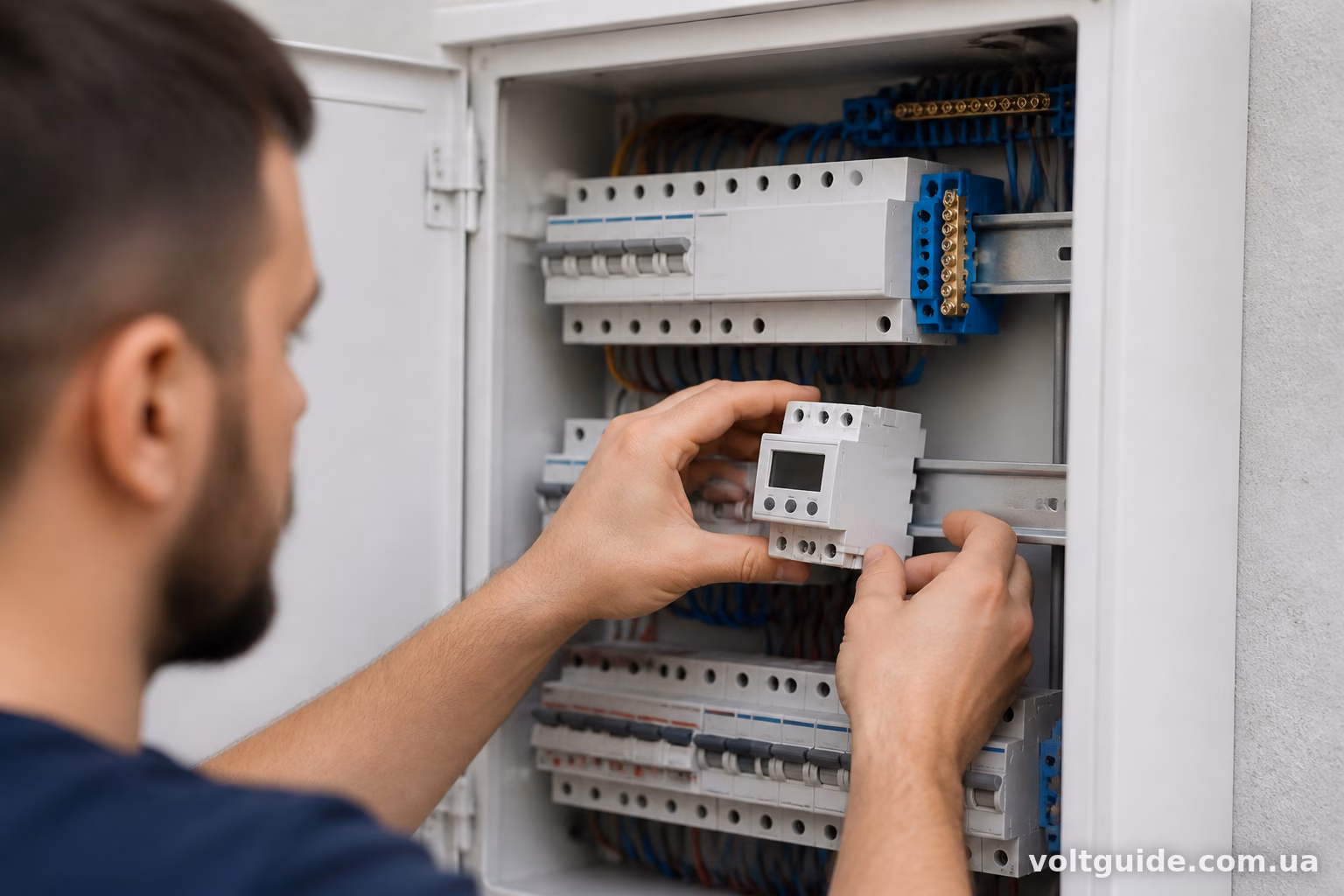

Налаштування порогів спрацювання
Заводські налаштування — це компроміс, орієнтований на «середню» мережу. Але кожен будинок і кожна вулиця мають свою специфіку. Десь напруга просідає до 180В вечорами через перевантаження трансформатора, і якщо виставити занадто консервативний поріг — реле буде клацати щовечора, вимикаючи весь будинок.
Типові налаштування для більшості квартир:
- нижній поріг — 190-195В;
- верхній поріг — 240-245В;
- затримка на включення після нормалізації — 3-5 хвилин (щоб холодильник чи кондиціонер встигли «відпочити»).
Для будинків зі старою проводкою або нестабільною трансформаторною підстанцією нижню межу іноді знижують до 175-180В, інакше реле буде вимикатись занадто часто, а це теж не корисно для контактів самого реле — зношуються швидше.
Типові помилки при встановленні
Найчастіша проблема — переплутана полярність фази і нуля, через що реле або не вмикається взагалі, або показує неправильні значення на дисплеї.
Друга по популярності — надто туго закручені або, навпаки, недотягнуті клеми. Обидва варіанти шкідливі: перезатягнутий гвинт може пошкодити ізоляцію жили, недотягнутий — дає іскріння.
Третя помилка — ігнорування максимального струму реле. Люди бачать цифру «63А» на корпусі і думають, що це про напругу мережі, хоча насправді це максимальний струм навантаження, який реле здатне комутувати без контактора. Перевищення цього значення веде до підгоряння контактів вже за кілька місяців експлуатації.
Ще один момент — деякі майстри економлять на кабелі підключення самого реле, використовуючи занадто тонкий провід для силових клем. Навіть якщо реле розраховане на 40А, а провід перетином 1.5мм² — саме провід стане слабким місцем схеми задовго до того, як реле себе вичерпає.
Встановити реле напруги в щит — задача на годину-півтори для людини, яка хоч раз тримала в руках викрутку і розуміє різницю між фазою і нулем. Головне — не поспішати з підключенням клем живлення самого пристрою, правильно розрахувати навантаження і не забувати про контактор, якщо потужність будинку це вимагає. Такий захист коштує копійки порівняно з ціною нового холодильника чи котла, який згорів через стрибок напруги на лінії.
