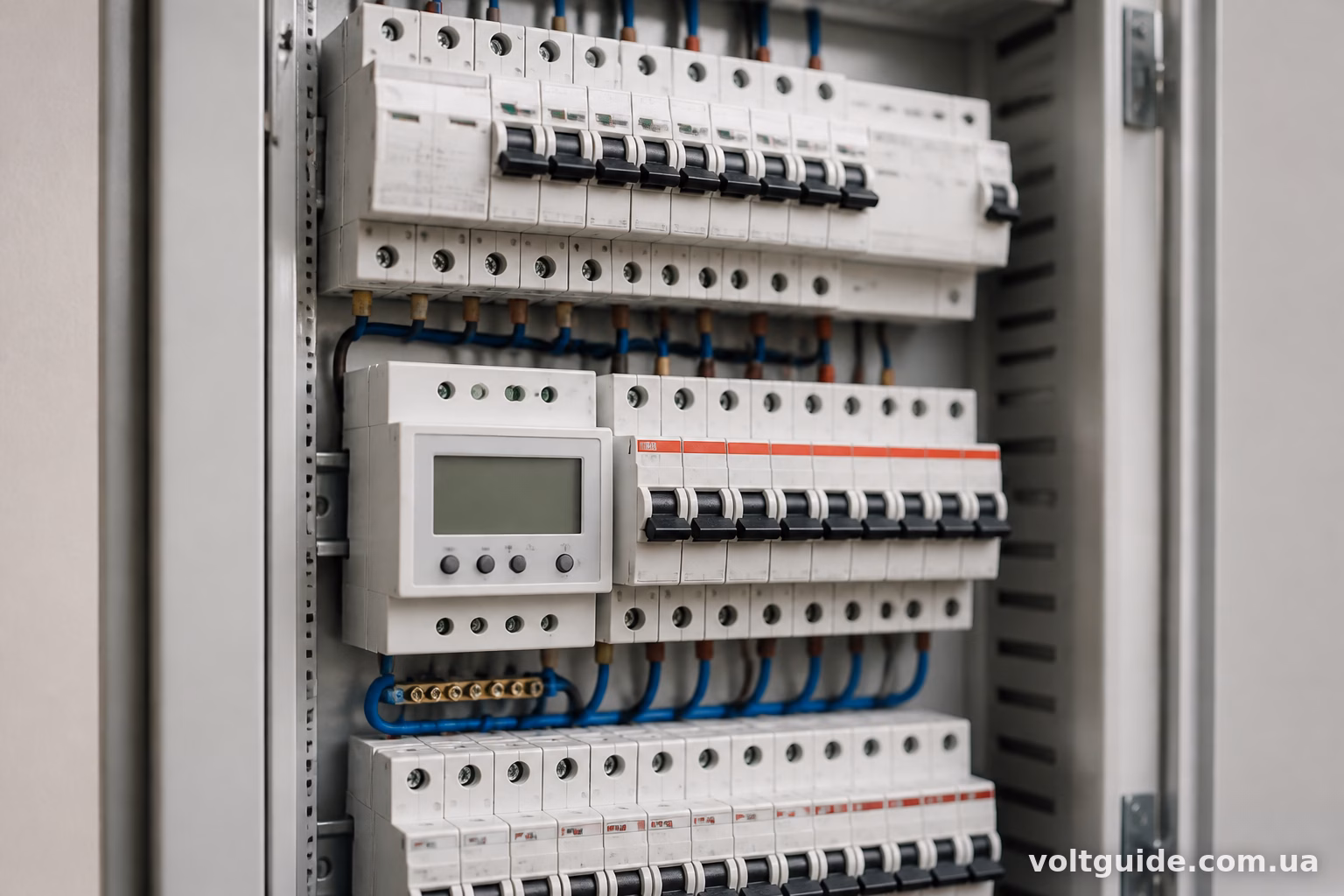

Реле напруги ставлять одразу після вступного автомата, перед усіма іншими групами захисту. Це базове правило, і від нього рідко відхиляються. Причина проста — реле має контролювати напругу до того, як вона піде далі по щиту, на УЗО, автомати груп і, зрештою, на розетки та освітлення.
Але тут є нюанси. Одна справа — теорія, інша — реальний щит на 12 чи 24 модулі, де місця обмаль, а кабелів купа. Розберемось детальніше.
Чому положення реле в щиті не дрібниця
Реле напруги — це пристрій, який відключає навантаження при перепадах в мережі. Скачок вище 250В або провал нижче 160В (цифри залежать від моделі та налаштувань) — і реле розриває коло. Логічно, що воно має “бачити” напругу раніше за все інше обладнання в щиті.
Якщо поставити реле десь посередині схеми, після кількох груп автоматів, вийде дивна ситуація: частина обладнання захищена, частина — ні. Приклад з практики: клієнт встановив реле тільки на групу розеток кухні, залишивши освітлення і бойлер без захисту. При стрибку напруги згорів блок живлення телевізора в залі — саме тому, що та лінія йшла в обхід реле.
Тому правильний порядок такий: ввід → лічильник → вступний автомат → реле напруги → далі вже розподіл по УЗО і автоматах груп.

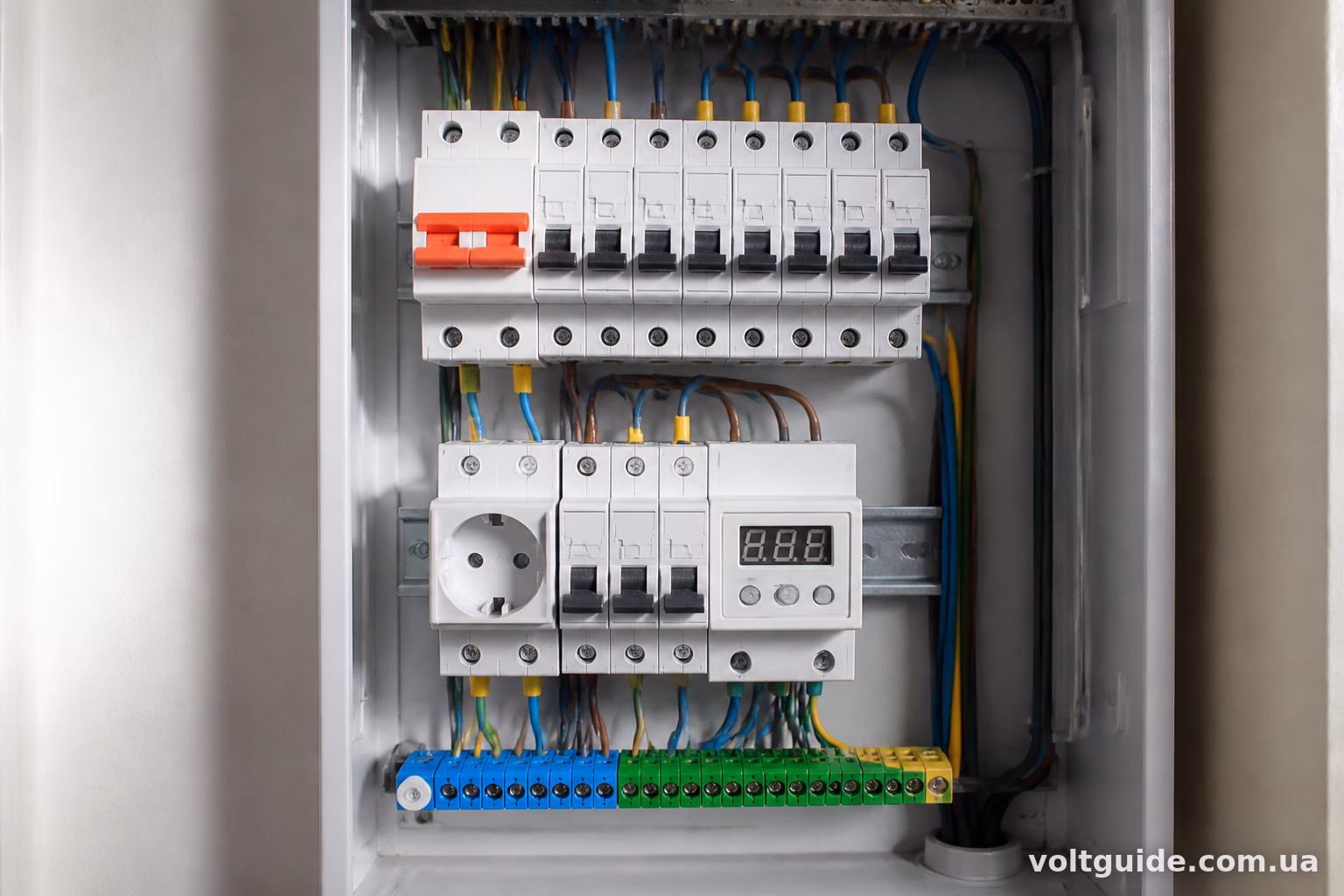

Класична схема розміщення
У більшості приватних будинків і квартир схема виглядає так:
- Вступний автомат (частіше 25-40А, залежно від виділеної потужності)
- Реле напруги (наприклад, РН-116, Zubr, EasyElectro РН)
- Загальне УЗО або диференційні автомати на групи
- Автомати окремих ліній — освітлення, розетки, бойлер, кондиціонер
Реле ставлять модулем відразу після вводу, і вже з його виходу йде вся розводка. Це дає повний захист усього щита — від найпростішого світильника до потужної плити.
Іноді роблять інакше — ставлять кілька реле на окремі напрямки. Наприклад, одне реле на силові групи (бойлер, плита, кондиціонер), інше — на освітлення і слаботочку. Це має сенс, якщо потужні прилади іноді відключають окремо для обслуговування, а решту будинку хочуть тримати під напругою.

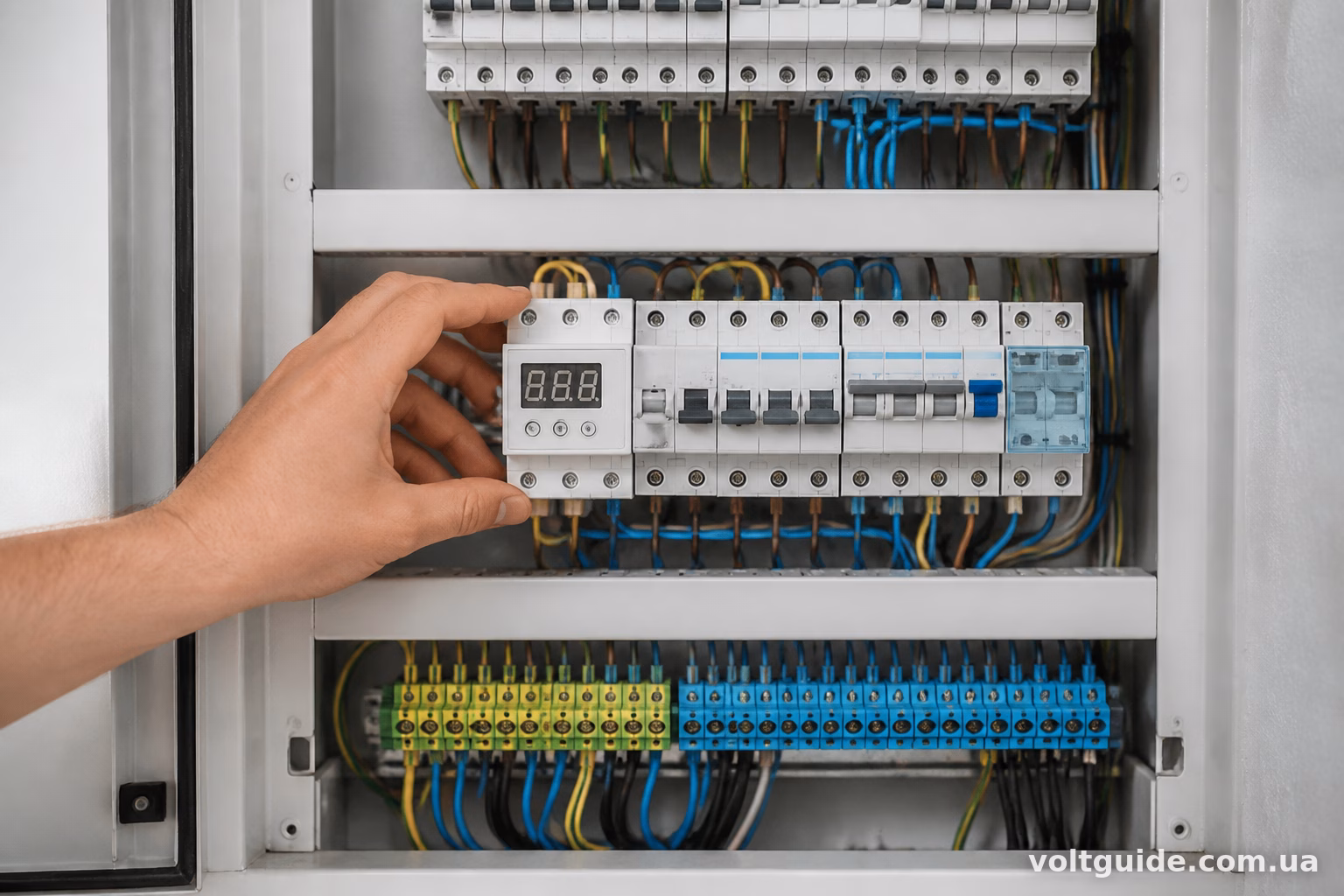

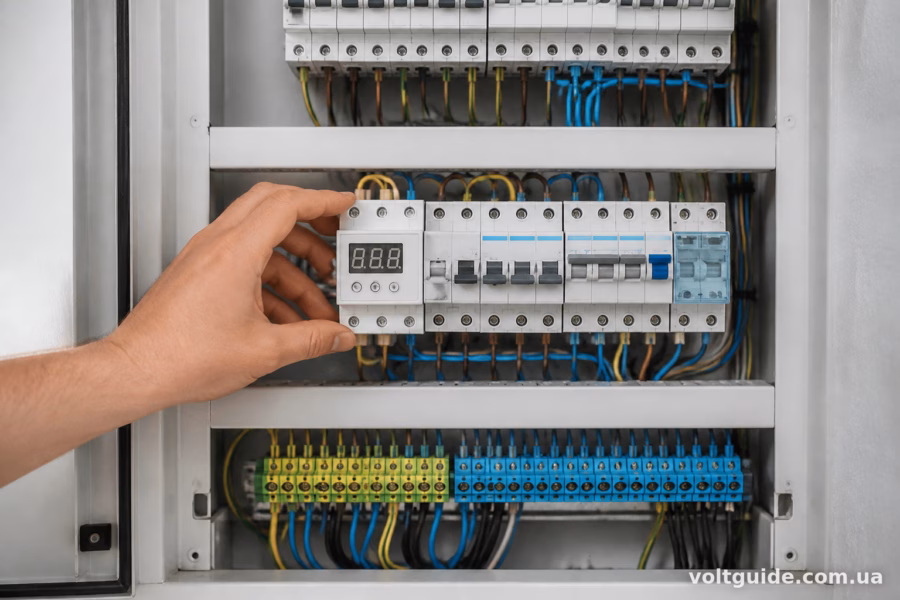

Реле і УЗО — що йде першим
Тут часто виникають суперечки. Правило таке: реле напруги ставиться до УЗО, тобто ближче до вводу.
Логіка проста. УЗО реагує на струм витоку, а не на параметри напруги. Це два різні захисні механізми, які не заважають одне одному, якщо стоять у правильному порядку. Реле першим перевіряє, чи взагалі нормальна напруга в мережі, і тільки після нього струм іде на УЗО, яке вже стежить за витоками на землю.
Якщо поміняти місцями — поставити УЗО перед реле — при спрацюванні реле напруги (розриві кола) УЗО просто залишиться без живлення в цей момент, і його стан стане непередбачуваним. На практиці це не критично ламає обладнання, але порушує логіку захисту і ускладнює діагностику несправностей.
Однофазна мережа проти трифазної
У квартирі з однофазним вводом все просто — одне реле напруги, встановлене після ввідного автомата, закриває всі питання.
З трифазною мережею (приватні будинки, гаражі, майстерні) складніше. Тут можливі два варіанти:
Перший — трифазне реле напруги, яке контролює всі три фази одночасно і відключає навантаження при аварії на будь-якій з них. Ставиться так само — одразу після вводу, до розподілу по фазах.
Другий варіант — три окремих однофазних реле, кожне на свою фазу, після того як напруга вже розведена по фазних групах. Цей підхід використовують рідше, здебільшого коли навантаження на фазах суттєво відрізняється і хочеться незалежного контролю кожної лінії.
Трифазне реле компактніше і простіше в монтажі, тому в 90% випадків обирають саме його.

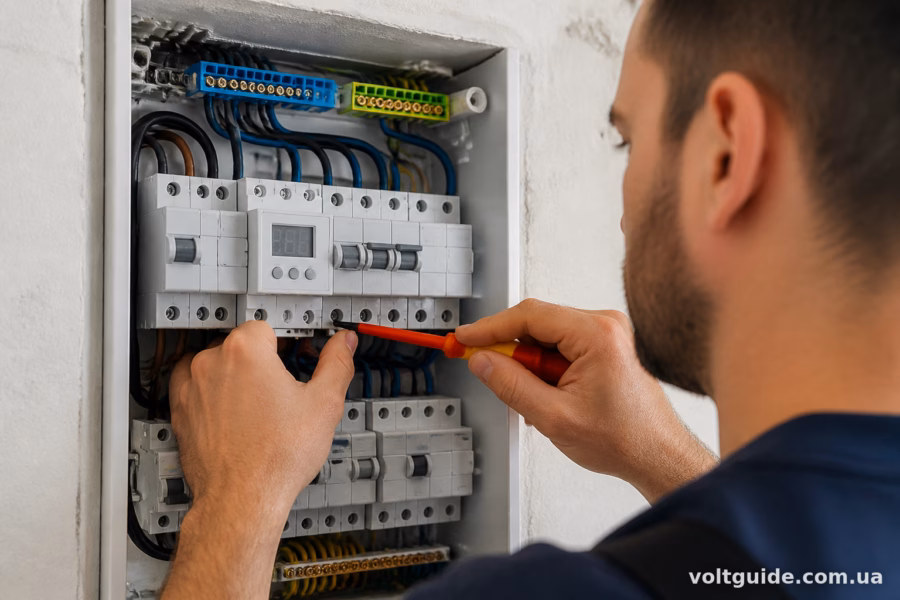

Типові помилки при встановленні
Найчастіша помилка — монтаж реле після групових автоматів, а не до них. Виглядає це так: електрик розводить щит, а реле “довстановлюють” пізніше, тому просто підключають його до вільної клеми, яка виявилась зручною. В результаті захищена лише частина мережі.
Друга проблема — відсутність байпасу або можливості тимчасово обійти реле при його виході з ладу. Реле напруги — прилад електронний, і він теж може зламатися. Якщо немає перемички чи резервної схеми, при поломці реле весь будинок залишається без світла, поки не приїде електрик або не привезуть нове реле з магазину.
Третя помилка — неправильний підбір номіналу. Реле розраховане на певний максимальний струм (16А, 32А, 63А і вище). Якщо загальне навантаження будинку перевищує номінал реле, воно буде постійно спрацьовувати на перегрів або взагалі вийде з ладу раніше строку. Перед покупкою варто порахувати сумарну потужність усіх споживачів і брати реле з запасом хоча б 20-25%.
Ще один нюанс — деякі майстри ставлять реле напруги в самому кінці лінії, ближче до конкретного приладу (наприклад, тільки перед холодильником або котлом). Це виправдано, якщо треба захистити один конкретний дорогий прилад додатково, але не замінює загальне реле на вводі.
Практичні моделі та де їх ставлять
На українському ринку популярні кілька виробників — Укрем (РН-116, РН-118), Zubr, EasyElectro, HAGER, ETI. Більшість з них виконані у форматі DIN-рейкового модуля шириною 1-2 модулі, що зручно для стандартних щитів.
Для квартири з навантаженням до 40А цілком підійде однофазне реле на 1-2 модулі, встановлене одразу після ввідного автомата. Для приватного будинку з трифазним вводом і навантаженням від 63А варто дивитися в бік трифазних моделей з роздільним контролем фаз — вони дорожчі, але дають повнішу картину стану мережі.
Якщо в щиті мало місця, а реле хочеться поставити обов’язково — краще пожертвувати кількістю резервних місць під майбутні автомати, ніж ставити реле не туди, куди треба. Місце для реле напруги — це не той компроміс, на якому варто економити.
Розміщення реле напруги — питання не смаку, а логіки роботи всієї електромережі будинку. Ставте його одразу після вступного автомата, до УЗО і групових автоматів — і воно захищатиме все, що підключено далі. Будь-яке інше розташування залишає частину обладнання без прикриття, а це саме те, заради чого реле взагалі купують.
