Реле контролю фаз: для чого потрібне

Реле контролю фаз ставлять туди, де в будинок або на виробництво заведено три фази. Головна задача пристрою проста — відключити навантаження, щойно з живленням щось не так. Зник нуль, перекосило фази, одна з них пропала або напруга стрибнула за межі норми — реле спрацьовує і рве коло раніше, ніж встигне згоріти дорога техніка.

Звучить як щось із розряду “для великих заводів”, але насправді штука актуальна і для приватного будинку з трифазним вводом, і для майстерні з верстатами, і навіть для звичайної квартири в старому будинку, де електрика примхлива.

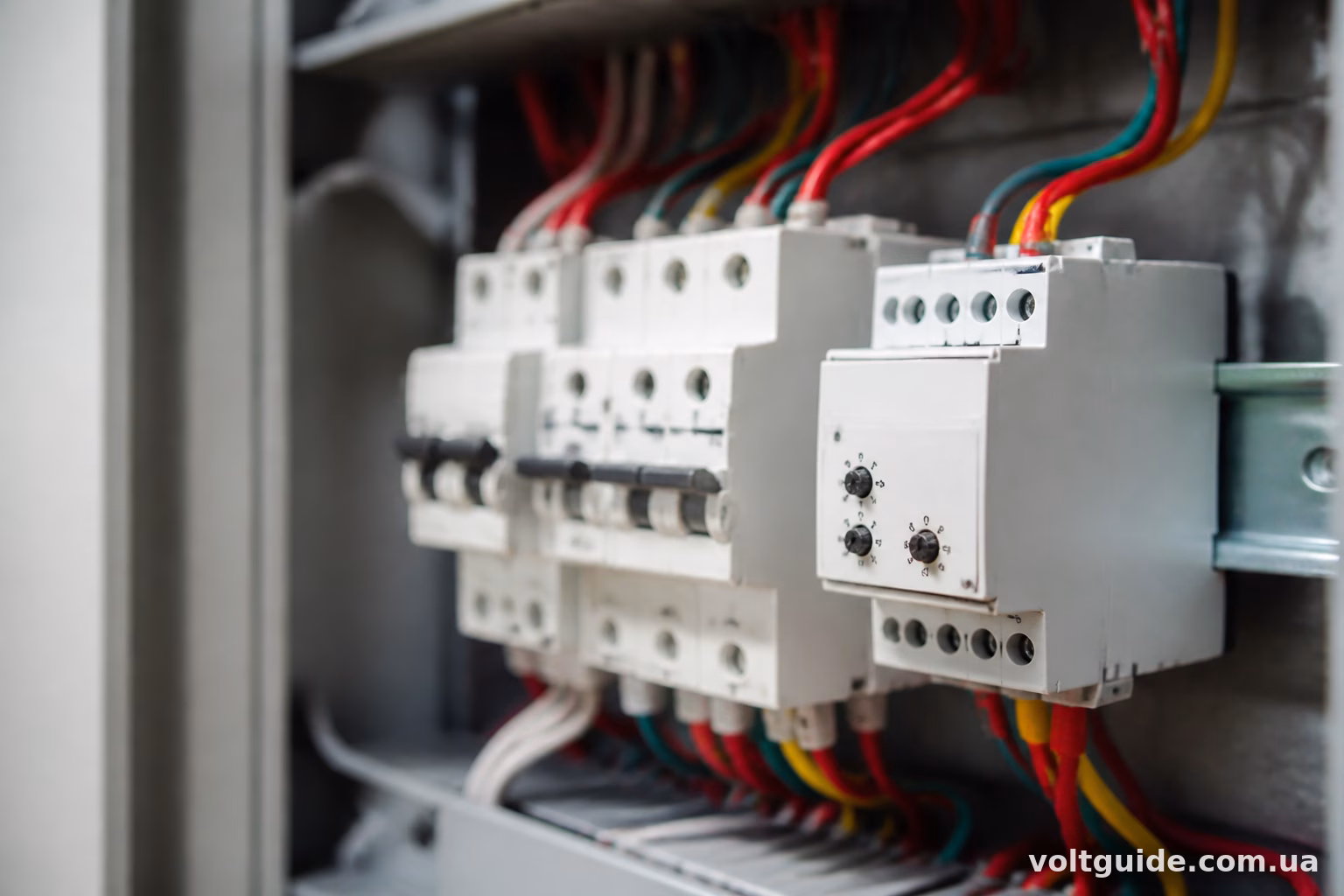

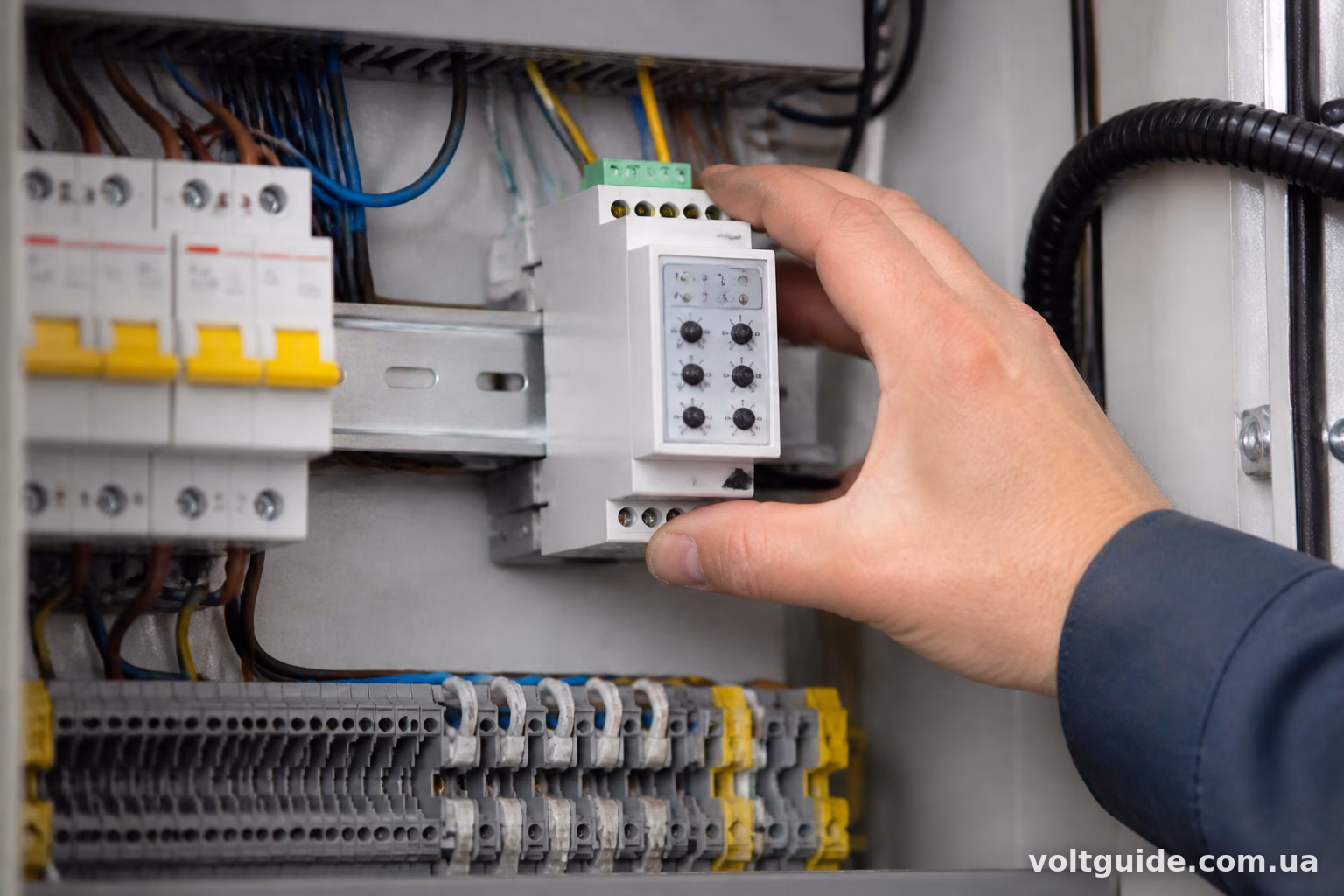

Що насправді ламається без реле фаз

Три фази — це не просто “три дроти замість одного”. Це система, яка працює правильно тільки коли всі фази збалансовані і на місці. Варто одній зникнути або нулю відірватися — і починається веселощі.

Класична ситуація: обрив нульового провідника на вводі. Буває на СТО, буває через старі скрутки на опорах, буває через недбалий монтаж підрядника. Коли нуль пропадає, а фази лишаються, напруга в мережі перерозподіляється між споживачами хаотично. На одній фазі може стрибнути до 380 В замість 220, на іншій — впасти до 100. Результат — холодильники, телевізори, бойлери летять пачками. Причому одночасно в кількох квартирах під’їзду, якщо обрив стався на загальному щитку.

Ще варіант — перекіс фаз через нерівномірне навантаження. У приватному будинку це особливо помітно: на одній фазі повітряний насос і зварювальний апарат, на іншій — лампочка в коридорі. Перекіс не такий фатальний як обрив нуля, але теж б’є по техніці, особливо по мотор-компресорах холодильників і кондиціонерів.

І третя типова біда — просадка або стрибок напруги від сусідніх споживачів або проблем на підстанції. Тут реле контролю фаз теж рятує, бо реагує на вихід за встановлені межі — умовно, нижче 180 В чи вище 250 В.

Як воно працює зсередини

Принцип нехитрий. Реле постійно вимірює напругу на кожній із трьох фаз. Всередині є мікроконтролер (у бюджетних моделях — просто аналогова схема), який порівнює виміряні значення з заданими порогами.

Якщо все в нормі — реле тримає контакти замкнутими, через них живиться котушка магнітного пускача або контактора, і навантаження отримує живлення.

Щойно параметри виходять за межі — реле розмикає керуючий контакт, пускач відпадає, і споживач знеструмлюється. Причому робиться це не миттєво в буквальному сенсі — є невелика затримка на спрацювання (зазвичай регулюється, від 0,1 до 10 секунд), щоб реле не смикалося від короткочасних просадок напруги, які бувають при пуску потужного обладнання і самі по собі не небезпечні.

Є ще одна важлива функція — затримка на повторне включення після відновлення нормальних параметрів. Зазвичай це 3-10 хвилин. Навіщо це потрібно? Щоб дати мережі стабілізуватися і не смикати навантаження туди-сюди при нестабільному живленні. Плюс це береже контактор — часті перемикання під навантаженням скорочують його ресурс.

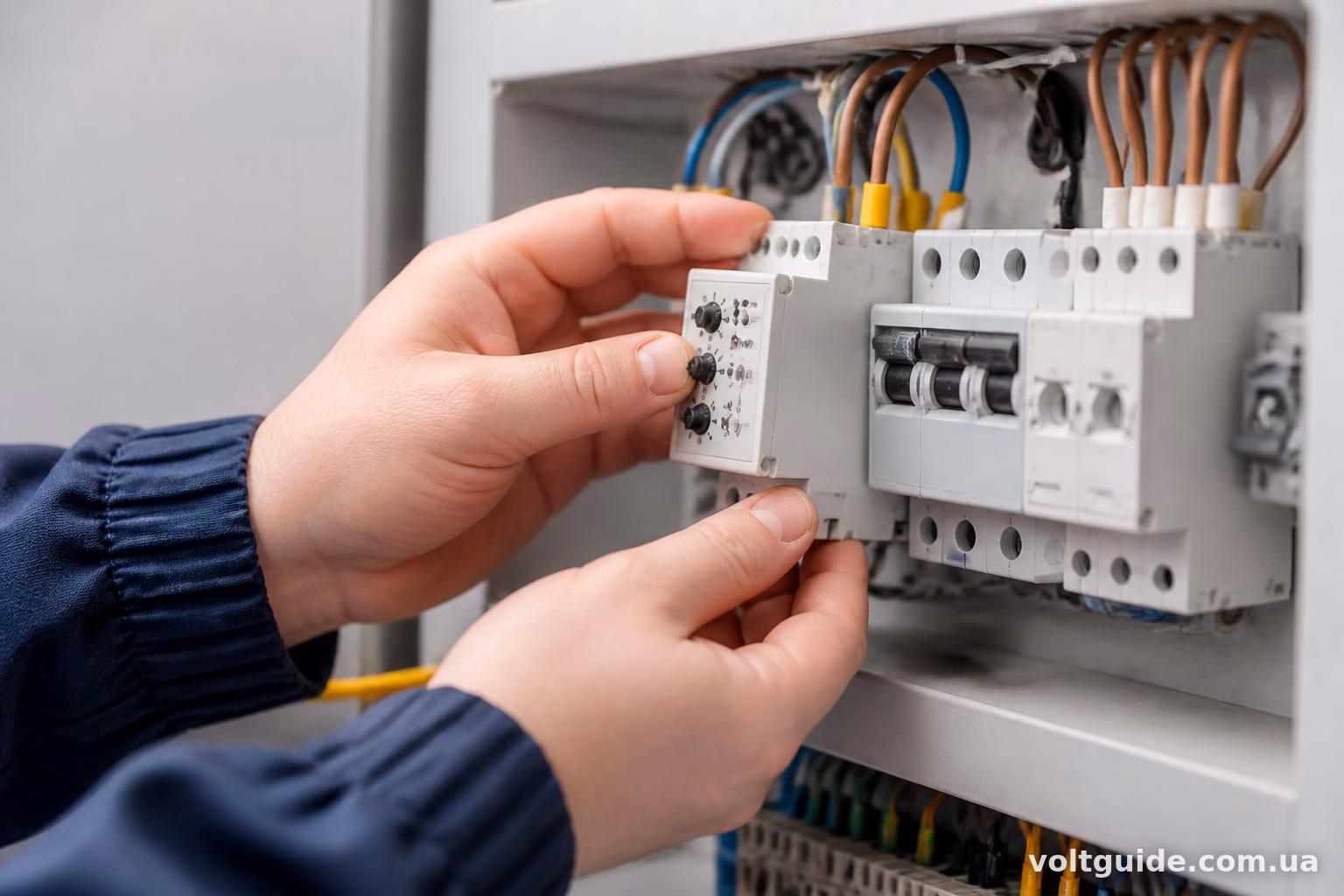

Де ставити реле в щитку

Тут все просто, хоч на перший погляд і не очевидно. Саме реле контролю фаз силовий струм через себе не пропускає — воно тільки вимірює напругу і керує контактором чи пускачем. Тому в схемі завжди присутні дві частини:

реле контролю фаз — підключається до всіх трьох фаз і нуля для вимірювання;
контактор (магнітний пускач) — саме через нього йде основне навантаження, а керується він виходом реле.

Ставлять реле відразу після ввідного автомата, до розподілу навантаження по групах. Логіка проста: якщо проблема з фазами, треба відключити все відразу, а не окремі групи.

У приватному будинку з трифазним вводом типова схема виглядає так: ввідний автомат → реле контролю фаз (вимірювальні клеми) → контактор потрібного номіналу → далі вже розподіл по автоматах на групи освітлення, розеток, бойлера тощо.

Важливий нюанс — номінал контактора підбирається під сумарний струм всього будинку, а не під окрему групу. Якщо загальне навантаження може сягати 40А, контактор беруть на 40А або з запасом на 63А.

На що дивитись при виборі

Моделей на ринку хоч греблю гати — від бюджетних тайванських варіантів по 300-400 грн до серйозних промислових реле за пару тисяч. Різниця не тільки в бренді, а й у функціоналі.

Діапазон регулювання напруги. Хороше реле дозволяє гнучко налаштувати верхній і нижній поріг спрацювання. Для міської квартири зазвичай ставлять межі десь 175-250 В, для приватного будинку з генератором чи стабілізатором діапазон можна розширити.

Час затримки на включення і відключення. Чим гнучкіше регулюється — тим краще. Особливо затримка на повторне включення: для холодильного обладнання і компресорів вона критична, бо пряме включення компресора одразу після знеструмлення може його вбити.

Контроль порядку чергування фаз (асиметрії). Не всі моделі це вміють, а функція корисна там, де є трифазні двигуни — неправильний порядок фаз змінює напрямок обертання, і якщо це насос чи вентилятор з певним напрямком роботи, наслідки можуть бути неприємними.

Максимальний струм контактів реле. Сама котушка контактора споживає небагато, зазвичай до 1-2А, тому цей параметр рідко буває проблемою, але перевірити варто.

Індикація. Світлодіоди на панелі, що показують яка фаза відсутня або занижена — річ дрібна, але економить купу часу при пошуку несправності. Без індикації доводиться лізти з мультиметром і перевіряти кожну фазу окремо.

Серед моделей, які часто зустрічаються в українських щитках — Новатек-Электро (українське виробництво, непогане співвідношення ціна-якість), реле від Meandr, DEKraft, EKF. Для приватного будинку з не надто складним навантаженням цілком вистачає бюджетного варіанту на DIN-рейку, головне — щоб був нормальний діапазон налаштувань і не глючив на коротких просадках.

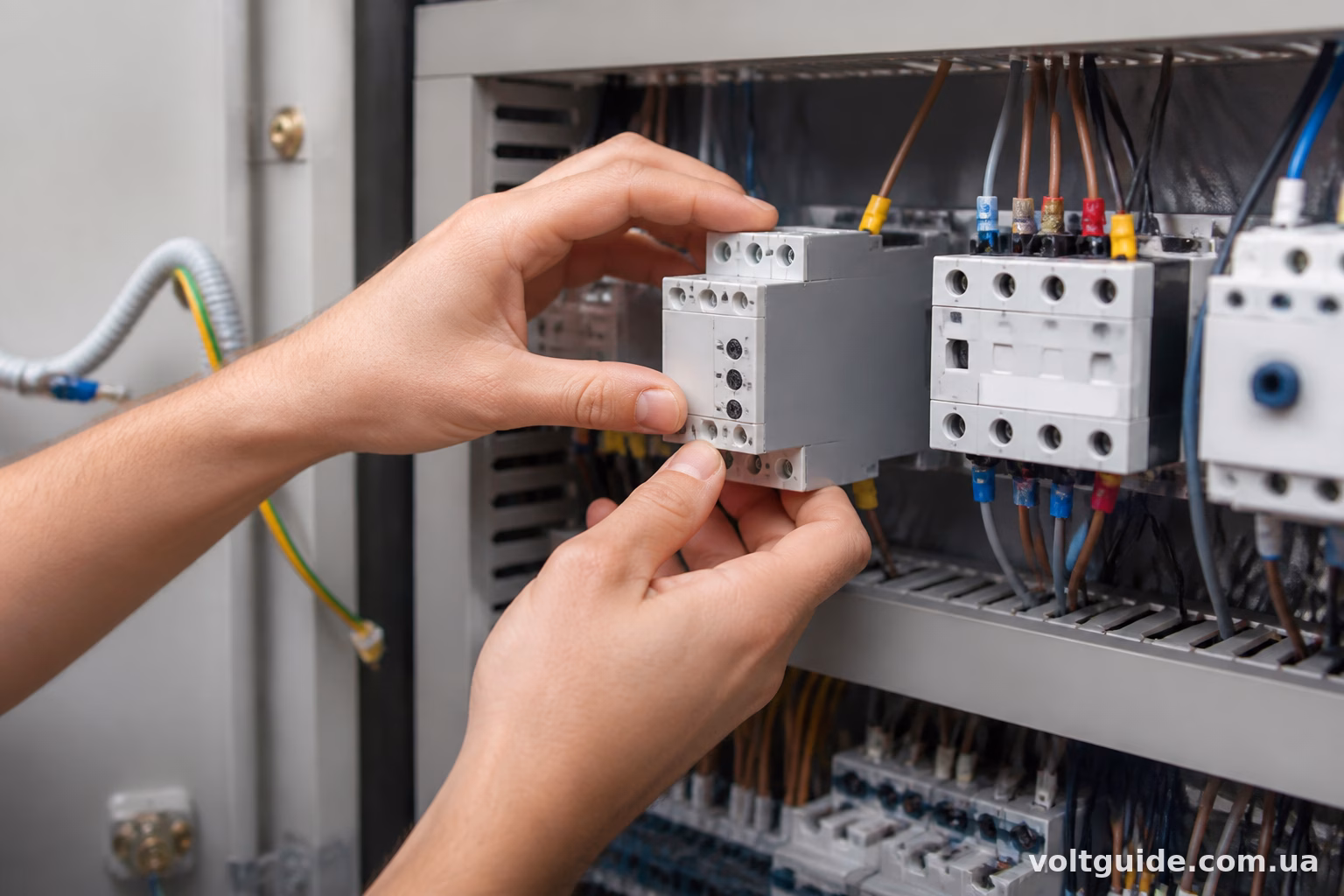

Типові помилки при монтажі

Найчастіша — забувають про контактор і намагаються завести все навантаження прямо через реле. Реле не розраховане на такі струми, контакти горять або взагалі не перемикаються під навантаженням.

Друга помилка — ставлять реле після групових автоматів, а не до них. Тоді при спрацюванні відключається тільки частина будинку, а сенс пристрою якраз у тому, щоб убезпечити все одразу.

Третя — ігнорують затримку на включення. Виставляють мінімальну, і реле починає смикати контактор туди-сюди при найменших коливаннях мережі. Контактор від такого клацання швидко виходить з ладу, а споживачі отримують мікровідключення, які теж не корисні для техніки.

І ще момент — плутають клеми вимірювання фаз з клемами живлення котушки контактора. На деяких моделях розташування виводів не інтуїтивне, тому інструкцію варто читати уважно, а не підключати “на око” по аналогії з іншим реле.

Коли реле контролю фаз точно потрібне

Якщо коротко — там, де є трифазний ввід і будь-яка більш-менш цінна техніка. Приватний будинок з бойлером, насосною станцією, кондиціонерами. Майстерня зі верстатами. Навіть звичайна квартира в старому фонді, де живлення нестабільне через стан загальнобудинкових мереж.

Ціна питання — від пари сотень до тисячі-двох гривень за саме реле, плюс контактор. У порівнянні з вартістю холодильника чи котла, який може згоріти при обриві нуля, витрата виглядає більш ніж виправданою.
