Елекс Ампер У 12-1/40: характеристики та налаштування

Ампер У 12-1/40 — це реле контролю напруги українського виробництва, яке ставлять перед стабілізатором або замість нього там, де навантаження не надто велике. Пристрій відключає лінію при просадках чи стрибках напруги, а коли все стабілізується — вмикає її назад, витримавши паузу. Модель “12-1/40” розрахована на струм навантаження до 40А, тобто цілком витягне квартиру з холодильником, телевізором, освітленням і навіть невеликим кондиціонером, якщо той не стартує з великим пусковим струмом.

На відміну від дорожчих серій з вбудованим контактором на великий струм, ця модель компактна і зазвичай працює у зв’язці з зовнішнім контактором або пускачем, коли треба комутувати щось потужніше. Хоча для побутових задач 40А вистачає з запасом.

Технічні характеристики

Головне, що варто знати перед покупкою чи монтажем:

Номінальна напруга мережі — 220В, однофазна;
Максимальний струм навантаження — 40А (це приблизно 8,8 кВт активного навантаження, але на практиці краще не заганяти в такі цифри, залишати запас);
Діапазон контролю напруги — регулюється в межах приблизно від 140В до 270В залежно від налаштувань нижнього і верхнього порогів;
Затримка повторного включення — регулюється, зазвичай від кількох секунд до 10 хвилин;
Індикація — світлодіодна, показує стан мережі та причину відключення (перенапруга, знижена напруга, обрив нуля);
Кріплення — на DIN-рейку, ширина модуля стандартна, легко влазить в щиток поряд з автоматами;
Робоча температура — від -25 до +40 градусів, тому в неопалюваному гаражі чи на дачі взимку теж працює нормально.

Окремо варто сказати про захист від обриву нуля. Це та ситуація, коли в старих будинках раптом підскакує напруга до 380В через обрив нейтралі в стояку — і от тут реле відпрацьовує миттєво, рятуючи техніку. Саме заради цієї функції багато хто і ставить подібні пристрої, а не заради банальних перепадів.

Схема підключення Ампер У 12-1/40

Підключення в цілому не складніше, ніж встановлення звичайного автомата. Фаза заходить на вхідні клеми, з виходу йде на навантаження або на контактор, якщо струм більший за 40А і треба розвантажити внутрішні контакти реле. Нуль зазвичай проходить транзитом або підключається окремо — залежно від виконання клемника, тому краще звірятися зі схемою на корпусі, вона там завжди намальована.

Важливий момент — заземлення корпусу щитка і правильна фаза на вхід. Переплутати фазу з нулем на вході — це отримати нероз’яснену поведінку пристрою, коли він то спрацьовує, то ні. Я особисто стикався з таким на одному об’єкті: майстер переплутав клеми, і реле показувало заниженою напругу на 15-20В постійно, хоча мультиметр на щитку показував норму. Розібралися хвилин за двадцять, коли перевірили полярність підключення.

Якщо навантаження перевищує можливості внутрішніх контактів (а для потужних будинків з електроплитою чи бойлером це реально), між реле і навантаженням ставлять магнітний пускач відповідного класу. Реле в такому випадку керує котушкою пускача, а сам пускач вже комутує основний струм. Це стандартна практика, і в інструкції виробника така схема теж прописана.

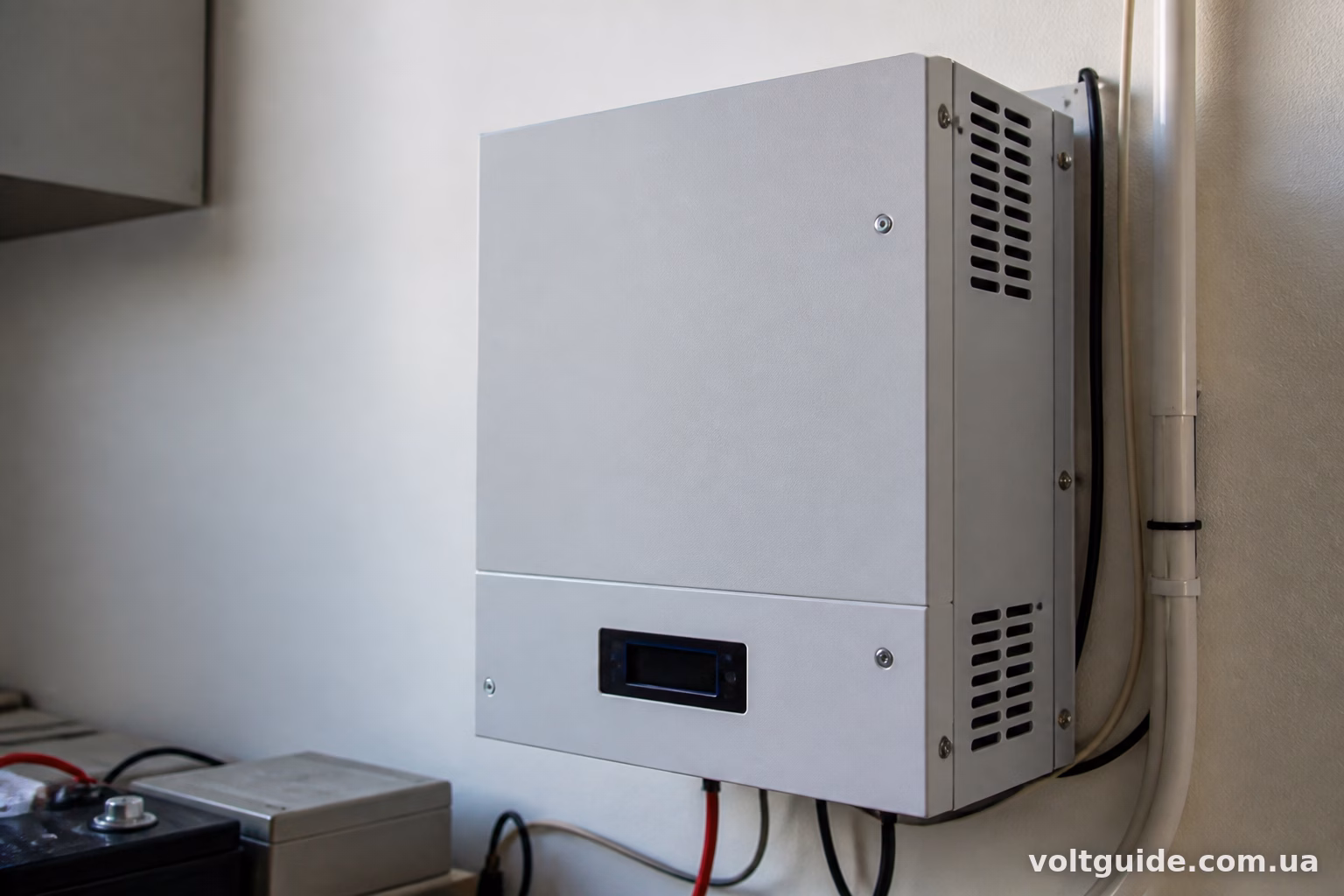

Налаштування порогів спрацювання

Тут все залежить від конкретного виконання — є моделі з потенціометрами (крутилки), є з кнопковим керуванням і цифровим табло. У версії “12-1/40” частіше зустрічаються саме потенціометри, тому опишу цей варіант.

На корпусі є два регулятори: один відповідає за нижню межу напруги, другий за верхню. Заводські налаштування зазвичай виставлені на щось на кшталт 160В знизу і 250В зверху — це доволі широкий діапазон, який підходить для більшості квартир зі стабільним живленням. Але якщо у вас старий будинок з просадками до 170-180В вечорами (типова ситуація для приватного сектора з великим навантаженням на лінію), варто трохи звузити діапазон знизу, підняти поріг до 180-190В, щоб техніка не працювала в режимі постійного недоживлення.

Затримку включення краще не ставити на мінімум. Компресор холодильника чи кондиціонера не любить частих циклів вмикання-вимикання, тому оптимально виставляти затримку хвилини на 2-3. Так пристрій дасть напрузі стабілізуватися і не буде смикати контактор туди-сюди при короткочасних стрибках.

Окремо є регулювання затримки відключення при аварії — вона зазвичай коротка, кілька секунд, щоб реагувати швидко на реальну загрозу типу обриву нуля.

Практична порада: після монтажу дайте пристрою попрацювати хоча б добу в стандартних налаштуваннях і подивіться на індикацію — скільки разів він спрацьовував і з якої причини. Якщо бачите часті відключення через занижену напругу ввечері в години пік — це привід або підняти нижній поріг обережно, або задуматись про стабілізатор, бо реле саме по собі напругу не піднімає, воно тільки відключає при виході за межі.

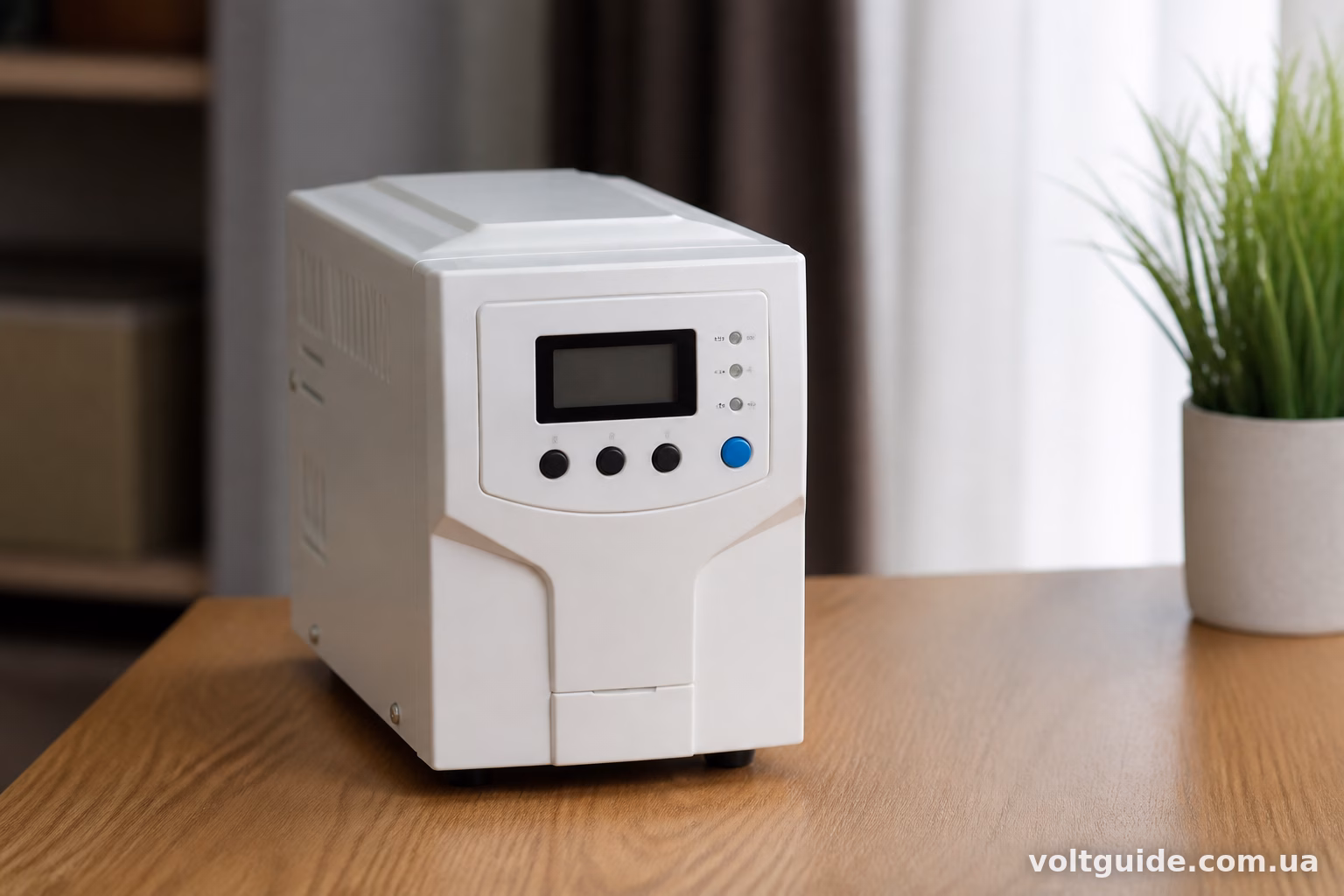

Типові проблеми та їх вирішення

Найчастіше скаржаться на клацання контактора без видимої причини. Причина зазвичай банальна — надто вузький діапазон напруги, і будь-яке незначне коливання в мережі викликає спрацювання. Рішення просте: розширити діапазон на 5-10В з кожного боку і подивитись, чи стане краще.

Друга поширена ситуація — реле показує напругу, яка відрізняється від показань іншого приладу (наприклад, мультиметра чи вбудованого лічильника). Тут різниця в кілька вольт — це нормально, точність побутових вимірювальних вузлів рідко буває ідеальною. А от якщо розбіжність більше 10-15В, варто перевірити контакти на клемнику, можливо десь підгоріло чи послабилось з’єднання.

Третя проблема — пристрій взагалі не реагує на перепади. Тут варто перевірити, чи правильно підключена фаза саме на вимірювальні клеми (в деяких моделях є окремі клеми для виміру і окремі для комутації навантаження, це легко проґавити при швидкому монтажі).

Якщо реле постійно у режимі відключення і не хоче вмикатись назад — можливо, спрацював захист від перенапруги через справжню проблему в мережі, і варто перевірити напругу незалежним приладом, перш ніж підозрювати сам пристрій у несправності.

Загалом Ампер У 12-1/40 — робочий і недорогий варіант захисту для квартири чи невеликого будинку, якщо не потрібна стабілізація напруги, а достатньо просто вчасного відключення при небезпечних значеннях. Головне — грамотно виставити пороги під реальну ситуацію в мережі, а не залишати заводські налаштування наосліп, бо кожна лінія електропостачання поводиться по-своєму.
