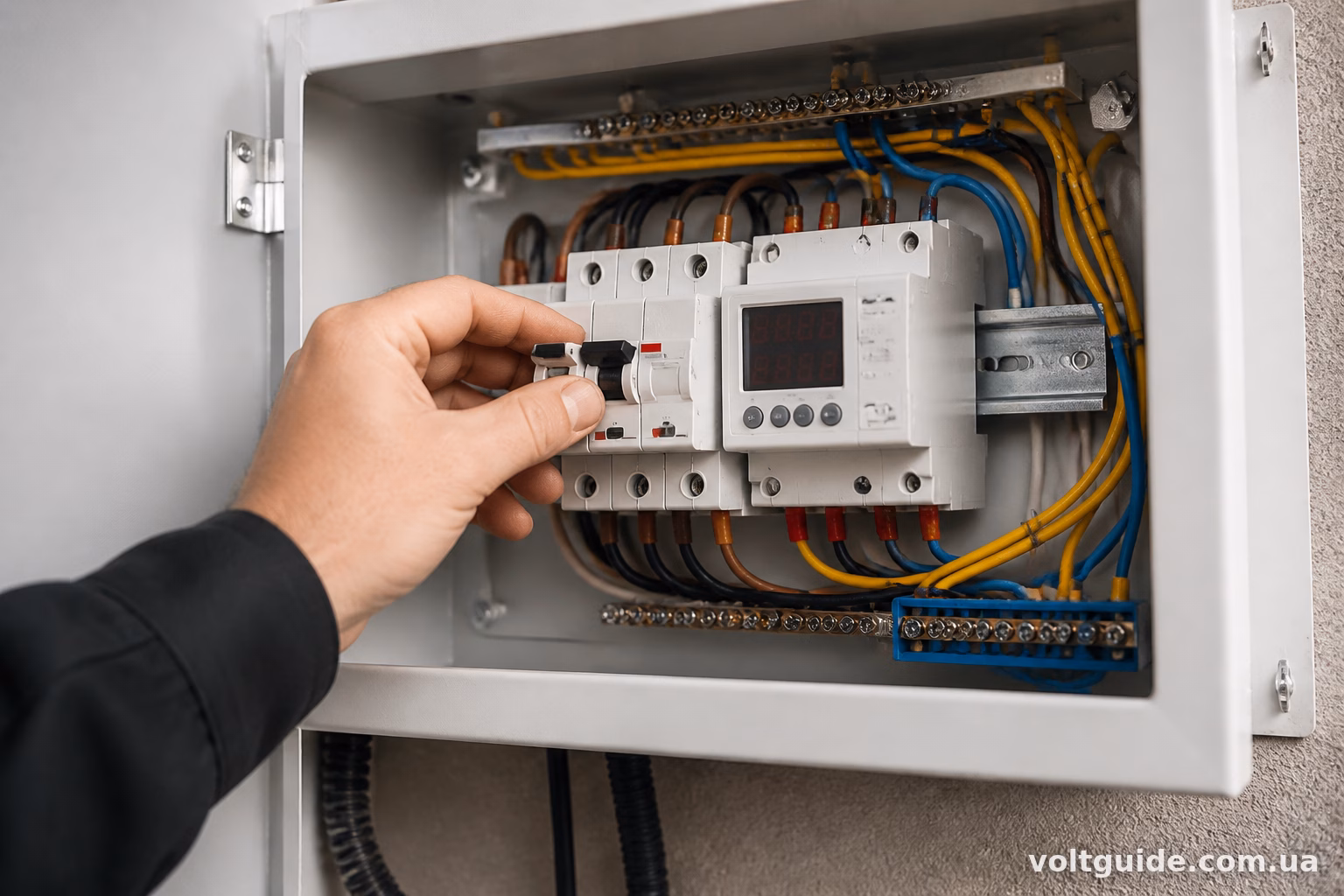

Коротка відповідь: реле напруги ставлять після ввідного автомата. Не до, не паралельно, а саме після — по ходу струму від вводу до навантаження. Це базове правило монтажу, і порушувати його не варто навіть у “тимчасових” схемах, бо тимчасове часто стає постійним.
Але сама відповідь мало що дає без розуміння, чому саме так. Розберемось детальніше, бо питання насправді не таке просте, як здається на перший погляд — плутанина виникає через те, що люди по-різному розуміють слово “до” і “після” в контексті електрощита.
Чому реле ставлять саме після автомата
Ввідний автомат — це перший рубіж захисту. Він реагує на струм: коротке замикання, перевантаження. Його завдання — розірвати коло, якщо через провідники тече більше струму, ніж вони можуть витримати без пошкодження ізоляції чи займання.
Реле напруги — зовсім інший пристрій. Воно не контролює струм, а стежить за напругою в мережі. Якщо напруга виходить за встановлені межі (скажімо, нижче 180В або вище 250В), реле відключає навантаження через вбудований контактор або зовнішній.
Логіка простежується одразу: якщо реле напруги стоїть після автомата, то сам автомат захищає і провідники до реле, і саме реле від можливого короткого замикання чи перевантаження. Якщо ж реле поставити до автомата — виходить, що воно взагалі не захищене від струмових аварій. А реле напруги, до речі, теж може згоріти або замкнути, як і будь-яка інша електроніка.
Є ще один нюанс. Ввідний автомат в квартирі чи будинку зазвичай стоїть на межі відповідальності — до нього постачальник електроенергії, після нього вже майно власника. Реле напруги логічно розміщувати саме в “зоні власника”, тобто після цієї межі.

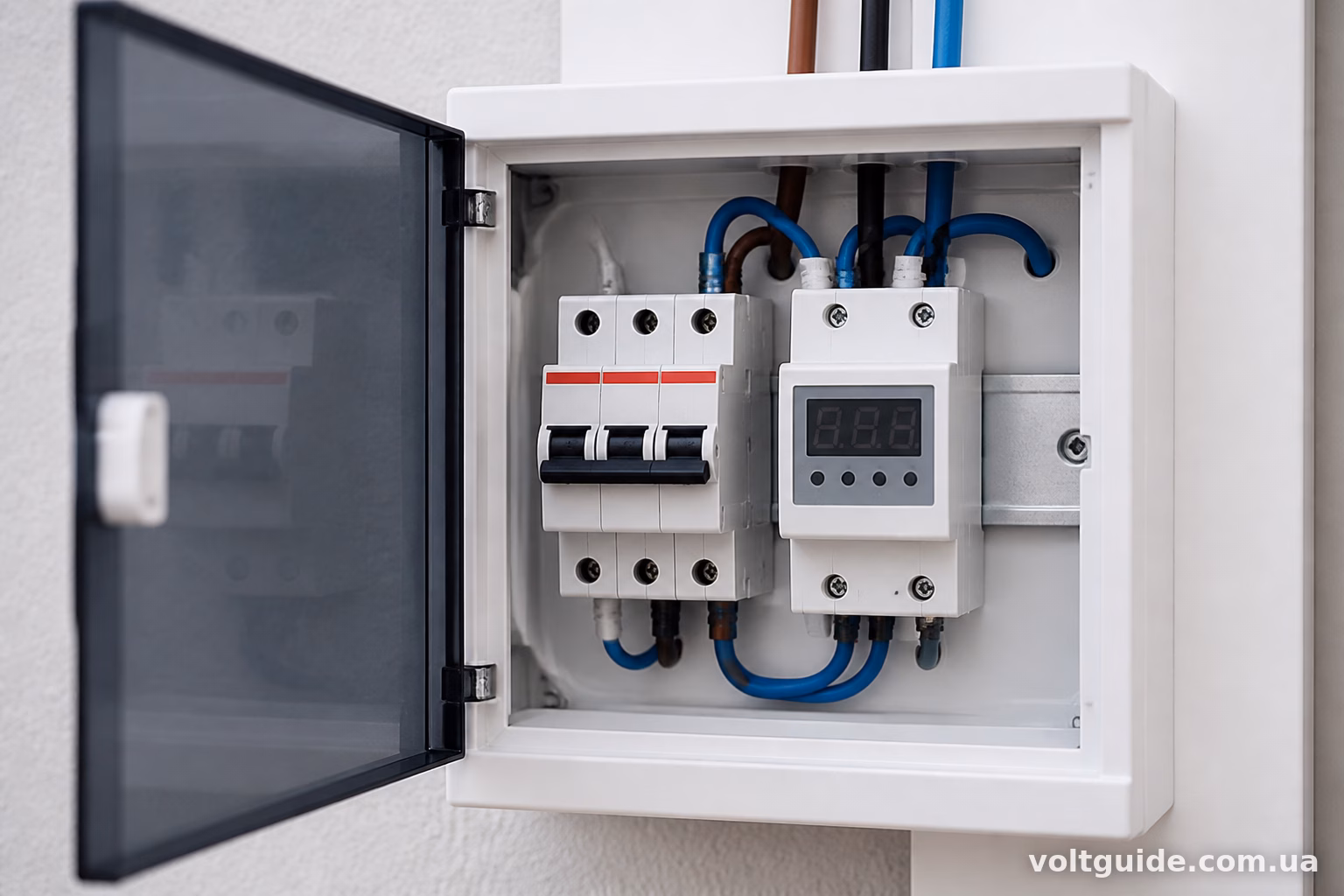

Типова схема підключення
Класичний порядок в щиті виглядає так:
- ввідний автомат (загальний, на весь будинок або квартиру)
- лічильник електроенергії
- реле напруги
- групові автомати на окремі лінії (світло, розетки, кухня і т.д.)
Іноді реле напруги ставлять до лічильника, іноді після — тут вже залежить від конкретної ситуації і вимог енергопостачальника. У деяких регіонах категорично забороняють ставити що-небудь між ввідним автоматом і лічильником, крім хіба що приладу обліку. У такому разі реле напруги переносять після лічильника.
Але відносно ввідного автомата принцип завжди один: реле — після нього. Це не залежить від того, де саме стоїть лічильник у ланцюгу.

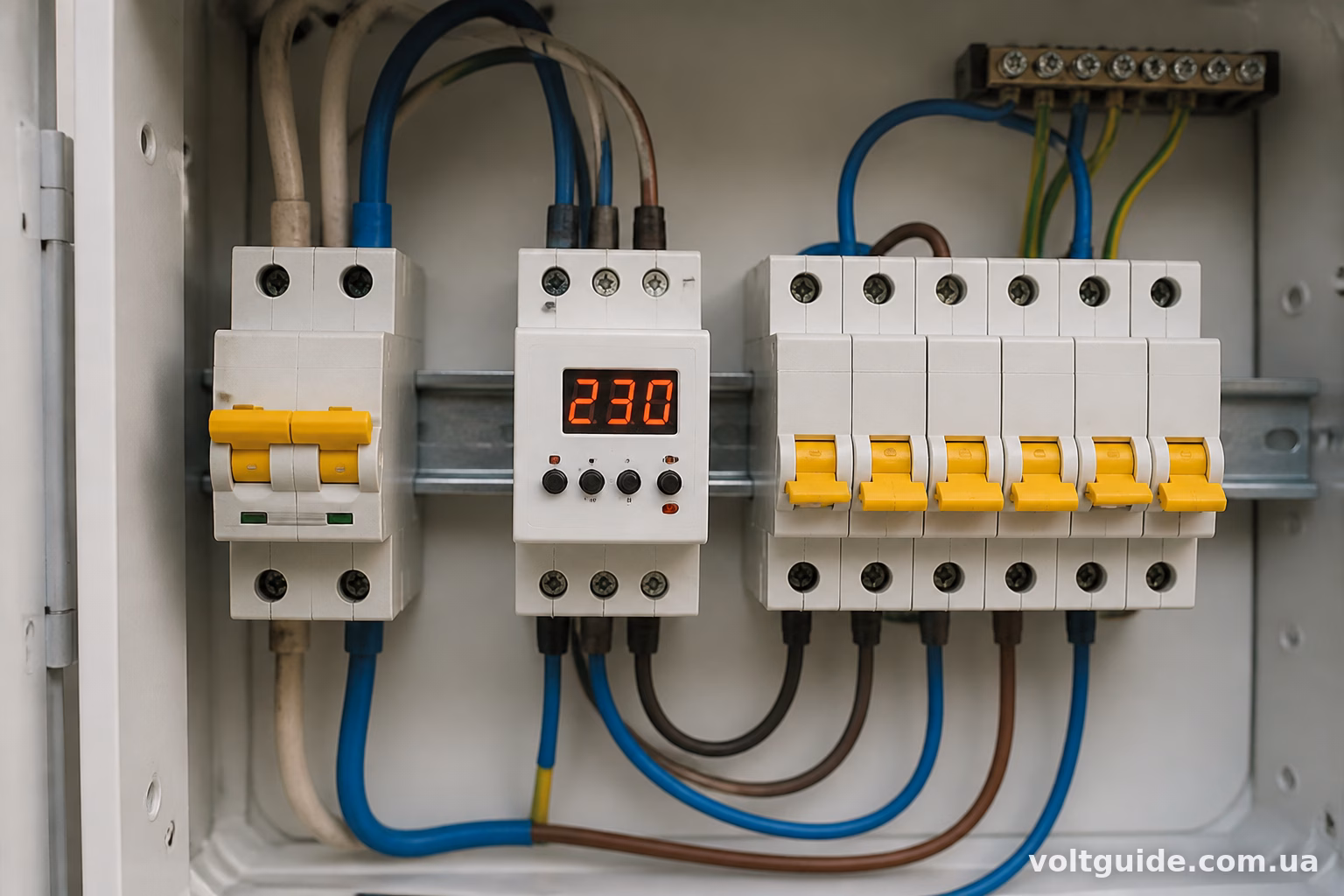

Що буде, якщо поставити реле до автомата
Тут варто розібрати кілька реальних наслідків, бо це не просто “неправильно за інструкцією”, а конкретні технічні проблеми.
По-перше, зникає захист самого реле. Якщо всередині пристрою станеться коротке замикання (а таке трапляється, особливо з дешевими китайськими реле без гарантії), струм піде необмежено, поки не спрацює захист постачальника електроенергії — а це може бути автомат на підстанції або на стовпі, розрахований на набагато більший струм, ніж витримає проводка в квартирі.
По-друге, порушується логіка обслуговування. Якщо треба відключити щось у щиті для ремонту чи заміни, ввідний автомат мав би знеструмлювати все, що йде після нього. Але якщо реле стоїть до автомата, воно залишається під напругою навіть при вимкненому вводі. Людина, яка звикла довіряти положенню автомата, може отримати удар струмом там, де не очікує.
По-третє, це просто нелогічно з точки зору обліку і відповідальності. Пломба на ввідному автоматі чи лічильнику ставиться енергокомпанією саме тому, що все, що до неї — не зона відповідальності власника. Втручання в цю ділянку, тим більше встановлення додаткового обладнання, найчастіше заборонено договором на постачання електроенергії.
Реле напруги до чи після лічильника — окреме питання
Це вже інша тема, хоч і пов’язана з попередньою. Багато хто плутає два різних питання: “до чи після автомата” і “до чи після лічильника”.
Якщо коротко: до лічильника ставити реле напруги зазвичай не можна за правилами енергопостачальних компаній. Лічильник має вимірювати все споживання, включно з тим, що йде на роботу самого реле напруги (а воно теж споживає трохи енергії, хоч і мало). Якщо поставити реле до лічильника, частина споживання пройде повз облік — а це вже порушення умов договору.
Тому правильний порядок такий: ввідний автомат → лічильник → реле напруги → далі групові автомати і навантаження.

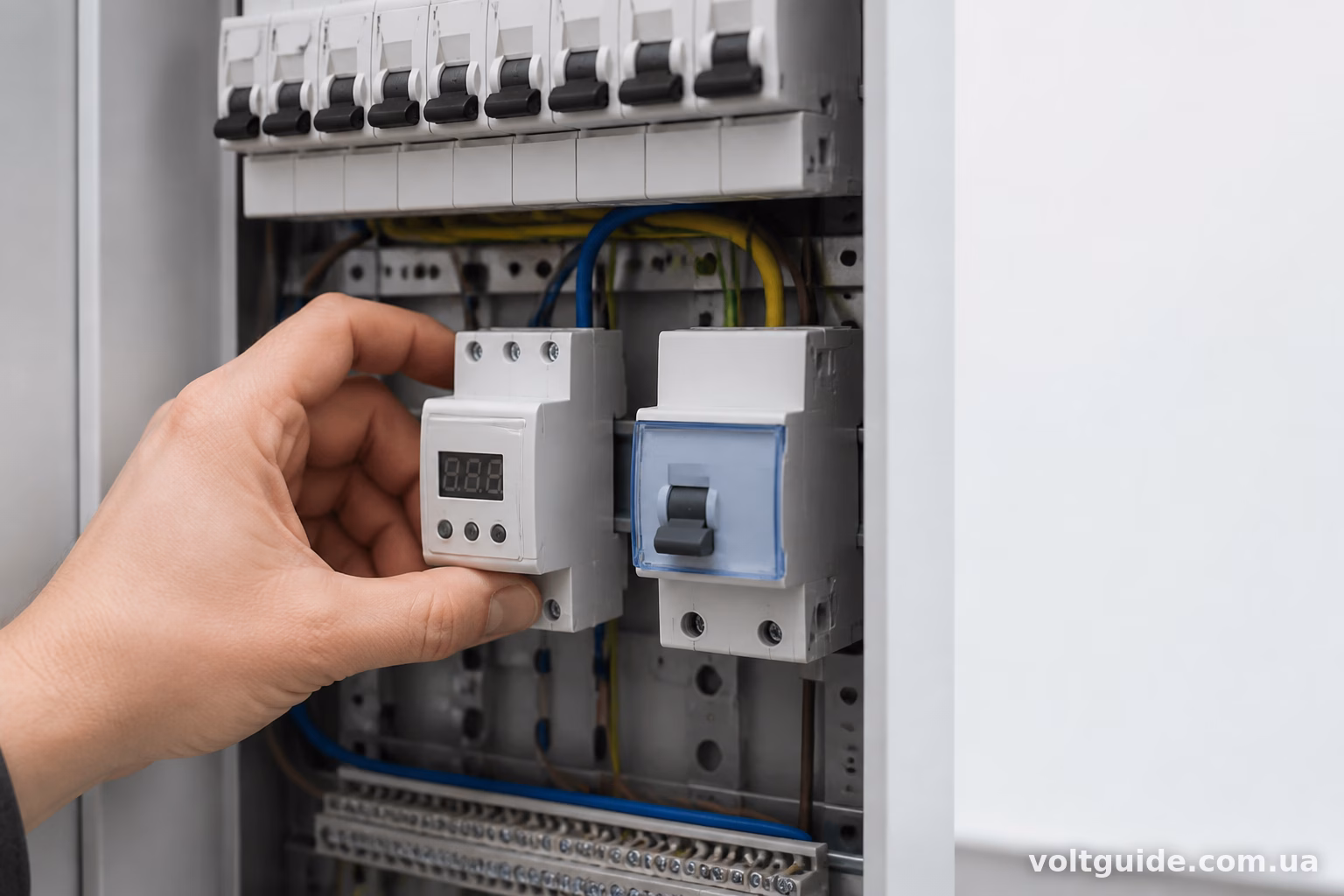

Практичні нюанси монтажу
На практиці зустрічаються різні варіанти виконання, і не всі однаково зручні.
Реле напруги можна ставити на все навантаження одразу (одне реле на весь будинок чи квартиру) або окремо на певні групи — наприклад, тільки на холодильник і котел, залишаючи освітлення без захисту. Другий варіант дешевший, але має сенс тільки якщо бюджет обмежений і треба захистити найдорожчу техніку.
При виборі місця встановлення варто врахувати ще один момент: реле напруги, як і автомати, потребує певного простору в щиті для тепловідведення. Модульні реле (типу РН-113, Zubr, EL-1L, Digitop і подібні) розраховані на встановлення на DIN-рейку, як і звичайні автомати, тому проблем з розміщенням зазвичай немає.
Якщо реле напруги йде з вбудованим контактором на великий струм (наприклад, 63А і вище), варто перевірити переріз кабелю, який підходить до нього. Часто буває так, що сам прилад розрахований на великий струм, а провід від автомата до реле занадто тонкий — і в результаті нагрівається саме ця ділянка, а не реле чи автомат.
Ще один момент, який часто упускають: номінал ввідного автомата має бути узгоджений з номіналом контактора реле напруги. Якщо контактор всередині реле розрахований на 40А, а ввідний автомат стоїть на 63А, то в разі короткого замикання за реле спочатку може вигоріти контактор, а автомат так і не спрацює. Тому підбирати обладнання варто комплексно, а не окремими деталями.
Коротко про типові моделі
Для приватного будинку чи квартири зазвичай достатньо реле на струм 40-63А в залежності від загального навантаження. Популярні варіанти — РН-113 (Меандр), Зубр Д63з, EL-1L, Барьер, HTR-01. Різниця між ними — переважно в діапазонах налаштування напруги, часі затримки повторного включення та ціні. Принцип підключення відносно автомата у всіх однаковий.
—
Реле напруги завжди монтується після ввідного автомата — це не питання смаку чи зручності, а базовий принцип побудови захисту в електрощиті. Автомат захищає провідники і обладнання від струму, реле — від перепадів напруги, і працювати вони мають в парі, а не конкурувати за місце в ланцюгу. Якщо при монтажі виникають сумніви щодо конкретної схеми — краще зверху ще раз перевірити порядок: ввід, автомат, лічильник, реле, і тільки потім групові лінії на навантаження.
