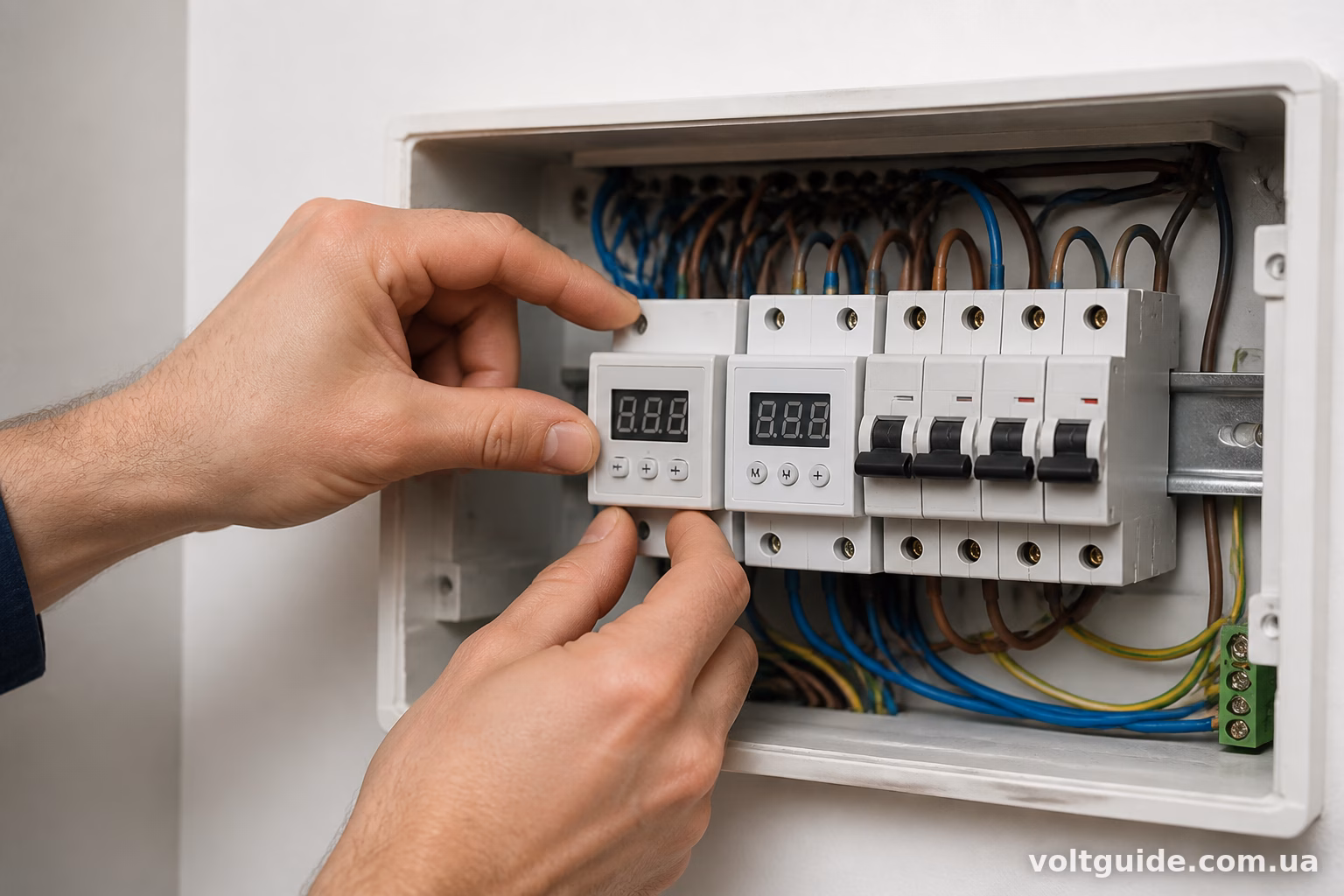

Чи потрібні одночасно ПЗІП і реле напруги

Коротка відповідь — так, потрібні обидва, і це не маркетинговий хід продавців електрощитів. ПЗІП і реле напруги захищають від зовсім різних загроз, і одне не замінює інше, хоч люди часто плутають ці пристрої між собою через схожість призначення “захист від напруги”.

Різниця проста, якщо розібратись у фізиці процесу. ПЗІП реагує на короткочасні імпульсні викиди — грозові розряди, комутаційні перехідні процеси, наведення від блискавки, що вдарила за кілька сотень метрів від будинку. Тривалість такого імпульсу — мікросекунди, максимум мілісекунди. Реле напруги працює з іншим типом проблеми: тривале підвищення або пониження напруги в мережі, коли на щитку сусіда обгорів нуль, або трансформатор на підстанції видає не 220, а 260-270 вольт годинами.

Що саме робить ПЗІП

Пристрій захисту від імпульсних перенапруг — це варистори або газорозрядники всередині корпусу, які в нормальному режимі не пропускають струм узагалі, а в момент викиду напруги миттєво відкриваються і відводять надлишок в землю через РЕ-провідник.

Ділиться на три класи:

Клас I — ставиться на вводі, витримує прямий удар блискавки в будинок чи лінію поруч, монтується у приватних будинках з окремою блискавкозахисною системою на даху;
Клас II — найпоширеніший варіант для квартир і будинків без окремого громовідводу, гасить наведені імпульси від грози, комутаційні викиди при вмиканні потужних споживачів на трансформаторній підстанції;
Клас III — точковий захист, ставиться безпосередньо біля чутливої техніки, іноді вбудований у подовжувачі преміум-класу.

Швидкодія ПЗІП вимірюється наносекундами. Варистор фізично не встигає зреагувати повільно, бо весь сенс пристрою в миттєвому спрацюванні. Але після відпрацювання імпульсу він одразу повертається в закритий стан і чекає наступного викиду. Триваюча перенапруга йому не по зубах — варистор або згорить сам, намагаючись весь час відводити струм, або взагалі не відреагує, якщо перевищення не дотягує до порогу спрацювання (а поріг зазвичай десь 275-320В для класу II, тобто побутове “піднялось до 250” ПЗІП просто проігнорує).

Що робить реле напруги

Реле контролює діюче значення напруги постійно, а не в момент викиду. Виставляєш пороги, наприклад нижня межа 200В, верхня 250В — і при виході за ці межі реле розриває коло через кілька секунд затримки (щоб не реагувати на короткочасні провали при пуску потужного двигуна десь у сусідньому будинку).

Типова ситуація з приватного сектору: обрив нуля на стовпі, і в одній фазі напруга падає до 100В, а в іншій підстрибує до 380В. Побутова техніка в такому режимі здатна пропрацювати хвилин п’ять максимум перед тим, як згорить блок живлення холодильника чи плата пральної машини. РН-116, УЗМ-51М, Barrier — усі ці реле призначені саме для такого сценарію, і різниця між “встиг відключити за 3 секунди” і “не встиг” — це різниця між справним холодильником і новим компресором за 8000 гривень.

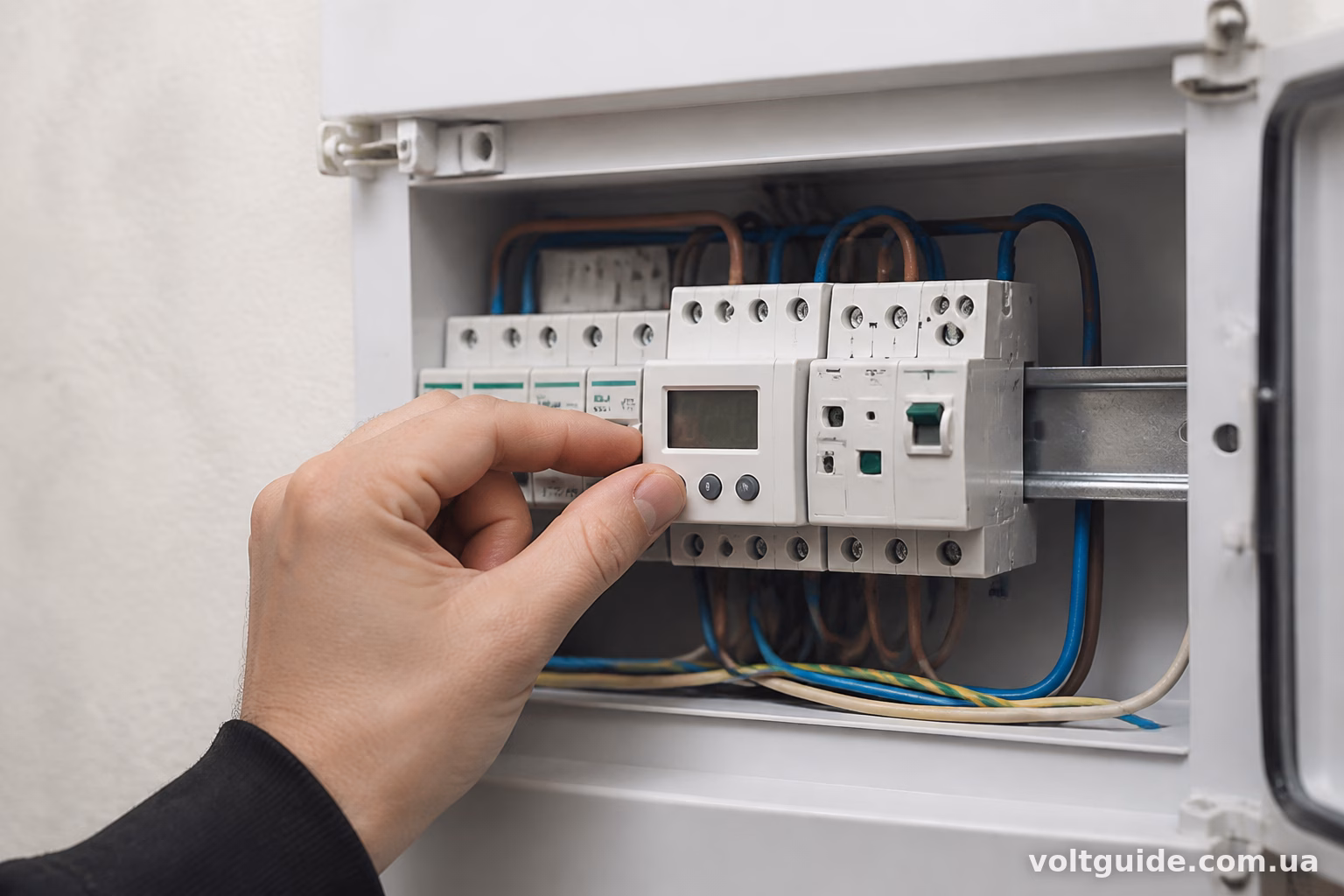

Чому одне без іншого — половинчастий захист

Уяви, що в будинку стоїть тільки реле напруги, без ПЗІП. Грозовий сезон, десь за кілометр вдарила блискавка в лінію електропередач. Наведений імпульс проходить по проводах, і от вже маршрутизатор, телевізор чи плата газового котла отримують викид у кілька тисяч вольт тривалістю мікросекунди. Реле напруги на це не відреагує взагалі — воно міряє діюче значення з певним інтервалом опитування, і настільки короткий процес просто не потрапляє в поле його зору. Результат — спалена плата, хоча реле справно висіло на щитку і жодного разу не спрацювало.

Тепер зворотна ситуація — стоїть тільки ПЗІП, без реле. Обрив нуля, напруга в мережі повзе до 270-280В на годину-дві. ПЗІП мовчить, бо це не його профіль роботи, поріг спрацювання варистора вищий. Вся техніка в будинку працює під завищеною напругою весь цей час, і лампочки перегорають одна за одною, а конденсатори в блоках живлення поступово деградують від перегріву.

Обидва пристрої закривають абсолютно різні “діри” в захисті, і саме тому в нормальній схемі електрощита вони йдуть в парі, а не замінюють один одного.

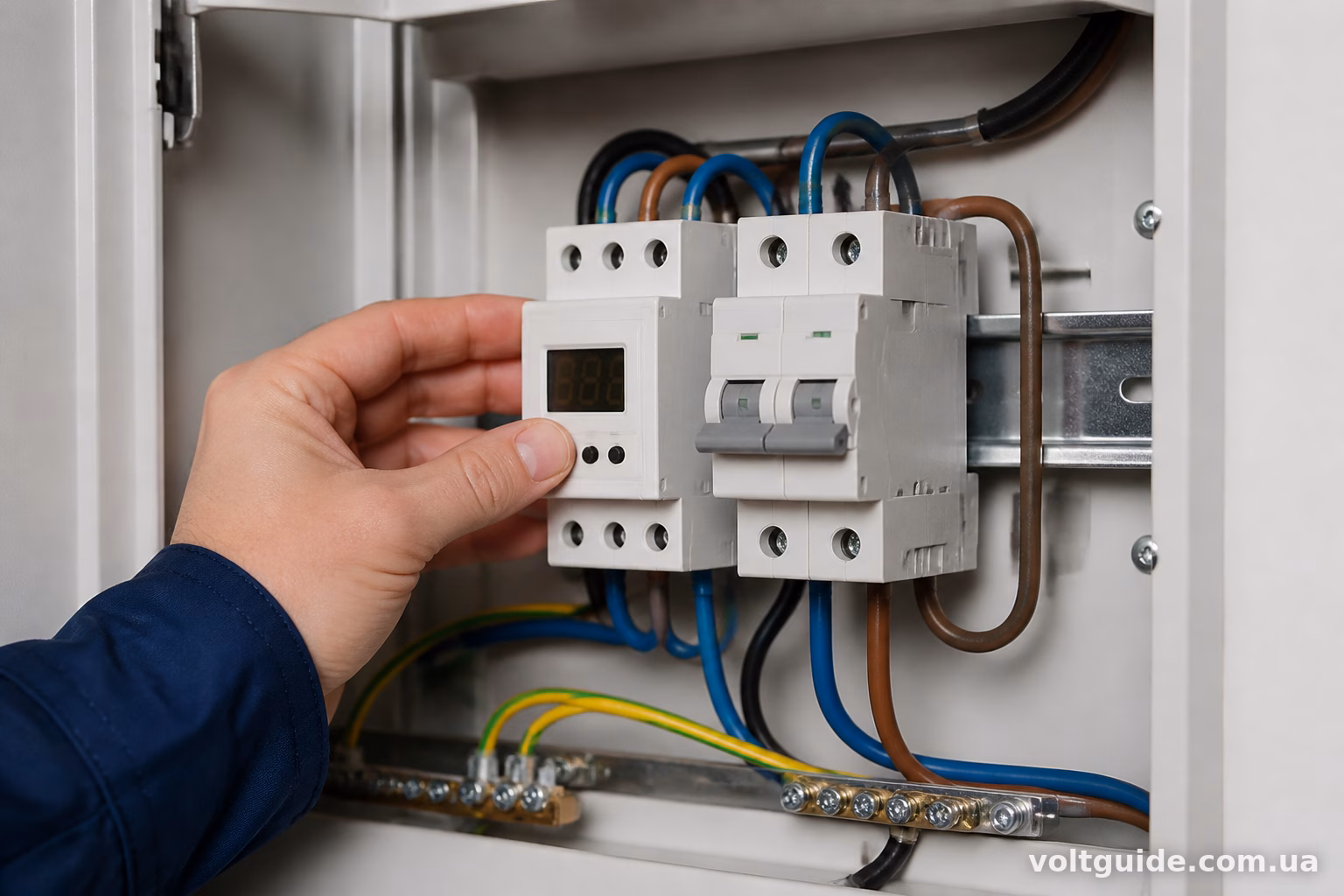

Як правильно розташувати в щитку

Порядок підключення має значення, і тут часто плутають.

ПЗІП ставиться першим по ходу струму, одразу після ввідного автомата, до всього іншого обладнання. Логіка проста — імпульс перенапруги потрібно погасити якомога раніше, до того як він дійде до реле, лічильника чи автоматів на групах. Перед ПЗІП обов’язково ставиться додатковий запобіжник або автомат, розрахований саме під цей пристрій (виробник завжди вказує номінал в паспорті, зазвичай 20-25А для класу II).

Реле напруги монтується після лічильника, перед розподілом на групи, і контролює вже все, що йде далі по будинку. У деяких схемах реле ставлять одразу за ввідним автоматом, до лічильника — тоді при аварійній напрузі відключається взагалі все, включно з лічильником, що деяким енергокомпаніям не подобається з формальних причин обліку.

Якщо в будинку є окрема блискавкозахисна система на даху (стрижень, спуски, заземлення), тоді потрібен ще ПЗІП класу I на вводі, а класу II — далі по щитку, це вже подвійний рівень захисту від імпульсів для будинків у зоні підвищеного ризику ураження блискавкою (окремо розташовані будівлі, високі об’єкти поруч, гористі та відкриті ділянки).

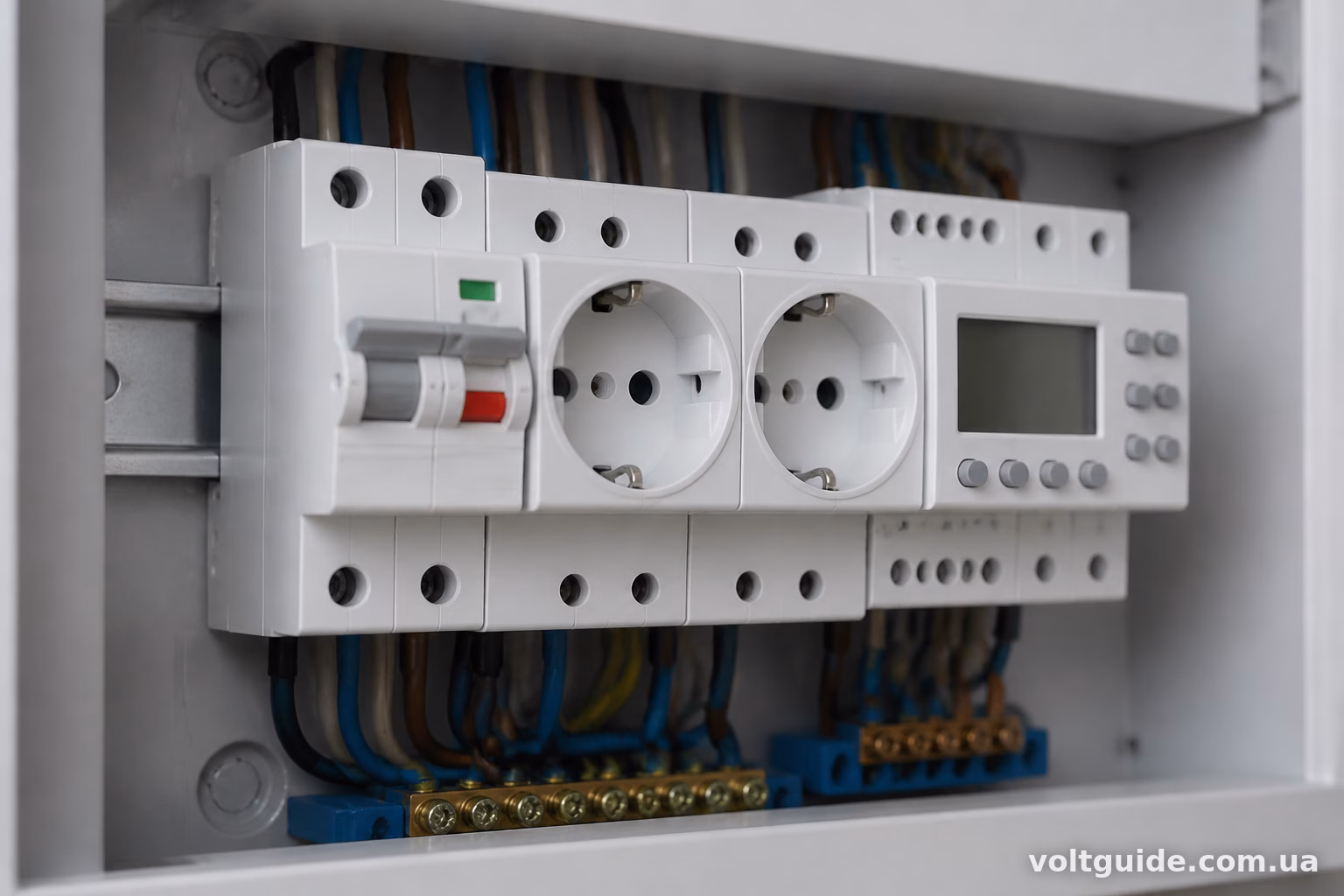

Чи можна обійтись чимось одним

Технічно так, обійтись можна, питання лише в тому, від чого готовий відмовитись власник будинку.

Якщо мережа стабільна, стрибків напруги давно не було, живете в багатоквартирному будинку з нормальним станом підстанції — ризик тривалих перенапруг нижчий, і дехто обмежується тільки ПЗІП для захисту від грози. Але це лотерея, бо стан мереж у більшості міст і сіл далекий від ідеального, і обрив нуля стається раптово, без попередження.

Якщо будинок стоїть на відкритій місцевості далеко від блискавковідводів, ризик прямого удару чи наведення теж реальний, і економити на ПЗІП заради тільки реле напруги — ризиковано для дорогої техніки типу телевізорів, комп’ютерів, охоронних систем.

Оптимальний варіант для приватного будинку — ставити обидва пристрої одразу при монтажі щитка. Різниця в ціні між “тільки реле” і “реле плюс ПЗІП” — це приблизно 800-1500 гривень залежно від класу пристрою і виробника, а вартість заміни згорілої побутової техніки чи ремонту котла легко перевищує цю суму в рази.

Для квартир у багатоповерхівках ситуація трохи інша — там частіше достатньо реле напруги на вводі в квартиру, бо загальний ПЗІП мав би стояти на вводі в будинок і бути турботою керуючої компанії чи ОСББ, хоча на практиці це рідко хтось встановлює. Тому власники квартир, які цінують свою техніку, ставлять індивідуальний ПЗІП класу III прямо в розетку перед комп’ютером чи домашнім кінотеатром — компроміс невеликий, а спокою додає.

Питання “чи потрібні обидва” виникає зазвичай через незнання, що це різні пристрої з різними задачами, а не два варіанти одного й того самого захисту. На практиці грамотний електрощит завжди містить і ПЗІП, і реле напруги — перше рятує від блискавки та імпульсних викидів, друге від тривалих перекосів напруги в мережі. Економити на одному з двох — це як застрахуватись від пожежі, але забути про страховку від затоплення, хоча обидва ризики цілком реальні і трапляються незалежно один від одного.
