Чи потрібен ПЗІП у квартирі

Коротка відповідь — так, якщо у вас є хоч якась дорога електроніка вдома: холодильник з інвертором, пральна машина з електронним керуванням, телевізор, роутер, комп’ютер. ПЗІП (пристрій захисту від імпульсних перенапруг) коштує від 300 до 2000+ грн залежно від класу, а ремонт материнської плати холодильника після грози обійдеться дорожче. Але тут є нюанси, і не завжди він реально потрібен.

Що таке ПЗІП і навіщо він узагалі

ПЗІП — це пристрій, який ставлять в електрощит або перед чутливим обладнанням. Його завдання — “з’їсти” короткочасний імпульс напруги, поки той не долетів до вашого телевізора чи пральної машини. Всередині зазвичай варистор або розрядник, який при перевищенні порогу напруги різко знижує свій опір і відводить надлишок струму на землю.

Важливо розуміти: ПЗІП — не те саме, що УЗО чи автоматичний вимикач. УЗО захищає людину від ураження струмом, автомат — проводку від перевантаження і КЗ. ПЗІП захищає обладнання від імпульсів — коротких, але потужних сплесків напруги тривалістю мікросекунди-мілісекунди.

Звідки беруться ці імпульси

Найочевидніше — грози. Удар блискавки навіть за кілометр від будинку може навести імпульс в проводку через повітряні лінії. У приватному секторі з повітряними лініями електропостачання це особливо актуально — там ризик вищий, ніж у міській квартирі з підземним кабелем.

Але грози — не єдина причина. Комутаційні перенапруги виникають при:

вмиканні/вимиканні потужного обладнання на підстанції чи у сусідньому будинку;
роботі зварювальних апаратів, ліфтів, промислових двигунів поруч;
аваріях на трансформаторних підстанціях;
перемиканні фідерів енергокомпанією.

Я бачив випадки, коли в багатоповерхівці після короткого відключення світла і повторного включення “летіли” зарядні пристрої і блоки живлення роутерів по всьому під’їзду. Це якраз наслідок комутаційного імпульсу, не грози.

Коли ПЗІП справді потрібен

Якщо ви живете у квартирі багатоповерхівки з кабельним підземним вводом, ризик прямого удару блискавки в проводку мінімальний. Але це не означає, що імпульси взагалі не долітають — вони приходять через мережу від сусідніх будинків, трансформаторних підстанцій, навіть від несправного обладнання у сусідів.

ПЗІП варто ставити, якщо:

у вас старий будинок з зношеною електромережею і частими “стрибками” напруги;
регулярно бачите, як миготить світло без видимої причини;
будинок стоїть на відкритій місцевості або поруч висока будівля-громовідвід;
у квартирі багато дорогої електроніки — сервери, ігрові ПК, домашні кінотеатри, розумний дім;
вже були випадки виходу з ладу техніки без зрозумілої причини.

Якщо у вас звичайна квартира в спальному районі, підземний кабель, стабільна мережа і з техніки — холодильник та телевізор, ризик нижчий. Але навіть тоді ПЗІП першого-другого класу коштує недорого відносно вартості того ж телевізора, тому як страховка — має сенс.

Класи ПЗІП: I, II, III — в чому різниця

Тут часто плутають, бо продавці в магазинах не завжди пояснюють нормально.

Клас I (розрядники) — ставлять на вводі в будинок, якщо є зовнішня блискавкозахисна система або повітряна лінія з високим ризиком прямого удару. Витримують найпотужніші імпульси, до 100 кА. Для звичайної квартири в багатоповерхівці зазвичай не потрібен — це турбота керуючої компанії чи ОСББ на вводі будинку.

Клас II (варистори) — основний робочий клас для квартирного щитка. Ставиться після вступного автомата, захищає від залишкових імпульсів після грозозахисту класу I або від комутаційних перенапруг у мережі. Саме цей клас найчастіше рекомендують для квартир.

Клас III — точковий захист, ставиться безпосередньо перед приладом: у розетку, у подовжувач, у щиток окремої групи. Захищає від залишкових імпульсів, які пройшли повз захист класу II. Types like Schneider Electric iPRD, ETI, ABB OVR — все це варіанти класу II, які найчастіше і купують для квартирного щита.

Для більшості квартир достатньо комбінації клас II на вводі + клас III (мережевий фільтр з ПЗІП) на найдорожчій техніці типу комп’ютера чи домашнього кінотеатру.

Куди фізично ставити ПЗІП

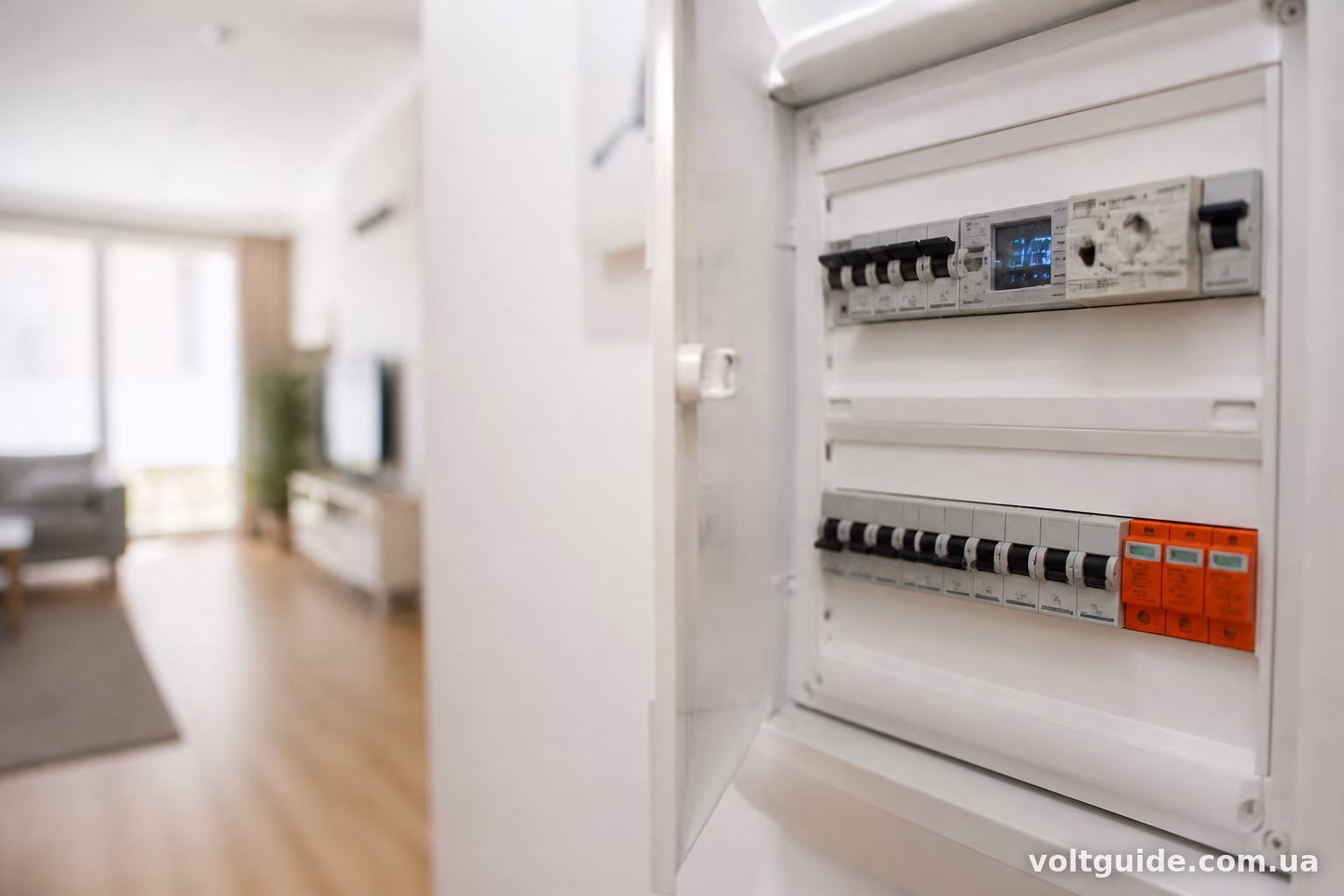

Найправильніший варіант — у електрощит, одразу після вступного автомата, до диференціального автомата чи УЗО. Це модульний пристрій на DIN-рейку, займає 2-3 модулі залежно від виробника.

Схема підключення проста: фазний провід з ПЗІП підключається паралельно до шини, а не послідовно в розрив лінії. Тобто ПЗІП сидить “збоку” від основної лінії і спрацьовує тільки при перевищенні порогової напруги, скидаючи надлишок на PE (землю).

Тут є важливий момент — ПЗІП без заземлення просто не працює. Якщо у вас стара мережа без PE-провідника (система TN-C замість TN-S), ставити ПЗІП безглуздо — йому нема куди відводити імпульс. У такому разі спочатку варто подумати про модернізацію щита і прокладку окремого заземлюючого провідника, а вже потім про ПЗІП.

Другий варіант — розеткові подовжувачі з вбудованим захистом (клас III). Це не заміна щитовому ПЗІП, а доповнення. Ставите такий подовжувач під комп’ютер, телевізор, домашній кінотеатр — і маєте подвійний рівень захисту.

Скільки це коштує і що обирати

Орієнтовні ціни на українському ринку (2024-2025):

ПЗІП клас II, одна фаза, бренди типу ETI, IEK — 400-800 грн за модуль;
ПЗІП клас II від Schneider Electric, ABB, ETI преміум-серії — 1200-2500 грн;
комбінований ПЗІП клас II+III — 1500-3000 грн;
розетковий подовжувач з захистом класу III — 300-600 грн.

Для типової квартири з однофазним вводом достатньо одного модуля класу II на 3-4 полюси (для L, N і за потреби PE), встановленого в щиток. Не варто гнатись за найдорожчим брендом, якщо мережа стабільна і немає особливих ризиків — середній сегмент типу ETI чи IEK цілком впорається.

Типові помилки при встановленні

Найчастіша помилка — ставлять ПЗІП без нормального заземлення, і пристрій просто не виконує свою функцію, хоча зовні все виглядає підключеним.

Друга помилка — плутають ПЗІП з релейним захистом від перенапруги (типу “Зубр” чи UZM). Це різні речі. Реле напруги відключає все живлення при виході напруги за межі діапазону (наприклад, 175-250В), а ПЗІП працює з короткими імпульсами тривалістю мікросекунди і не відключає лінію взагалі, а просто гасить сплеск. Ідеально мати обидва пристрої одночасно — вони вирішують різні задачі і чудово доповнюють один одного.

Третя — забувають про переріз провідника до заземлення. Якщо провід до PE занадто тонкий, він просто не витримає імпульсного струму і згорить при першому серйозному спрацюванні.

Четверта — ігнорують індикацію спрацювання. У більшості ПЗІП є віконце з індикатором стану — зелений/червоний. Якщо варистор вже “вислужив своє” після кількох потужних імпульсів, індикатор покаже червоний, і модуль треба міняти. Багато хто просто забуває про це і живе з непрацюючим захистом роками, думаючи, що все ще захищені.

—

Якщо коротко: ПЗІП у квартирі — не обов’язковий, але дуже розумний і недорогий спосіб захистити техніку. Особливо це стосується старих будинків, районів з нестабільною напругою і квартир з дорогою електронікою. Мінімальний набір — ПЗІП класу II в щиток плюс пара розеткових фільтрів під найцінніші прилади. Головне — не забути про нормальне заземлення, інакше вся ця конструкція перетворюється на дороге декоративне приладдя в щитку.
