Чому реле напруги постійно вимикається

Реле напруги спрацьовує, коли параметри мережі виходять за встановлені межі — це його пряма робота. Але якщо пристрій клацає щохвилини або й частіше, це вже не захист, а проблема. Причин зазвичай декілька, і не всі вони пов’язані з самим реле.

Розберемо по порядку, з чого почати пошук несправності.

Реальна нестабільність напруги в мережі

Найпоширеніша причина — мережа справді “стрибає”. У приватному секторі це особливо помітно ввечері, коли всі сусіди одночасно вмикають бойлери, кондиціонери, зварювальні апарати. Напруга просідає до 180-190В, реле це фіксує і відключає навантаження.

Вранці картина інша — навпаки, буває підвищена напруга, особливо на околицях сіл, де трансформатор розрахований на менше споживачів, ніж підключено фактично. У мене був випадок на дачі під Києвом — увечері 195В, а о 5 ранку вже 245В. Реле в такому режимі клацає постійно, і це нормально, воно якраз для того й стоїть.

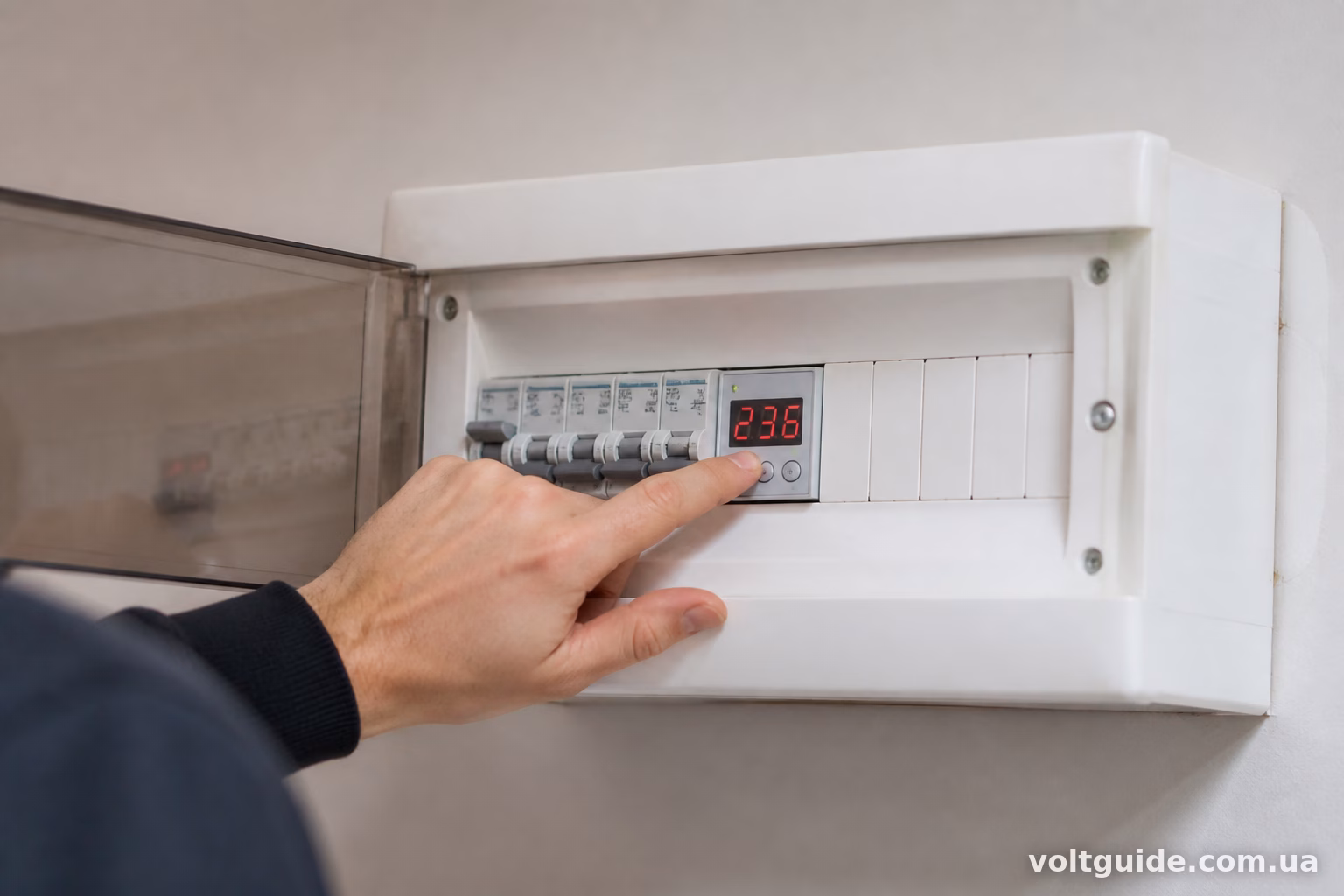

Перевірити просто: подивіться на дисплей реле в момент спрацювання. Більшість моделей (РН-113, РН-111, Дигитал DVR-1) показують останнє значення напруги перед відключенням. Якщо там 165В або 260В — питання не до реле, а до мережі.

Занадто вузькі пороги налаштування

Друга по частоті причина — самі власники ставлять надто жорсткі межі спрацювання. Виставили 210-230В замість заводських 160-260В, і тепер пристрій реагує на найменше коливання.

Для звичайної квартири в місті цілком достатньо діапазону 195-245В. Якщо у вас чутлива електроніка — телевізор преміум-класу, сервер, дорога аудіоапаратура — можна звузити до 200-240В, але не більше. Занадто вузькі пороги перетворюють захист на джерело постійних незручностей.

Погана перемичка або контакт

Часта проблема саме з монтажем. Реле напруги під’єднується через перемичку до фази, і якщо контакт слабкий — окислився, погано затягнутий гвинт, тонкий провідник — реле бачить нестабільну напругу навіть при нормальній мережі. Контакт то є, то зникає, і пристрій постійно реагує на ці мікропровали.

Перевірка займає п’ять хвилин: знеструмити щит, підтягнути всі клеми на вході реле, перевірити переріз перемички (менше 1.5мм² для реле на 40-63А брати не варто). Часто цього достатньо, щоб проблема зникла назавжди.

Обрив або перекіс нуля

Це вже серйозніше. У старих будинках, особливо в п’ятиповерхівках 60-70-х років, нульовий провідник з часом деградує. Якщо в стояку обривається нуль на кількох квартирах, напруга в одній фазі може підскочити до 300-380В — фактично приходить лінійна напруга замість фазної.

Реле в такій ситуації спрацьовує миттєво і правильно робить. Але якщо це трапляється регулярно, не варто просто ігнорувати — потрібно викликати електрика з керуючої компанії і перевіряти PEN-провідник у стояку. Реле тут рятує техніку, але не вирішує причину.

Ознака перекосу нуля — сусіди скаржаться на те саме одночасно з вами, лампочки в під’їзді то тьмяніють, то яскравішають.

Несправність самого реле

Буває й таке, що реле просто зламалось або має заводський брак. Симптоми:

клацає при абсолютно стабільній напрузі (перевірено іншим вольтметром);
показує на дисплеї значення, які явно не відповідають реальності;
спрацьовує з різними затримками без видимої причини;
реле старе, більше 5-7 років в роботі, контакти зношені.

Дешеві китайські моделі без бренду часто грішать нестабільною роботою вже через рік-два. Перевірені варіанти — РН-113, РН-111 (Уличный), Zubr, EnerGenie — служать довше, але теж не вічні.

Перевірити просто: підключити мультиметр паралельно і порівняти покази. Якщо реле бреше — міняти, ремонту такі пристрої практично не підлягають, це не той випадок, коли варто розбирати корпус.

Проблема з часом затримки

У багатьох реле є налаштування затримки на включення — 3, 5, 10, 60, 180, 300 секунд. Якщо виставлена мала затримка (наприклад, 3 секунди), а мережа “смикається” — реле встигає ввімкнутись, побачити провал напруги і знову вимкнутись, і так по колу.

Рекомендація для нестабільних мереж — ставити затримку не менше 60-180 секунд. Так, це незручно, коли після короткого відключення світло з’являється не одразу, зате реле не буде клацати кожні кілька секунд.

Перевантаження при пуску потужних споживачів

Компресор холодильника, насос, кондиціонер при запуску дають короткий пусковий струм, що в рази перевищує номінальний. Це може викликати короткочасну просадку напруги в квартирній проводці, особливо якщо перетин кабелю замалий або довжина лінії велика.

Реле фіксує цей провал (навіть 50-100 мілісекунд) і вимикається. Зовні виглядає так, ніби напруга нормальна, а реле все одно клацає в момент, коли вмикається холодильник чи стартує бойлер.

Рішення — або збільшити переріз кабелю до потужного споживача, або підключити цей споживач окремою лінією, минаючи загальне реле, або поставити модель з можливістю налаштування чутливості до короткочасних провалів (є в деяких Digitop і Реле-04).

Температурний фактор

Дешеві реле іноді “пливуть” по показах при перепаді температур. Влітку в неопалюваному щитку на балконі температура всередині корпусу може підніматись до 40-45°C, і електроніка починає давати неточні покази напруги. Взимку — навпаки, при мінусових температурах контакти можуть закисати повільніше через конденсат.

Якщо клацання пов’язане з сезоном або погодою — варто перенести реле в опалюване приміщення або вибрати модель з ширшим робочим діапазоном температур (зазвичай від -20 до +50°C заявлено, але не всі виробники чесні щодо реальних показників).

Що робити покроково

Спочатку записуйте покази на дисплеї реле щоразу при спрацюванні — це найшвидший спосіб зрозуміти, реальна проблема з мережею чи ні. Паралельно поставте окремий вольтметр або мультиметр з фіксацією min/max, щоб порівняти дані.

Якщо цифри збігаються і напруга справді виходить за межі — питання до мережі, зверніться до обленерго з проханням перевірити лінію. Якщо реле показує одне, а зовнішній прилад інше — міняйте реле, воно бреше.

Перевірте контакти і перемичку — банально, але саме тут криється причина у третини випадків. І не забувайте про затримку включення — для нестабільних мереж це реально рятує від зайвих клацань.

Постійне спрацювання реле напруги — це майже завжди діагностика, а не поломка самого пристрою. Мережа розповідає вам про свій стан, треба тільки навчитись читати ці сигнали через дисплей і логіку роботи захисту.
