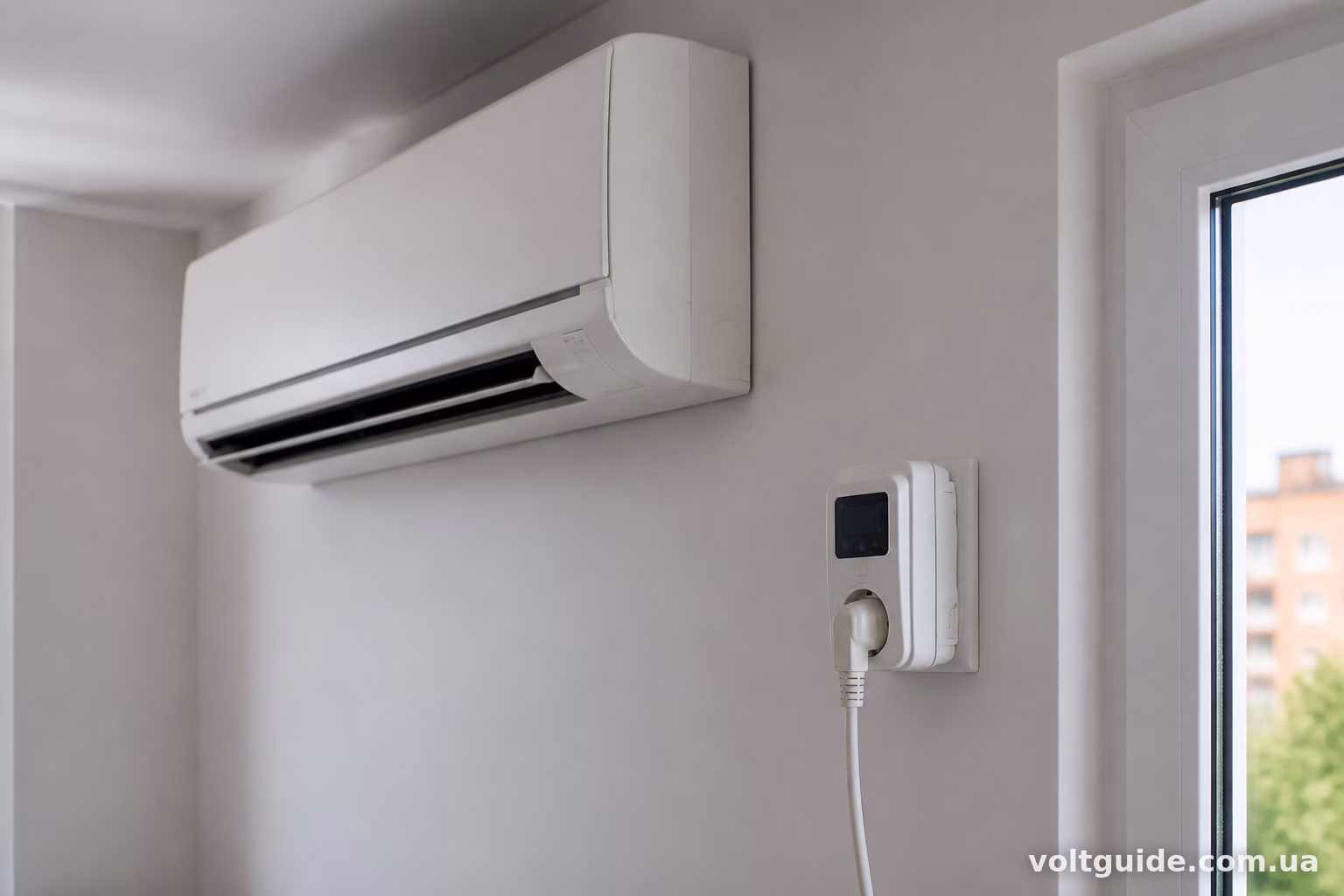

Яку затримку реле напруги встановити для кондиціонера

Компресор кондиціонера — це найдорожча і найвразливіша частина спліт-системи. Якщо після зникнення напруги живлення повертається одразу, компресор може увімкнутися під тиском, який ще не встиг вирівнятися в контурі холодоагіну. Результат — підвищене навантаження на пусковий конденсатор, гудіння, а в гіршому випадку — заклинювання мотора. Тому реле напруги для лінії кондиціонера налаштовують не так, як для звичайної розетки чи освітлення.

Коротка відповідь: 3 хвилини — це мінімум, який рекомендують майже всі виробники кліматичної техніки. Але є нюанси, і краще розібратися, звідки береться ця цифра та коли варто ставити більше.

Чому саме 3 хвилини

У холодильному циклі після зупинки компресора тиск фреону з боку нагнітання і всмоктування ще якийсь час вирівнюється. Поки цей процес не завершився, повторний запуск компресора відбувається практично проти тиску — а це вже інша механіка навантаження, ніж штатний старт. Виробники (Daikin, Mitsubishi, LG, Gree та інші) в інструкціях до зовнішніх блоків прямо пишуть про паузу 3 хвилини перед повторним включенням після відключення живлення. Це стандартна практика, яка застосовується не тільки при аваріях мережі, а й при звичайному вимкненні пульта — саме тому в кондиціонерах є вбудований таймер захисту компресора.

Проблема в тому, що не всі моделі, особливо старі або бюджетні, мають цей внутрішній захист. І ось тут в гру вступає реле напруги з регульованою затримкою.

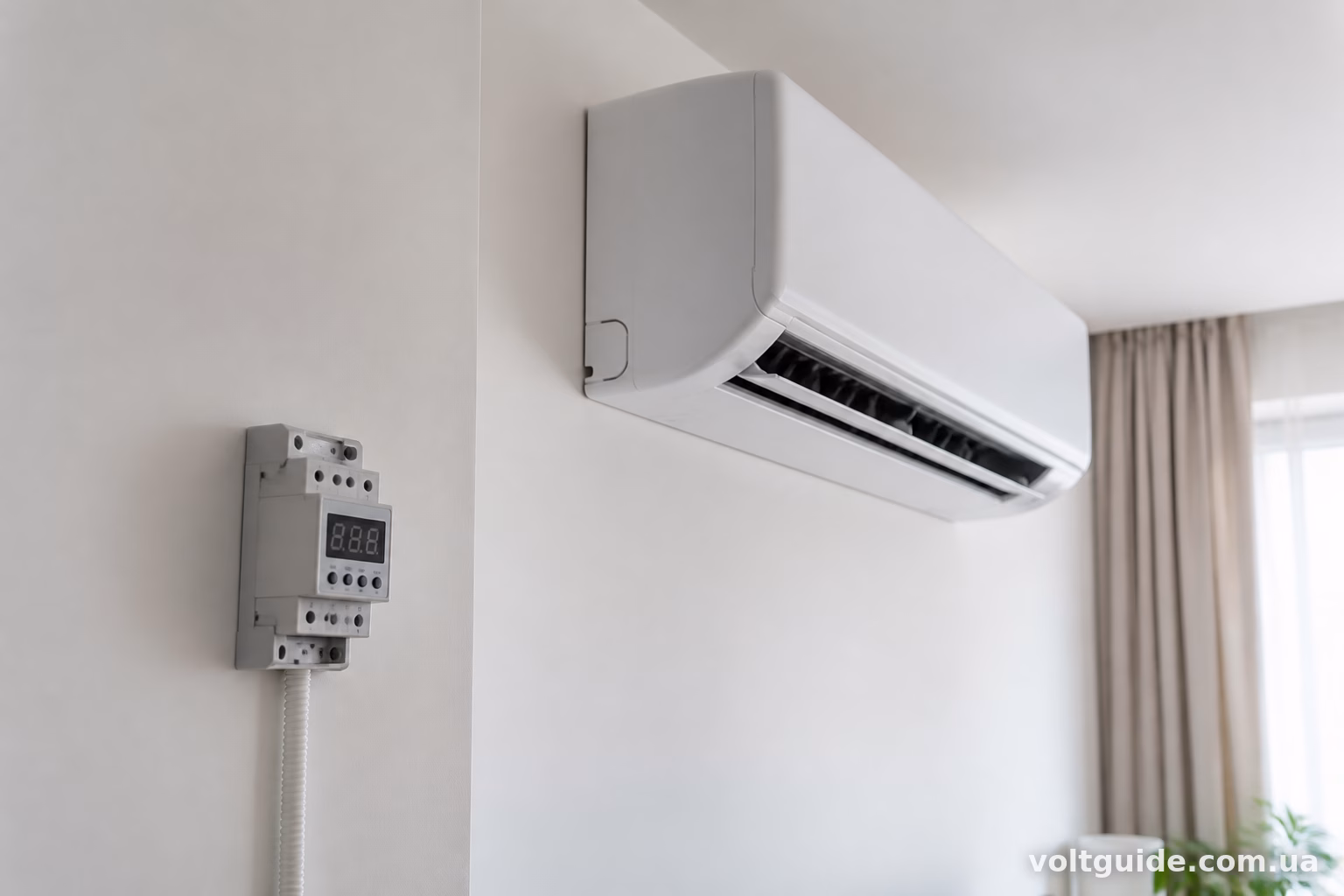

Скільки хвилин ставити насправді

Три хвилини — це база. Але на практиці електрики часто радять закладати запас:

3 хвилини — мінімальна безпечна затримка для більшості побутових спліт-систем.
5 хвилин — оптимальний варіант, якщо кондиціонер вже не новий або документація на модель відсутня.
7–10 хвилин — для мультизональних систем (VRF/VRV) та напівпромислових кондиціонерів, де тиск у контурі вирівнюється довше через більшу довжину траси.

Якщо у вас звичайний настінний спліт на 9–12 тисяч BTU в квартирі — сміливо ставте 3 хвилини. Для приватного будинку з кількома зовнішніми блоками або кондиціонером у серверній кімнаті краще перестрахуватися і виставити 5 хвилин. Гірше точно не буде — трохи довше почекаєте на прохолоду, зате компресор проживе довше.

Є ще один момент, про який часто забувають: затримка потрібна не тільки на увімкнення після зникнення напруги, а й на відключення при аварії. Тобто реле повинно миттєво знеструмити лінію при виході напруги за межі, а ось повертати живлення — з паузою. Більшість сучасних реле напруги (наприклад, RM-1M, RM-1D, UZM-51, D-protect) розділяють ці дві затримки в налаштуваннях — і це важливо перевірити при монтажі.

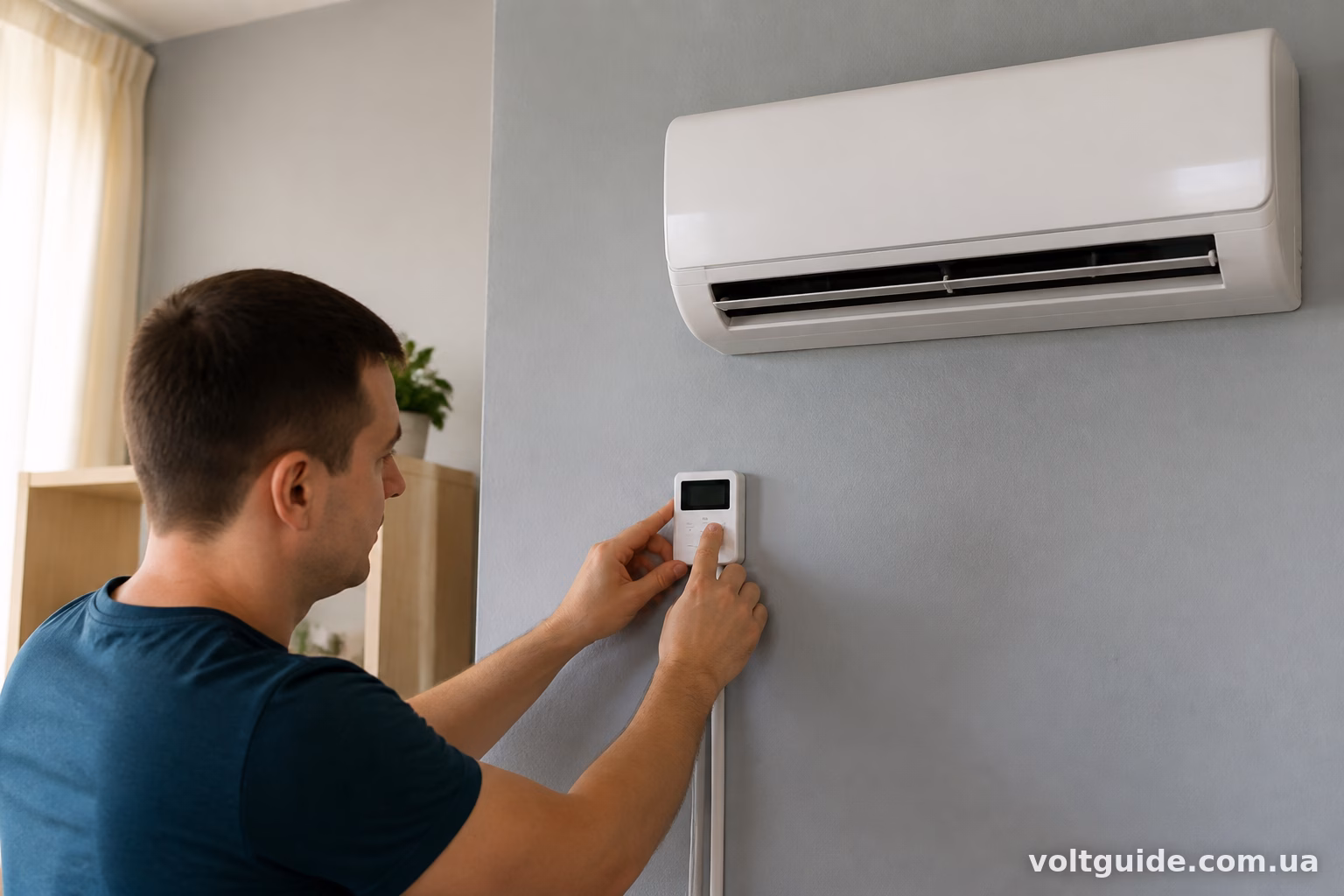

Як налаштувати затримку на популярних моделях реле

Реле напруги RM-1M і RM-1D (Меандр)

У панелі керування є окремий регулятор «затримка включення» (позначається як t2 або ON delay). За замовчуванням там часто стоїть 3–5 секунд — це занадто мало для кондиціонера. Крутите регулятор до позначки 180 секунд (3 хвилини) або обираєте фіксоване значення з переліку, якщо модель без плавного регулювання. У деяких версіях RM-1M максимальна затримка обмежена 300 секундами — цього цілком достатньо.

UZM-51 і UZM-16

Тут затримка виставляється кнопками на корпусі, значення відображаються на дисплеї в секундах. Для кондиціонера виставляють 180–300 секунд. У UZM є окрема функція «затримка повторного включення після аварії», яку не варто плутати із звичайною затримкою старту — саме її і потрібно збільшувати.

D-protect та схожі реле з Wi-Fi

У додатку на смартфоні затримка задається повзунком або числовим полем, тут все інтуїтивно. Плюс таких реле — можна змінити затримку віддалено, не лізучи в щиток, якщо раптом зрозуміли, що 3 хвилини замало.

Механічні реле старого типу

Якщо у вас стоїть щось на кшталт «Барьер» без цифрового дисплея, затримка там часто фіксована — 3, 5 або 10 хвилин, обирається перемичкою або DIP-перемикачем. Дивіться інструкцію конкретно до вашої моделі, бо позначення відрізняються.

Окрема лінія чи загальне реле на квартиру

Тут виникає практичне питання: ставити одне реле напруги на весь щиток чи окреме — тільки на кондиціонер?

Якщо реле одне на весь будинок або квартиру, доведеться виставляти затримку з розрахунком на найвибагливіший прилад. Тобто якщо є кондиціонер, весь щит буде вмикатися з паузою в 3–5 хвилин після зникнення й появи напруги. Для холодильника чи бойлера це не критично, а от для комп’ютера чи роутера — незручно, кожного разу чекати кілька хвилин інтернету після короткого стрибка напруги.

Тому оптимальний варіант — окреме реле напруги на лінію кондиціонера, а на решту квартири ставити своє, зі стандартною короткою затримкою в 5–10 секунд. Так і кондиціонер захищений, і решта техніки не простоює без діла. Так, це додаткові витрати — ще одне реле коштує від 500 до 1500 грн залежно від моделі і струму, — але для кондиціонера вартістю 15-30 тисяч це виправдана інвестиція.

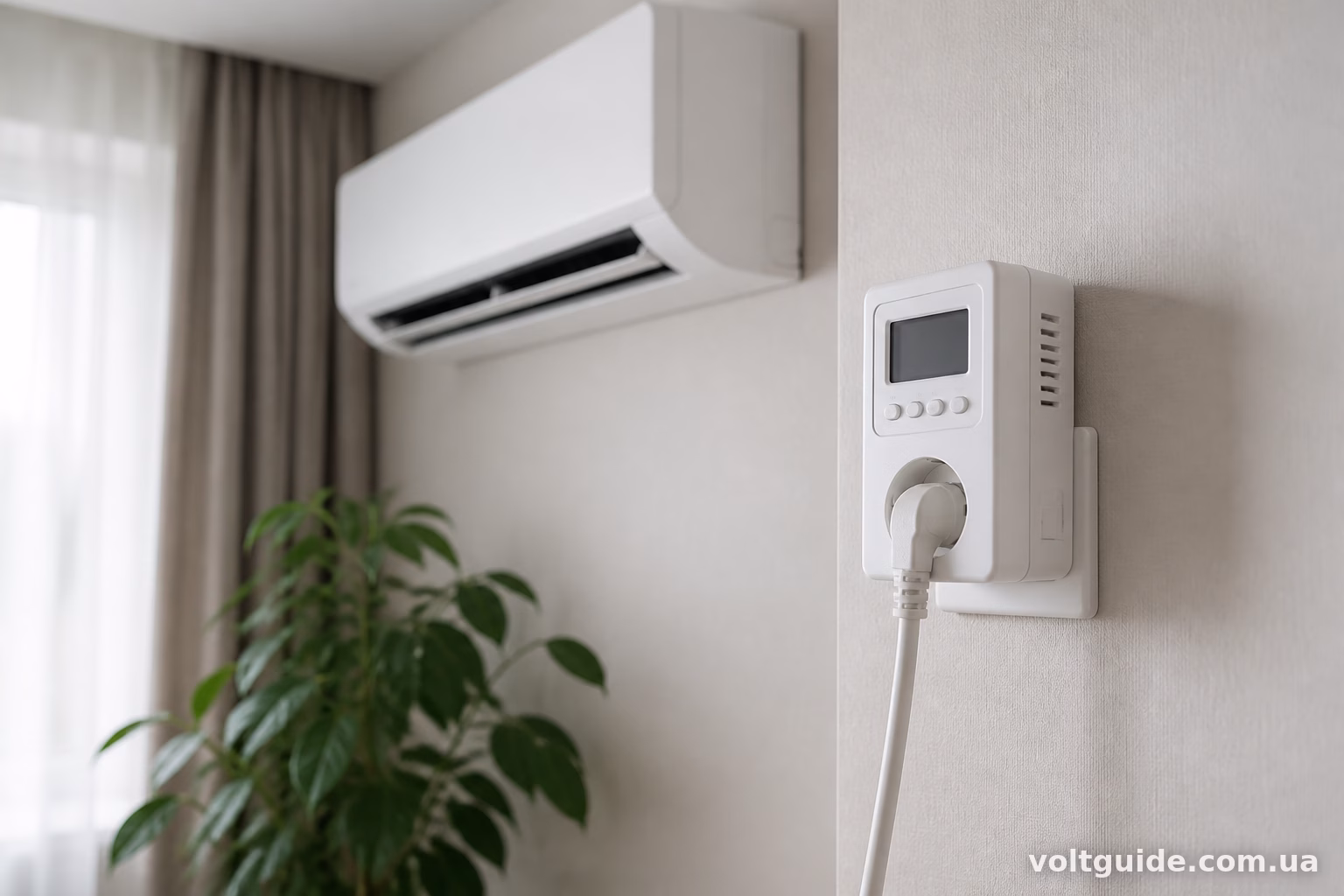

А якщо кондиціонер уже має вбудований захист

Дуже часто в характеристиках зовнішнього блока написано щось на кшталт “3-minute time delay auto-restart function” — це і є той самий вбудований захист від миттєвого перезапуску. Якщо він є, то формально зовнішнє реле напруги з великою затримкою вже не так критично потрібне саме для захисту компресора — кондиціонер сам зачекає перед стартом.

Але! Реле напруги в цьому випадку все одно потрібне — для захисту від перенапруги, зниженої напруги, обриву нуля. Просто затримку на включення можна поставити мінімальну, штатну — 5-10 секунд, бо кондиціонер сам додасть свою внутрішню паузу зверху. Дізнатися, чи є така функція, можна з паспорта техніки або на сайті виробника за моделлю зовнішнього блоку.

Типові помилки при налаштуванні

Найчастіше зустрічається ситуація, коли людина купує реле, ставить його з заводськими налаштуваннями «за замовчуванням» і забуває про кондиціонер взагалі. Заводська затримка в більшості реле — це 3-10 секунд, розрахована на звичайні побутові прилади. Для компресора цього мало.

Друга помилка — плутанина між затримкою включення при старті системи (коли просто увімкнули автомат) і затримкою повторного включення після аварії напруги. Це різні параметри, і в деяких моделях реле вони налаштовуються окремо. Якщо виставити велику затримку тільки на старт, а на аварійне відключення залишити коротку — весь сенс захисту губиться.

Ще один нюанс — забувають перевірити налаштування після заміни батарейки живлення налаштувань (у деяких реле є резервне живлення для збереження параметрів). При розряді батарейки настройки іноді скидаються на заводські, і затримка знову стає короткою, а власник про це навіть не здогадується, поки компресор не почне видавати дивні звуки.

Три хвилини затримки — це той мінімум, з якого варто починати. Якщо є сумніви щодо конкретної моделі кондиціонера — краще поставити 5 хвилин і забути про проблему назавжди, ніж заощадити 120 секунд очікування ціною ремонту компресора.
