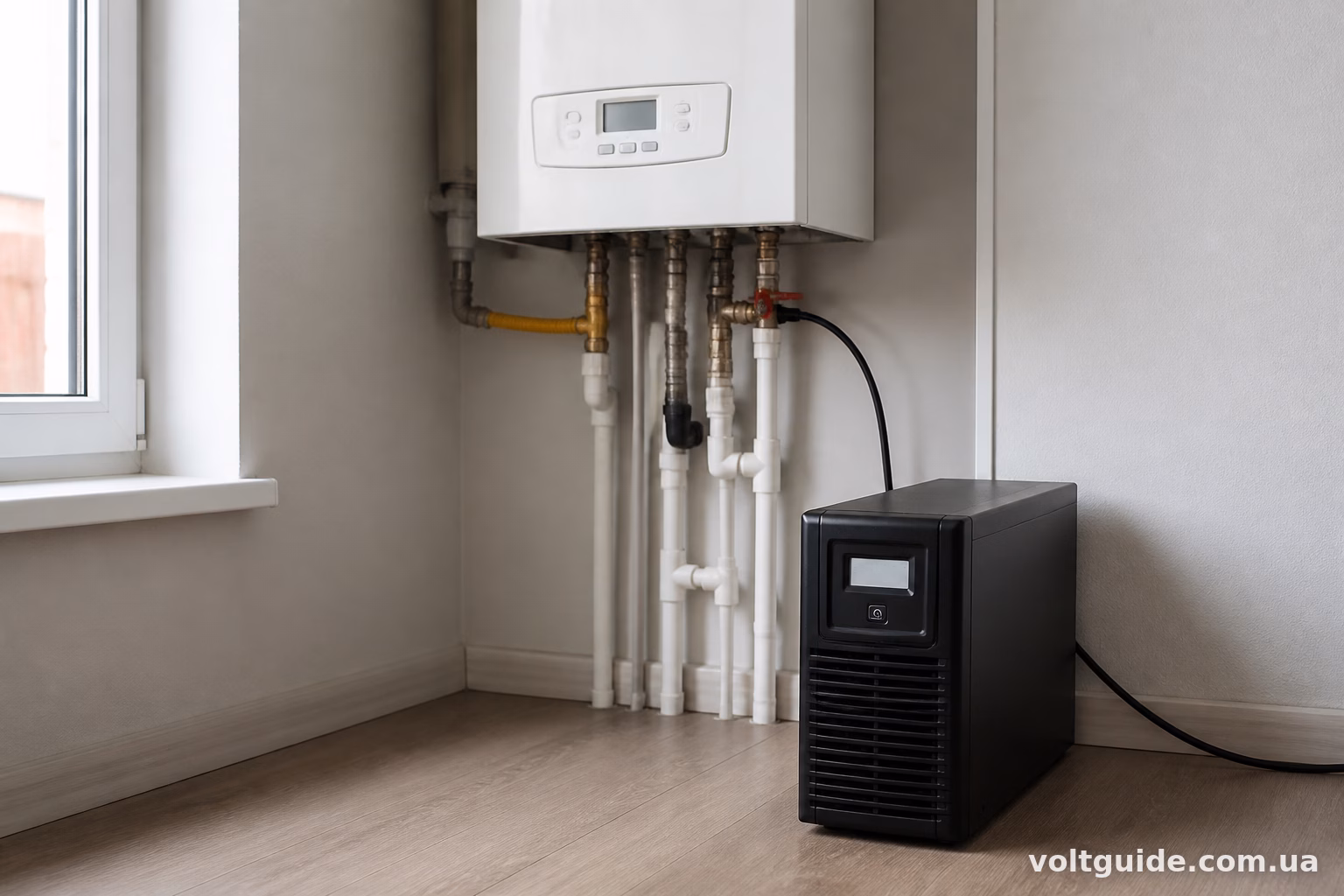

Як вибрати ДБЖ для газового котла
Газовий котел без електрики — це просто залізна коробка з трубами. Навіть якщо труба з газом ціла, платі керування, циркуляційному насосу і вентилятору (якщо котел турбований) потрібна напруга 220В. Відключили світло на дві години взимку — і в будинку почала падати температура, а разом з нею ризик розморозити систему опалення. Тому ДБЖ для котла — це не примха, а страховка від конкретної і доволі неприємної проблеми.
Але тут є нюанс: ДБЖ для комп’ютера і ДБЖ для котла — це зовсім різні пристрої за принципом роботи, навіть якщо зовні схожі. Розберемось детальніше.
Чому звичайний ДБЖ з комп’ютера не підійде
Багато хто намагається підключити котел до старого ДБЖ, що валявся десь із запасного комп’ютера. Ідея зрозуміла, гроші економляться. Але результат часто розчаровує: котел вмикається, працює хвилину-другу, а потім видає помилку і глушиться.
Причина проста — форма вихідної напруги. Дешеві офісні ДБЖ видають так звану модифіковану синусоїду (ступінчасту, прямокутну — назви різні, суть одна). Для комп’ютера це нормально, блок живлення там перетравлює будь-яку форму сигналу. А от плата керування газового котла, особливо з електронним запалюванням і симісторним регулюванням насоса, на такий сигнал реагує неадекватно. Найчастіше — плата просто виходить з ладу, або насос гуде і перегрівається.
Тому перше і головне правило: для газового котла потрібен ДБЖ з чистою синусоїдою на виході (pure sine wave). Це не рекомендація, а по суті обов’язкова умова, якщо не хочете спалити плату керування вартістю в третину нового котла.

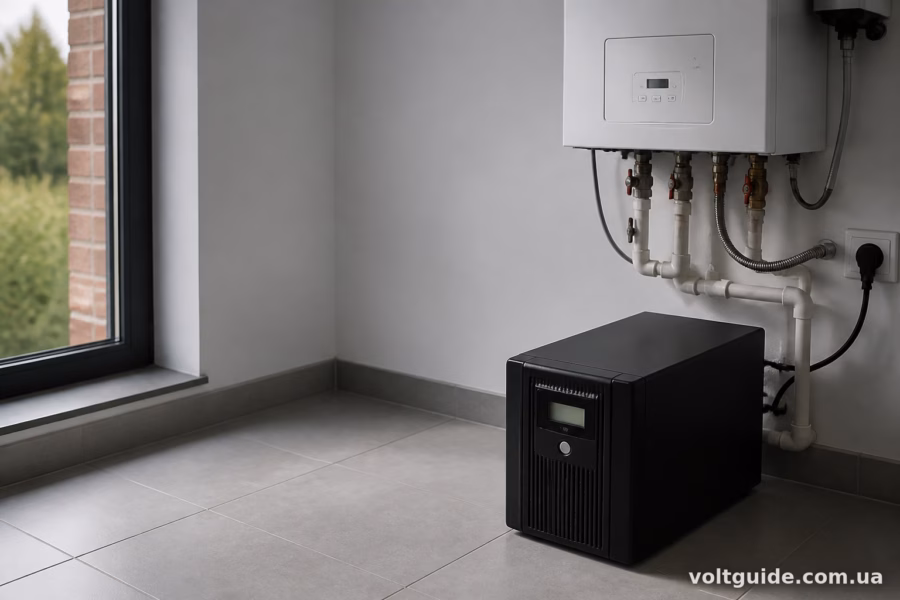

Яка потужність потрібна
Тут все залежить від моделі котла. Подивіться в паспорт або на шильдик — там зазвичай вказана споживана потужність в режимі роботи насоса і вентилятора. У більшості настінних газових котлів це 100-150 Вт, у деяких турбованих моделях з потужним вентилятором — до 200-250 Вт.
Проблема в тому, що при запуску насос і вентилятор споживають більше, ніж у сталому режимі — це називається пусковий струм. Якщо взяти ДБЖ впритул по потужності, він може просто не витягнути момент запуску і піти в захист.
Практичне правило — беріть ДБЖ з запасом у 2-2,5 рази від номінальної потужності котла. Тобто якщо котел споживає 150 Вт, шукайте ДБЖ на 400-500 ВА (вольт-ампер, це не те саме що ват, але для орієнтиру підійде).
Для типового настінного двоконтурного котла оптимальний варіант — ДБЖ на 500-600 ВА з чистою синусоїдою. Цього вистачить з запасом і на пуски, і на роботу з деякою деградацією батареї з часом.

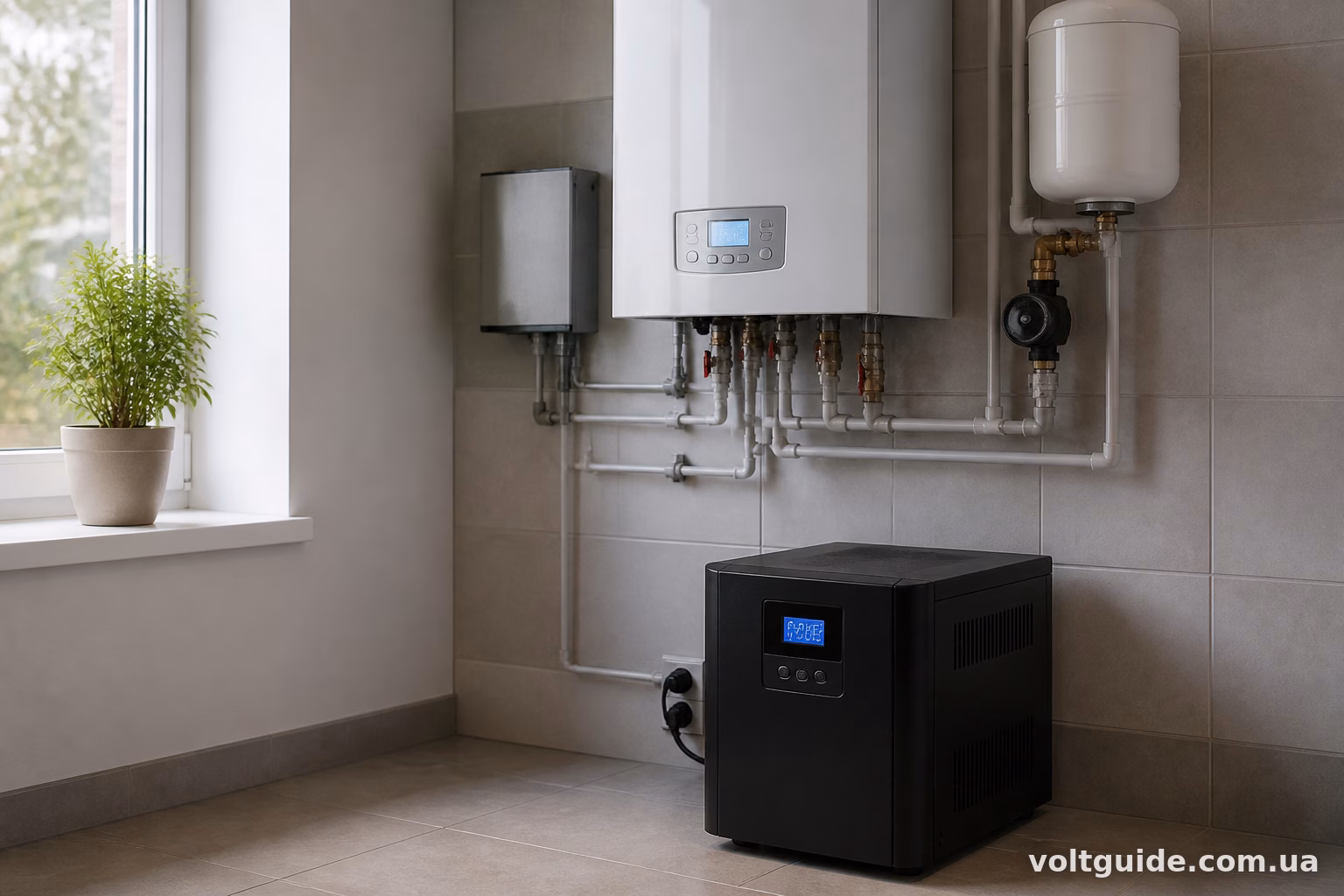

Час автономної роботи і ємність батареї
Ось тут головна пастка. Виробники ДБЖ часто вказують “час роботи від батареї” в умовах повного навантаження на комп’ютерне обладнання. Для котла реальна картина зовсім інша, бо навантаження там переривчасте — насос працює постійно, а пальник і вентилятор вмикаються періодично.
Штатної батареї в 7-9 Аг, яка йде в комплекті з більшістю побутових ДБЖ, вистачає на 1-3 години роботи котла залежно від моделі і навантаження. Для короткочасних відключень цього достатньо. Але якщо у вас в регіоні планові відключення по 4-6 годин, як це часто буває взимку, штатної батареї банально не вистачить.
Рішення — брати ДБЖ з можливістю підключення зовнішньої батареї (або одразу декількох) більшої ємності. Автомобільний акумулятор на 60-100 Аг, підключений до правильного ДБЖ, може забезпечити роботу котла цілу ніч. Тільки важливо: акумулятор має бути не автомобільний стартерний (він не розрахований на глибокий розряд), а гелевий або AGM, призначений саме для резервного живлення.
Розрахунок приблизний такий: якщо котел споживає в середньому 80-100 Вт (з урахуванням пауз між роботою пальника), то акумулятор 12В на 100 Аг дасть орієнтовно 8-10 годин автономної роботи з урахуванням ККД самого ДБЖ (десь 85-90%).
На що ще звертати увагу при виборі
Час перемикання на батарею. У побутових мережевих умовах напруга скаче постійно — де перепади, де просто просадки. ДБЖ повинен перемикатися на батарею максимально швидко, в ідеалі до 10 мс. Якщо час перемикання більший, плата котла може встигнути відреагувати на пропадання напруги і піти в помилку, навіть якщо світло насправді не зникло, а просто моргнуло.
Діапазон вхідної напруги. Якщо у вашій мережі напруга гуляє від 160В до 250В (а це, на жаль, реальність для багатьох приватних будинків і старих багатоповерхівок), варто брати ДБЖ з широким діапазоном вхідної напруги без переходу на батарею. Інакше пристрій буде постійно смикатись між мережею і акумулятором навіть без справжніх відключень, а це зайве навантаження на батарею і скорочення її ресурсу.
Наявність байпасу. Функція, яка дозволяє живити котел напряму від мережі, якщо сам ДБЖ вийшов з ладу або на обслуговуванні. Корисна річ, щоб не залишитись зовсім без опалення через поломку одного пристрою.
Тип батареї і можливість заміни. Свинцево-кислотні акумулятори (найпоширеніший варіант в побутових ДБЖ) служать зазвичай 3-5 років при правильній експлуатації. Літієві дорожчі, але довговічніші і легші. Для стаціонарної установки в котельні вага не критична, тому свинцево-кислотні варіанти цілком виправдані з точки зору ціни.

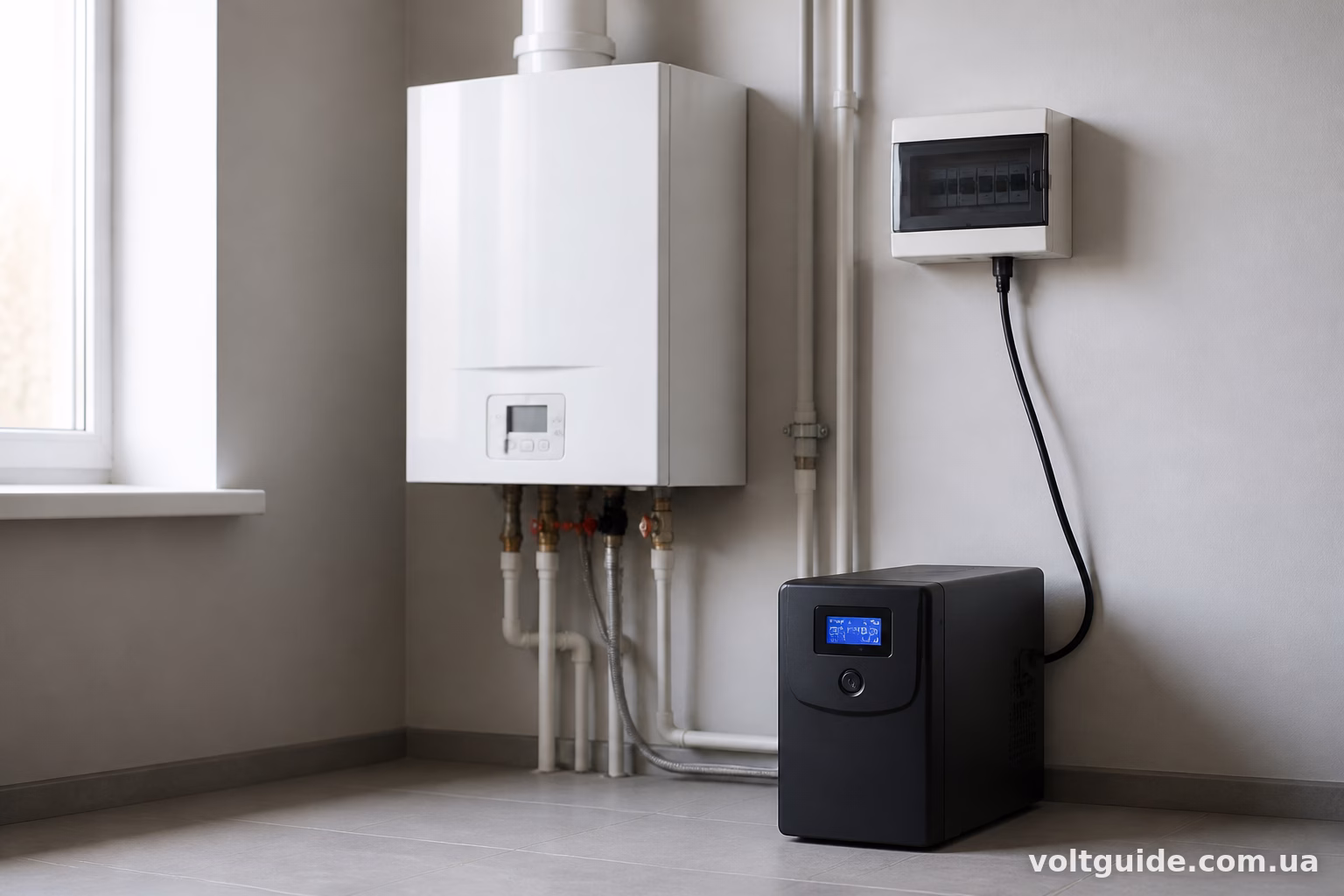

Підключення: окрема лінія чи через розетку
Найпростіший варіант — просто підключити котел через ДБЖ у звичайну розетку поряд. Так роблять у більшості випадків, і це працює нормально для базового сценарію.
Але є нюанс: якщо на цій же лінії є інше навантаження (наприклад, освітлення чи інші прилади), при відключенні світла ДБЖ може взяти на себе більше, ніж розраховано, якщо хтось випадково залишить щось увімкненим в тій же розетці.
Правильніше рішення — виділити для ДБЖ окрему лінію від щита, безпосередньо до котла, без проміжних розеток і розгалужень. Це і безпечніше, і зрозуміліше з точки зору навантаження. Якщо у вас в проєкті електрощита передбачено окремий автомат на котельну групу — саме туди варто заводити ДБЖ.
Типові помилки при виборі
Найчастіша помилка — купівля ДБЖ “з запасом на майбутнє” без розуміння реальних цифр споживання. Люди беруть потужний ДБЖ на 1000-1500 ВА, думаючи що чим більше — тим краще, а потім дивуються, що штатної маленької батареї вистачає на ті ж 1-2 години, бо потужність пристрою і ємність батареї — це різні параметри.
Друга поширена помилка — економія на формі сигналу. Береться дешевший ДБЖ з модифікованою синусоїдою, бо різниця в ціні відчутна — часто вдвічі. У короткостроковій перспективі це виглядає вигідно, доти доки плата керування котла не почне видавати дивні помилки або взагалі не вийде з ладу. Ремонт або заміна плати коштує суттєво дорожче за різницю в ціні між правильним і неправильним ДБЖ.
Третя — ігнорування якості самої батареї. Ставлять першу-ліпшу батарею, яка знайшлась, без урахування типу розряду і температурного режиму в котельні. Якщо котельня неопалювана або в ній буває холодно взимку, звичайна свинцево-кислотна батарея втрачає ємність при низьких температурах, і той запас часу, на який розраховували, на практиці виявляється меншим.
Вибір ДБЖ для газового котла — задача не складна, але вимагає уваги до конкретних цифр вашого котла, а не орієнтації на загальні поради з інтернету. Подивіться паспорт котла, порахуйте реальне споживання з запасом на пуски, візьміть пристрій з чистою синусоїдою і адекватною батареєю під ваші потреби по часу автономії. Витрати окупляться першою ж довгою зимовою відключкою, коли сусіди мерзнуть, а у вас в будинку тепло і затишно.
