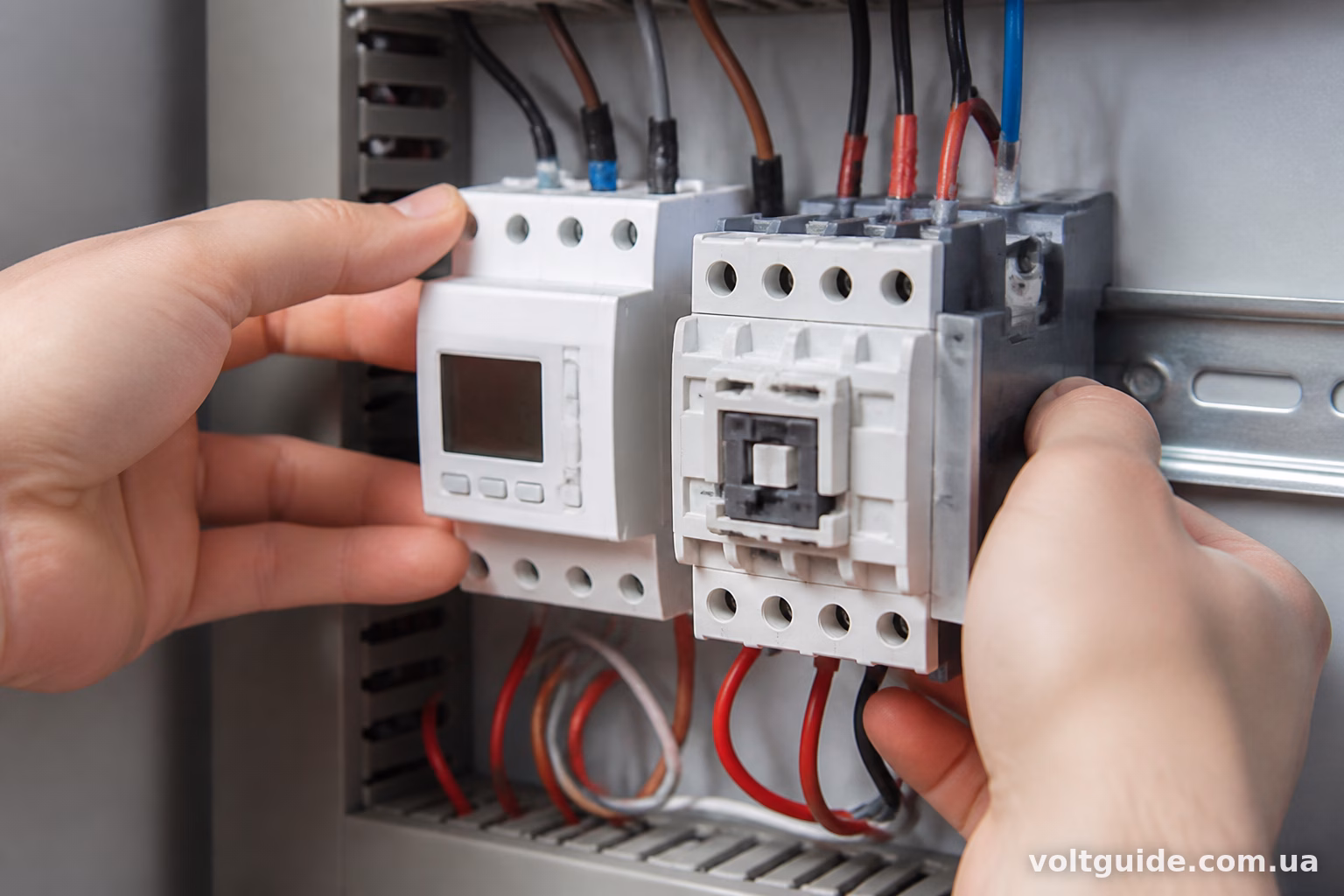

Чи потрібен контактор для реле напруги

Коротка відповідь: у більшості випадків так, потрібен. Реле напруги саме по собі — це лише “мозок” системи, який вимірює параметри мережі і вирішує, коли треба вимкнути живлення. А от фізично розривати ланцюг з великим струмом реле часто не може — для цього і ставлять контактор.

Але є нюанси. Деякі реле напруги вже мають вбудований силовий контакт і розраховані на певний струм навантаження — умовно до 40-63А. Якщо у вас квартира з одним холодильником, телевізором і парою ламп, окремий контактор дійсно може бути зайвим. А ось для приватного будинку з електрокотлом, насосом і кондиціонерами — уже інша історія.

Що таке контактор і чим він відрізняється від реле напруги

Контактор — це силовий комутаційний апарат. Простими словами, залізяка, яка вмикає і вимикає навантаження за командою від слаботочного сигналу. Всередині є котушка, яка при подачі напруги притягує контакти і замикає силове коло.

Реле напруги — це прилад захисту. Воно постійно моніторить напругу в мережі: якщо вона впала нижче 160В чи піднялась вище 260В (цифри залежать від налаштувань), реле подає команду на розмикання.

Різниця принципова: реле — це “мозок”, контактор — це “м’язи”. Саме реле вирішує коли вимикати, а контактор фізично розриває силовий ланцюг. У бюджетних моделях реле напруги ці дві функції об’єднані в одному корпусі, і тоді окремий контактор дійсно не потрібен — до певної межі струму.

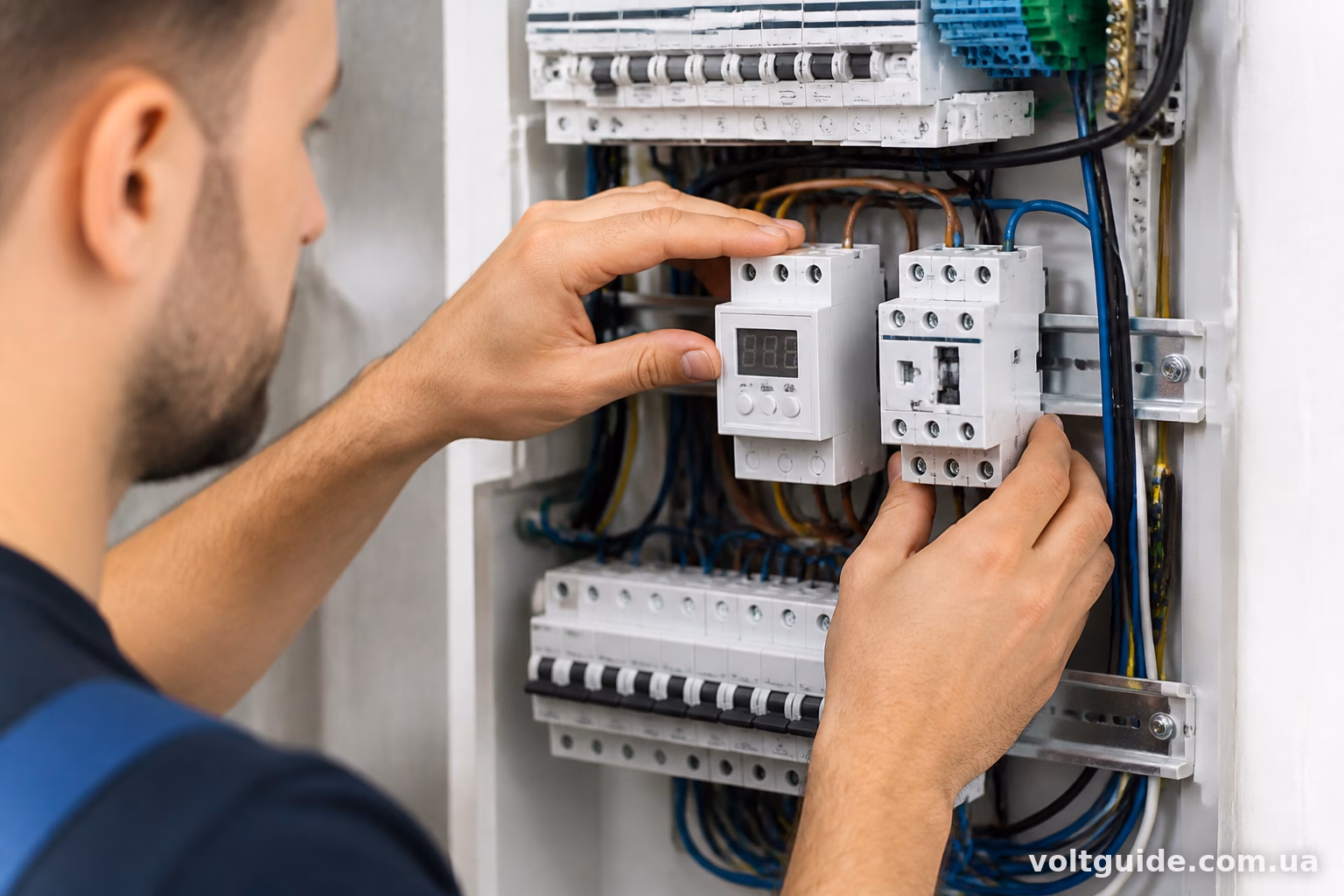

Коли контактор дійсно потрібен

Ось ситуації, коли без контактора не обійтись:

Загальне навантаження на будинок перевищує можливості реле. Якщо у вас автомат вводу на 50А і більше, а реле напруги розраховане на 40А внутрішнього контакту — треба ставити зовнішній контактор.
У будинку є потужні споживачі: електрокотел, тепла підлога, зварювальний апарат, компресор. Пускові струми таких приладів можуть перевищувати номінал контакту в реле.
Планується захист усього будинку, а не окремої лінії. Одне реле напруги на весь дім із контактором на 63-100А набагато практичніше, ніж ставити реле на кожну групу окремо.
Реле старе або дешеве, розраховане на невеликий струм (16-25А), а навантаження зросло з часом — додали кондиціонер, бойлер, ще щось.

На практиці для приватного будинку з площею від 100 кв.м і газовим чи електричним опаленням контактор ставлять майже завжди. Я особисто бачив кейси, коли люди економили на контакторі, а через рік-два внутрішні контакти реле напруги просто підгорали від постійних перемикань під навантаженням — і прилад доводилось міняти цілком, замість заміни одного контактора за 300-500 грн.

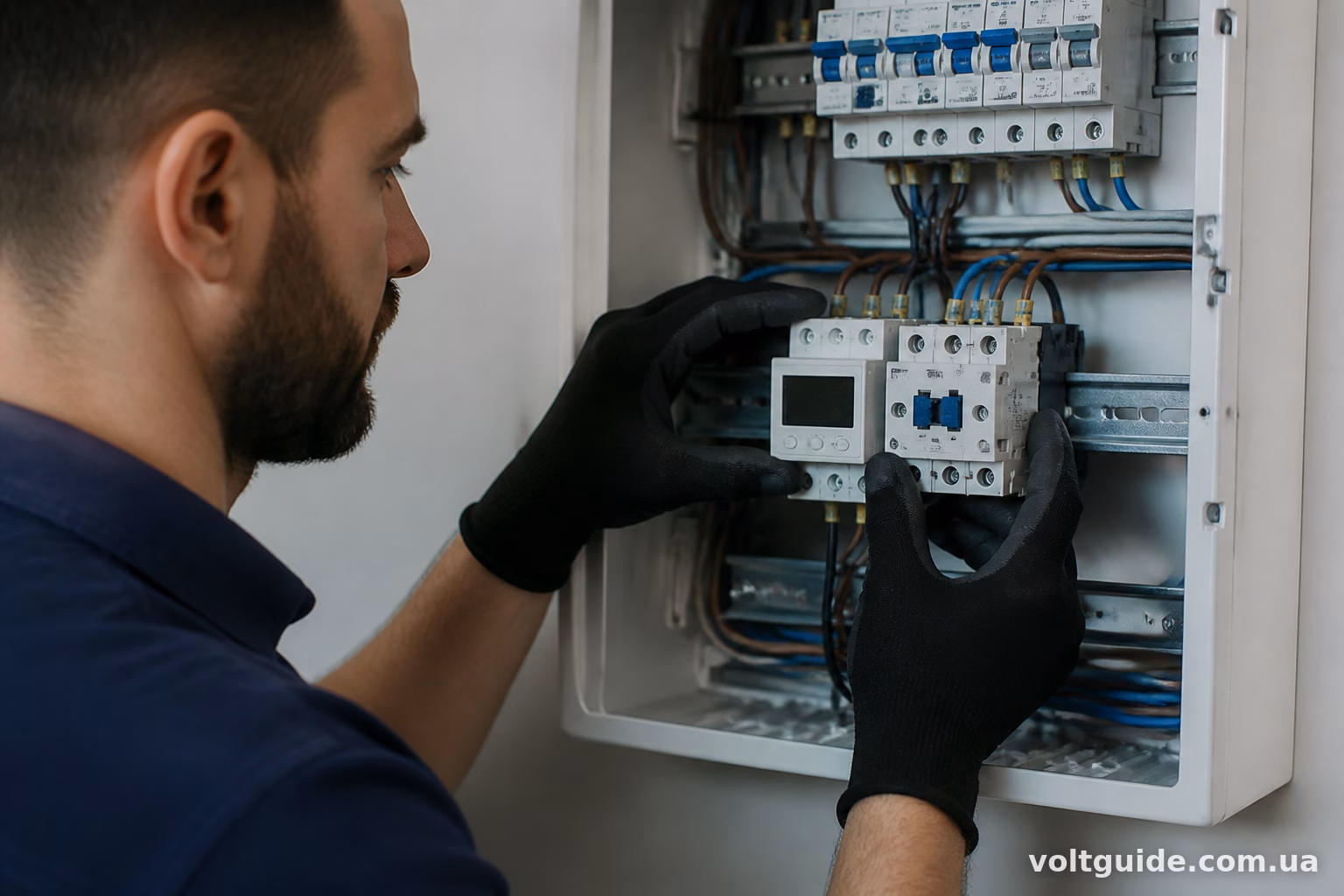

Коли можна обійтися без контактора

Якщо йдеться про квартиру з невеликим навантаженням — умовно до 25-32А по вводу — і реле напруги розраховане на такий струм, окремий контактор не критичний. Наприклад, популярні моделі RBUZ D25c або D40c мають вбудований силовий контакт і спокійно тримають навантаження без додаткової комутації.

Також без контактора можна обійтись, якщо реле ставиться не на весь будинок, а на окрему групу — скажімо, тільки на холодильник чи на роутер з телевізором. Тут струми мізерні, і городити додаткову схему сенсу нема.

Ще один варіант — коли у вас вже стоїть якісне реле відомого виробника з великим внутрішнім контактом (наприклад, деякі моделі Zubr чи EL на 40-63А), а навантаження в будинку помірне. Тоді контактор — це більше про запас надійності, ніж про необхідність.

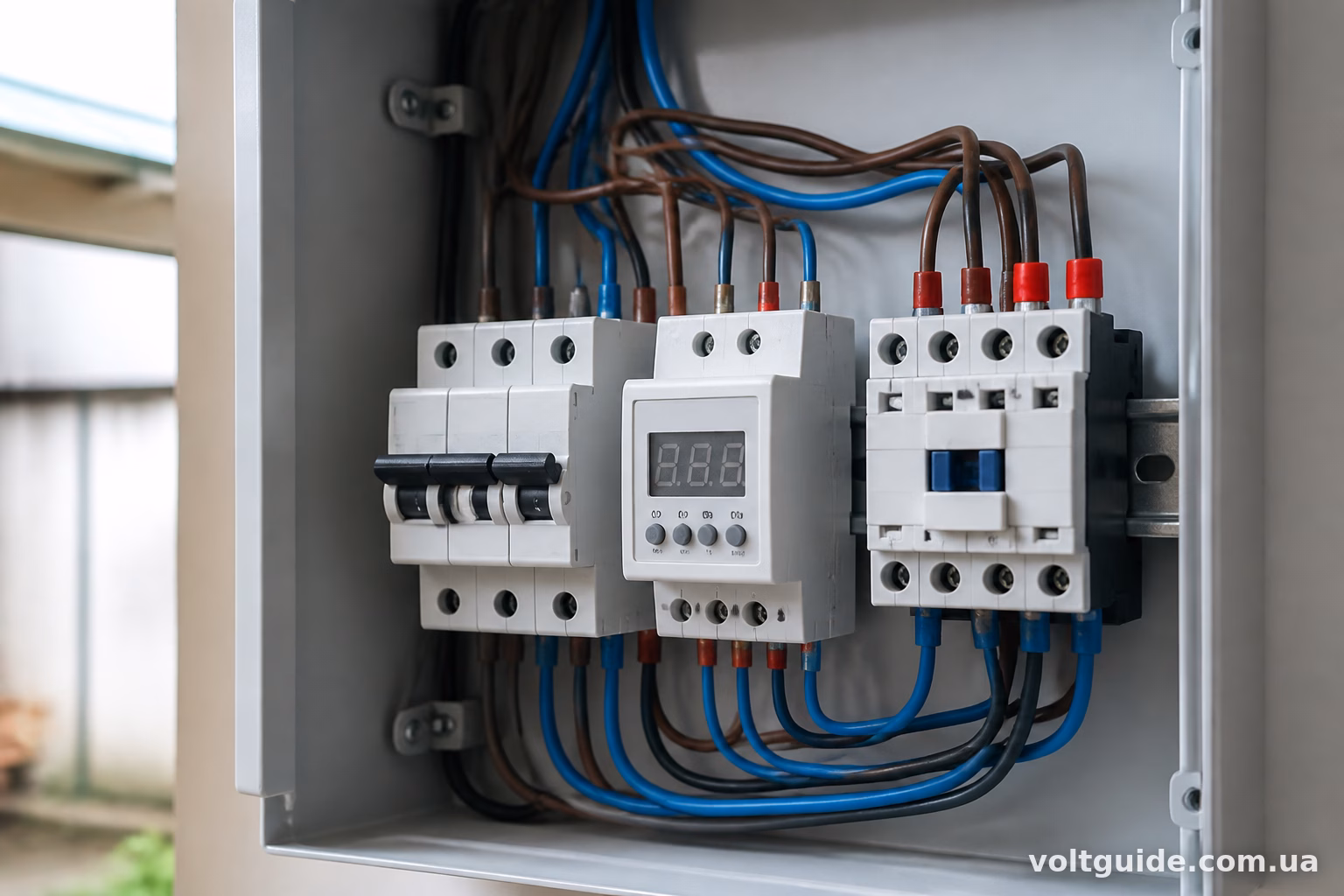

Як підібрати контактор під реле напруги

Головний параметр — струм навантаження. Контактор беруть з запасом мінімум 20-30% від розрахункового струму будинку. Якщо загальне споживання виходить на 40А, контактор варто брати на 63А.

Другий момент — котушка керування. У більшості реле напруги вихід керуючого сигналу розрахований на 220В змінного струму, тому і контактор потрібен з котушкою на 220В AC. Це важливо перевірити перед покупкою — деякі промислові контактори йдуть з котушкою на 24В чи 12В, і такий не підійде без додаткового блока живлення.

З популярних моделей для побутового використання непогано себе показують:

ETI CES-40, CES-63 — надійні, недорогі, легко знайти в будь-якому магазині електрики.
Hager ESC225 — трохи дорожчий варіант, але тихіший в роботі і довговічніший.
IEK КМИ-23210 — бюджетний варіант, працює, хоча ресурс менший ніж у європейських аналогів.
Schneider Electric LC1D серії — якщо хочеться поставити щось на довгі роки без нервів.

Кількість полюсів залежить від типу мережі. Для однофазної мережі 220В достатньо двополюсного контактора (розриває фазу і нуль, хоча деякі схеми розривають тільки фазу). Для трифазної — потрібен чотириполюсний, щоб розривати всі три фази плюс нуль при потребі.

Типові помилки при підключенні контактора до реле напруги

Найчастіша помилка — переплутати клеми керування і силові клеми. Реле напруги видає сигнал на котушку контактора через клеми з маркуванням A1-A2, а силове навантаження йде через клеми 1-2, 3-4 і так далі (позначення залежать від виробника). Якщо переплутати — контактор просто не спрацює або згорить котушка.

Друга типова проблема — недостатній переріз проводу від контактора до навантаження. Контактор може тримати 63А, але якщо провід підібраний під 25А, толку від хорошого контактора нуль — гріється саме провід.

Ще один нюанс, який часто упускають — забувають про запобіжник чи автомат перед контактором. Контактор — це комутаційний апарат, а не захисний. Він не рятує від короткого замикання чи перевантаження, тому перед ним обов’язково має стояти автоматичний вимикач відповідного номіналу.

І остання поширена помилка — установка контактора без урахування теплового режиму в щиті. Контактори при роботі трохи гріються, особливо під тривалим навантаженням. Якщо щит закритий, без вентиляції, і туди напхано купу апаратів впритул — контактор може перегріватись і швидше зношуватись. Тому між апаратами варто залишати хоча б мінімальний проміжок.

Загалом рішення “ставити чи не ставити контактор” залежить від конкретної ситуації в будинку — навантаження, типу проводки, скільки потужних приладів працює одночасно. Для невеликої квартири часто вистачає реле з вбудованим контактом. А для будинку з опаленням, насосною станцією і кількома потужними приладами контактор — це не примха, а практична необхідність, яка продовжить життя і самому реле напруги, і всій системі загалом.
