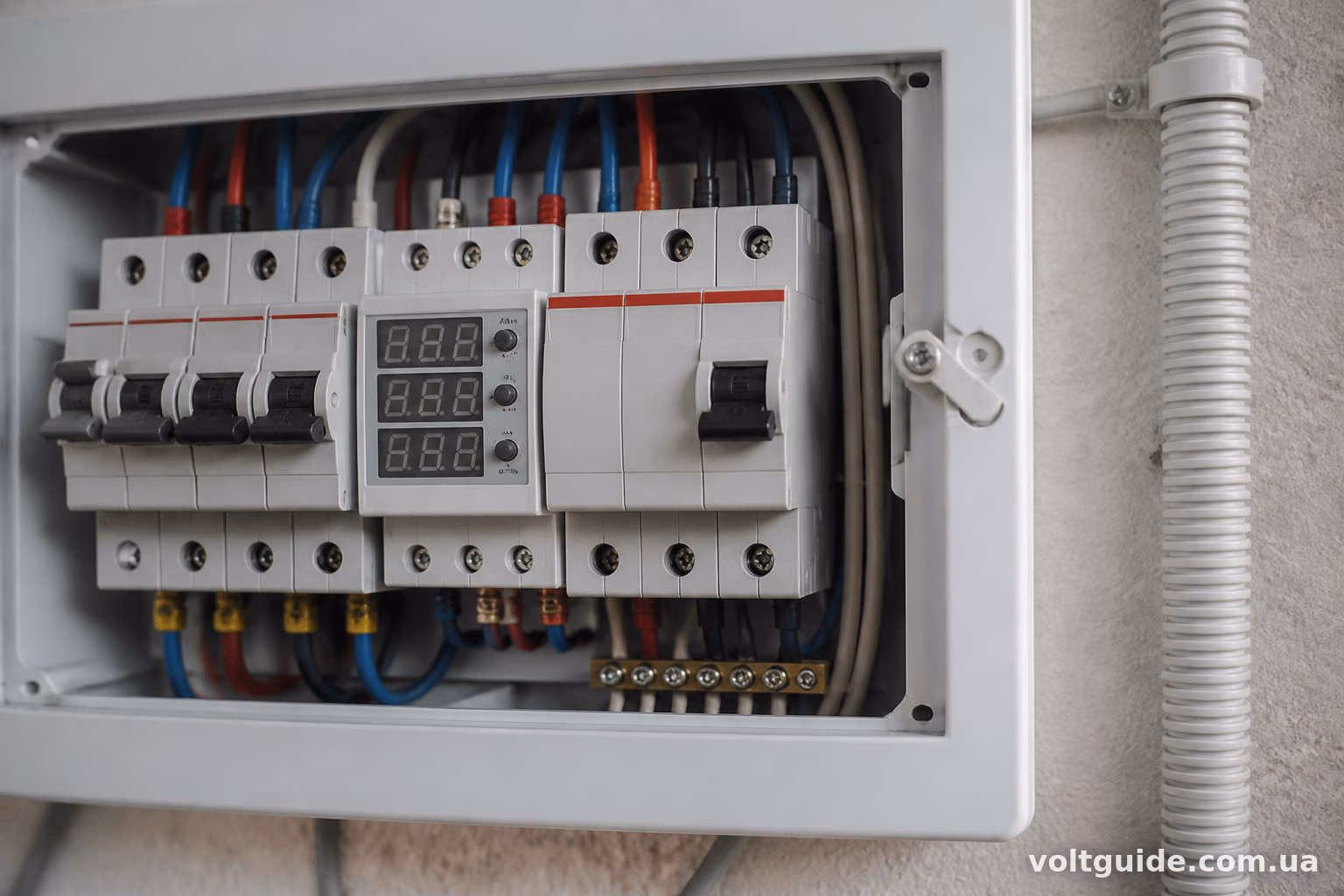

Чому реле напруги клацає
Клацання реле напруги — це насправді нормальний звук роботи будь-якого реле з електромеханічним контактором. Всередині корпусу спрацьовує силове реле (клацає саме воно, а не сама плата), яке замикає або розмикає лінію живлення. Питання не в тому, чи клацає прилад — а в тому, як часто це відбувається і чи є в цьому логіка.
Якщо реле клацнуло раз при включенні в мережу, потім через кілька секунд ще раз (це нормальна витримка на пуск) — все гаразд. А от коли пристрій починає клацати кожні кілька хвилин, серіями, або взагалі не замовкає — це вже привід розібратися, що коїться в мережі чи з самим реле.
Нормальне клацання — коли не хвилюватися
При першому підключенні до розетки будь-яке реле напруги (Укем, РН-101, РН-111, Барьер, Зубр та інші популярні моделі) робить паузу — зазвичай 3-10 хвилин на старих моделях, або кілька секунд на нових. Це витримка часу, яка потрібна, щоб дати мережі стабілізуватися і не бомбардувати навантаження постійними вмиканнями-вимкненнями. Клац на старті, клац через паузу при подачі напруги на навантаження — це і є норма.
Так само нормально, якщо реле клацнуло один раз під час короткочасного стрибка напруги — наприклад, сусід увімкнув потужний зварювальний апарат і в мережі був провал. Спрацювало, відключило навантаження, витримало паузу, увімкнуло назад. Один епізод — це саме те, для чого прилад і купували.
Проблема починається тоді, коли така картина повторюється хвилинами чи навіть секундами.

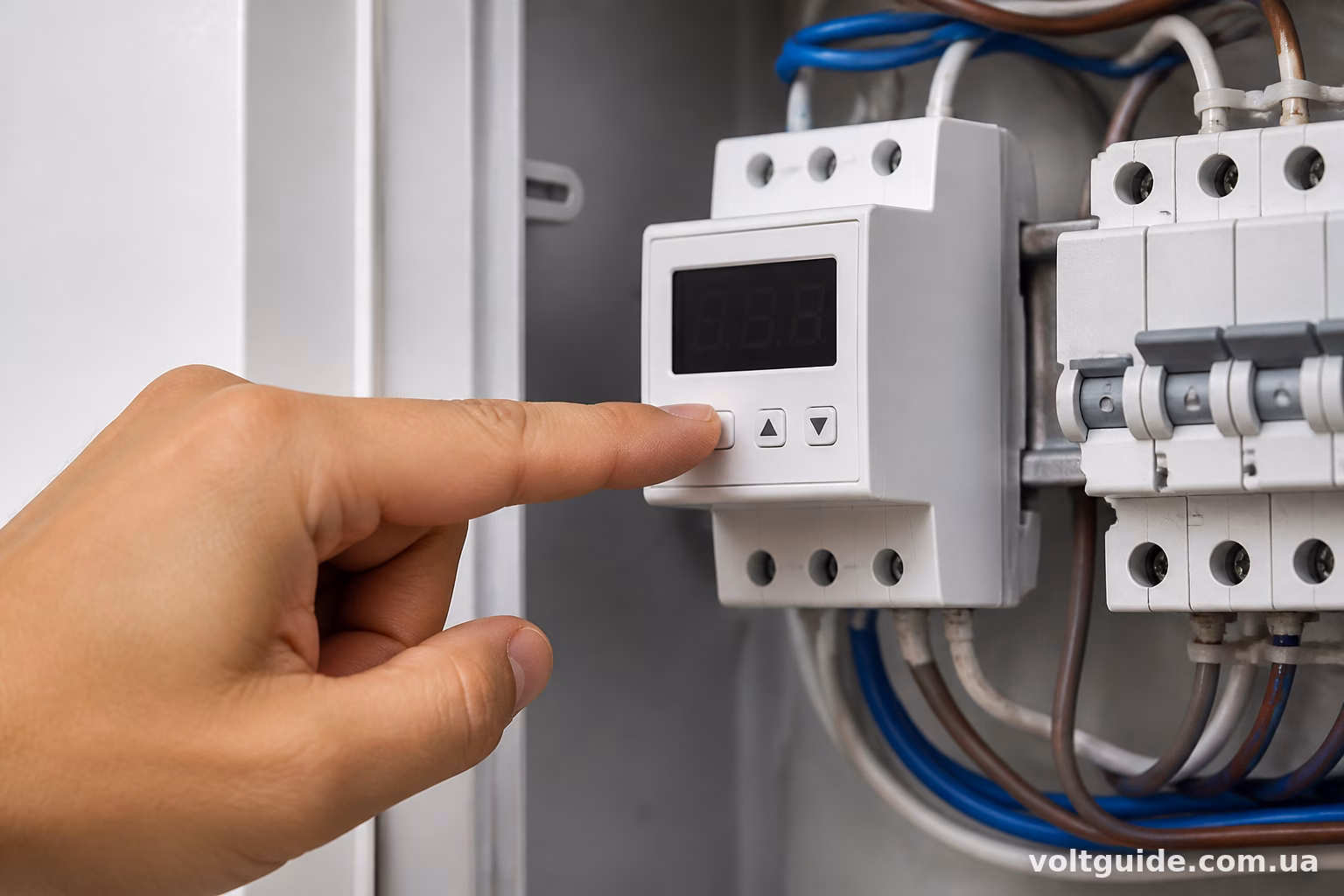

Основні причини частого клацання
Нестабільна напруга в мережі, близька до порогів
Найчастіша причина. У приладі виставлені пороги спрацювання — скажімо, нижня межа 190 В, верхня 240 В. Якщо реальна напруга в мережі гуляє якраз біля цих значень (то 188, то 192, то знову 189), реле буде постійно смикатися туди-сюди. Особливо це помітно у приватному секторі або на дачах, де лінія стара, трансформатор далеко, а увечері все селище вмикає бойлери й обігрівачі.
Вирішується це або зверненням до обленерго з приводу якості напруги (що довго і не завжди результативно), або встановленням стабілізатора напруги перед реле — тоді реле взагалі перестає бачити ці коливання.
Занадто вузько виставлені пороги захисту
Друга за популярністю причина — сам власник (або майстер при монтажі) виставив занадто жорсткі межі. Наприклад, поставив 215-225 В замість стандартних 200-240 В. Формально мережа працює в межах норми, але для такого вузького коридору вона “скаче” постійно. Реле сумлінно відпрацьовує кожне відхилення.
Рішення просте — розширити пороги до адекватних значень. Для більшості побутової техніки в Україні цілком безпечний діапазон 195-245 В, для чутливої електроніки можна трохи звузити, але не варто ставити межі впритул до номінальних 220 В.
Просадки напруги через потужне навантаження в самому будинку
Буває, що клацання пов’язане не з мережею загалом, а з роботою конкретного приладу у вас же вдома. Класика — запуск компресора холодильника, кондиціонера або зварювального апарата. У момент пуску такий двигун споживає в рази більший струм, ніж у робочому режимі, і напруга в мережі на долю секунди просідає. Якщо реле напруги стоїть на вводі і бачить цю просадку — воно може її розцінити як аварійну ситуацію і відключити все.
Тут проблема не в реле, а в перерізі кабелю чи в тому, що потужне навантаження і чутливе реле сидять на одній лінії без розділення. Іноді допомагає просто трохи знизити чутливість нижнього порогу — не до критично низьких значень, а на розумні 5-10 В.
Обрив або поганий контакт нуля
Це вже серйозніше. Якщо в мережі “гуляє” нуль — наприклад, поганий контакт на щитку, окислені клеми, слабко затягнутий болт на нульовій шині — напруга на фазах може стрибати хаотично, іноді доходячи до небезпечних значень (170-270 В і вище). Реле в такому випадку клацає майже безперервно, намагаючись захистити навантаження від справжньої небезпеки.
У цьому випадку клацання — це не примха приладу, а сигнал тривоги. Ігнорувати таке не можна: обрив нуля здатний спалити побутову техніку по всьому будинку за лічені хвилини. Треба перевіряти щиток, затяжку клем, стан нульової шини, а за потреби викликати електрика.
Поганий контакт у самій розетці або на клемах реле
Іноді причина банальніша, ніж здається. Реле напруги вставлене в розетку не до кінця, контакти окислилися, або сама розетка розхиталася і не тримає штепсель щільно. Виникає мікроіскріння, падіння напруги в точці контакту — реле це “відчуває” і реагує клацанням.
Перевіряється елементарно: витягнути прилад, оглянути контакти на предмет нагару чи окислення, спробувати іншу розетку. Якщо в іншій розетці клацання припинилося — причина знайдена.
Несправність самого реле
Буває і таке — реле напруги просто вийшло з ладу. Внутрішній контактор зношується з часом, особливо якщо прилад часто перемикається під навантаженням. Контакти обгорають, залипають або, навпаки, перестають чітко замикатися, і реле починає “тремтіти” на межі спрацювання навіть при цілком нормальній напрузі в мережі.
Перевірити просто: підключити мультиметр і подивитися реальну напругу в мережі під час чергового клацання. Якщо напруга в нормі, а реле все одно клацає — швидше за все, справа в самому пристрої. На гарантії такий прилад міняють без питань, поза гарантією — часто простіше купити новий, ніж ремонтувати: коштують такі реле недорого, а розбирання контактора вимагає певного досвіду.
Наведення та перешкоди від сусідніх потужних приладів
Рідше, але трапляється — електромагнітні наведення від зварювальних апаратів, потужних дрилів чи болгарок, які працюють поруч по тій самій лінії. Особливо це стосується дешевих реле без якісного фільтра завад. Помічається, коли клацання чітко збігається за часом з роботою якогось конкретного інструмента в гаражі чи майстерні.

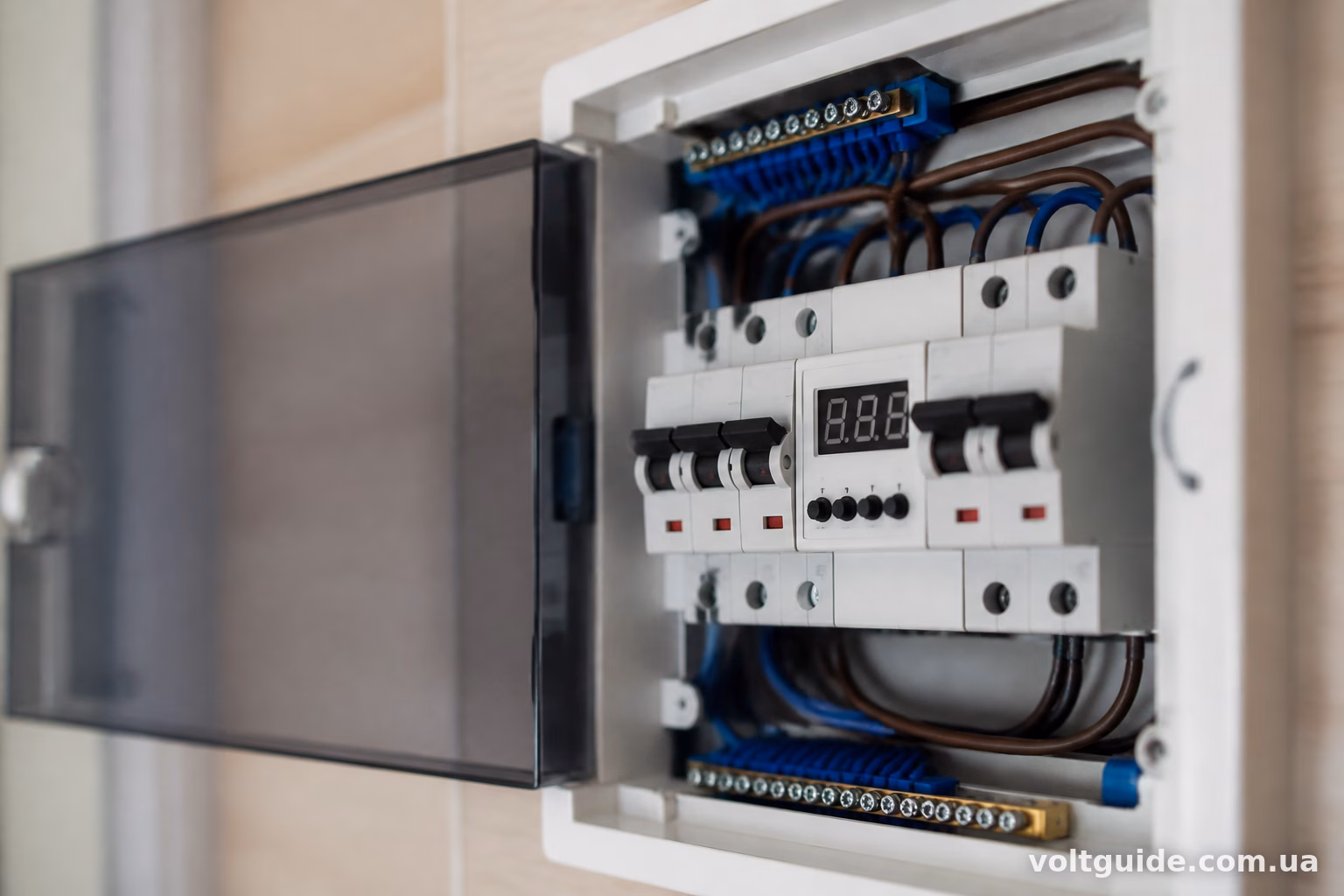

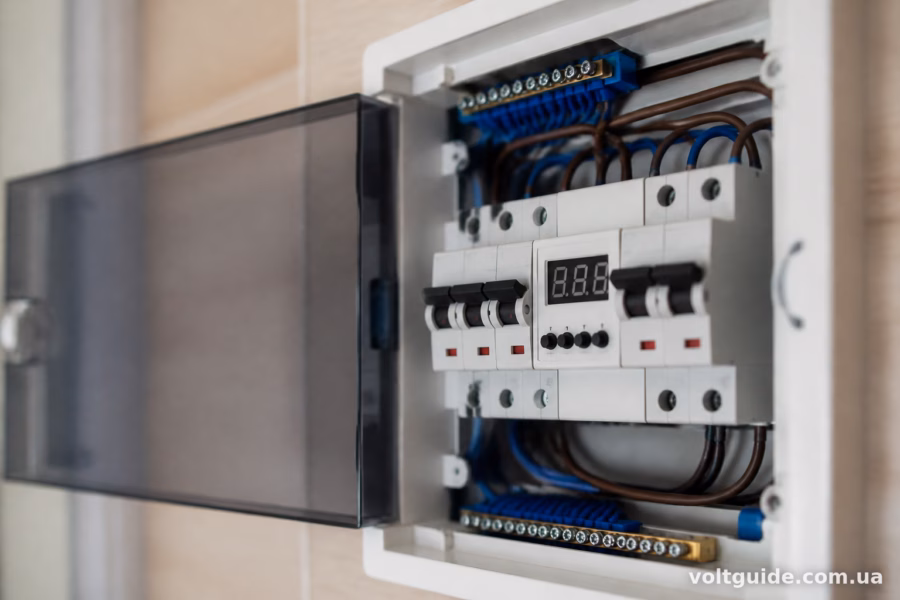

Як швидко продіагностувати проблему
Найпростіший спосіб — під’єднати паралельно вольтметр або мультиметр з функцією запису мінімальних і максимальних значень (є навіть недорогі побутові моделі з такою функцією). Залишити на добу і подивитися, які коливання реально відбуваються в мережі. Якщо напруга скаче в межах 205-235 В, а реле налаштоване на межі 210-230 — все стає зрозуміло одразу.
Другий варіант — тимчасово підключити реле в іншу розетку, бажано на іншій лінії проводки. Якщо клацання зникло — шукайте проблему в проводці чи розетці, а не в мережі загалом.
Коли варто турбуватися по-справжньому

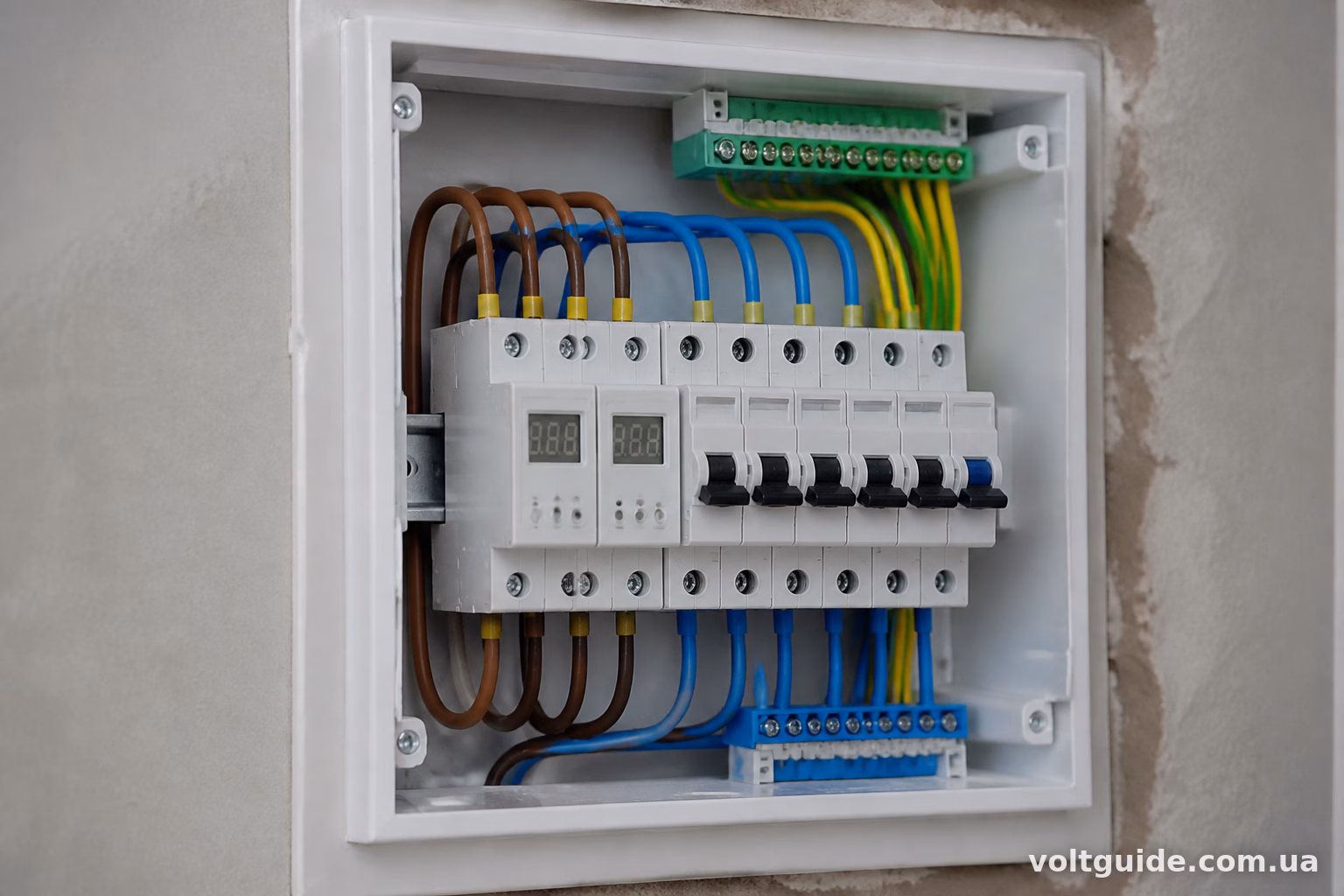

Одноразове клацання при різкому перепаді — норма. Регулярне клацання серіями по кілька разів на хвилину — вже сигнал, що щось не так, і найчастіше причина або в самій мережі, або в занадто жорстких налаштуваннях. А ось хаотичне, безсистемне клацання, яке посилюється ввечері чи при включенні побутової техніки — досить типова ознака проблем з нулем, і тут краще не затягувати з викликом електрика.
Реле напруги — прилад-охоронець, і його клацання — це, по суті, мова, якою він розповідає про стан вашої електромережі. Головне — навчитися відрізняти нормальну розмову від крику про допомогу.
